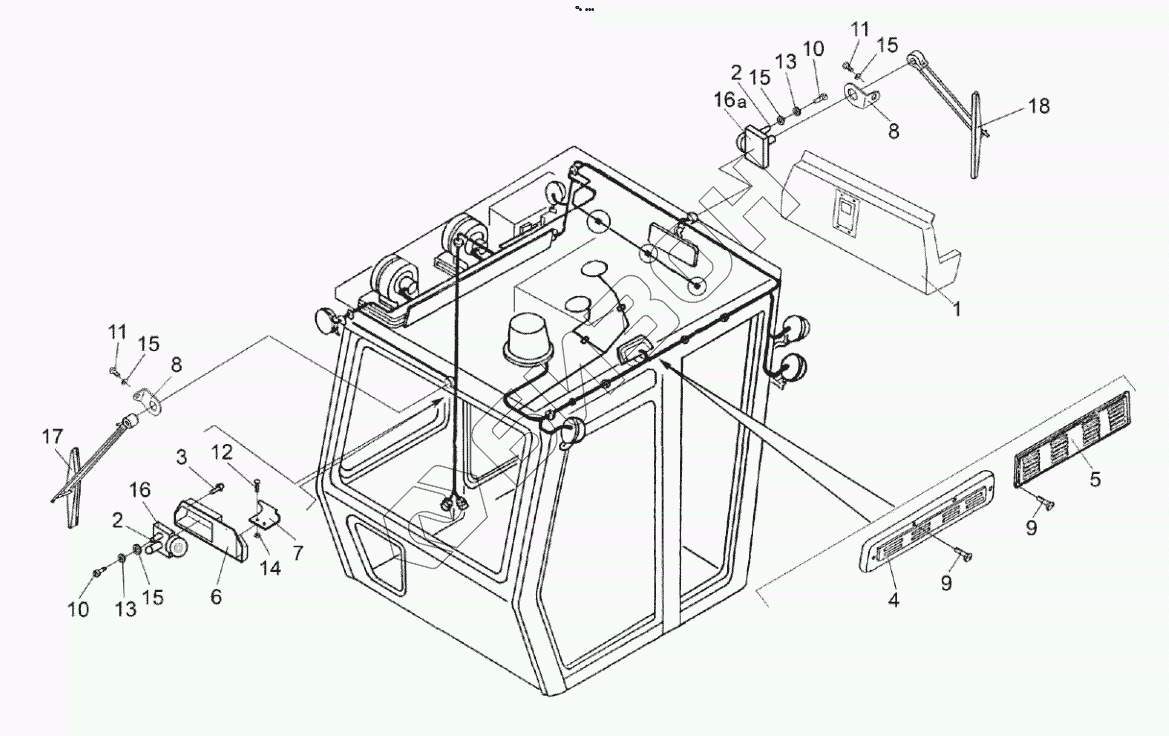

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Установка стеклоочистителя УЭС 0201450
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
15
15
15
16
16а
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС 0201460 | УЭС 0201460 | Установка стеклоочистителя |
Загрузка ...
|
|
| УЭС 0200910 | УЭС 0200910 | Корпус |
Загрузка ...
|
|
| 1 | УЭС-7-0200220-02 | Крышка |
Загрузка ...
|
|
| 2 | СЭУ 0200828 | Втулка |
Загрузка ...
|
|
| 3 | РСМ 10.04.20.630 | Ручка |
Загрузка ...
|
|
| 4 | УЭС 0200024 | Крышка |
Загрузка ...
|
|
| 5 | УЭС 0200076 | Крышка |
Загрузка ...
|
|
| 6 | УЭС 0200078 | Корпус |
Загрузка ...
|
|
| 7 | УЭС 0200079 | Зажим |
Загрузка ...
|
|
| 8 | УЭС 0200484 | Кронштейн |
Загрузка ...
|
|
| 9 | Винт 4х14-10621 | Винт 4х14-10621 |
Загрузка ...
|
|
| 10 | Болт М6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 11 | Винт В.М6-6ех12-17473 | Винт В.М6-6ех12-17473 |
Загрузка ...
|
|
| 12 | Заклепка 4х12-10299 | Заклепка |
Загрузка ...
|
|
| 13 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 15 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 16 | 192 090 020 | Моторедуктор |
Загрузка ...
|
|
| 16а | 192 090 021 | Моторедуктор |
Загрузка ...
|
|
| 17 | 302.00.00 | Пантографное устройство |
Загрузка ...
|
|
| 18 | 787 000 030 | Пантографное устройство стеклоочистителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
