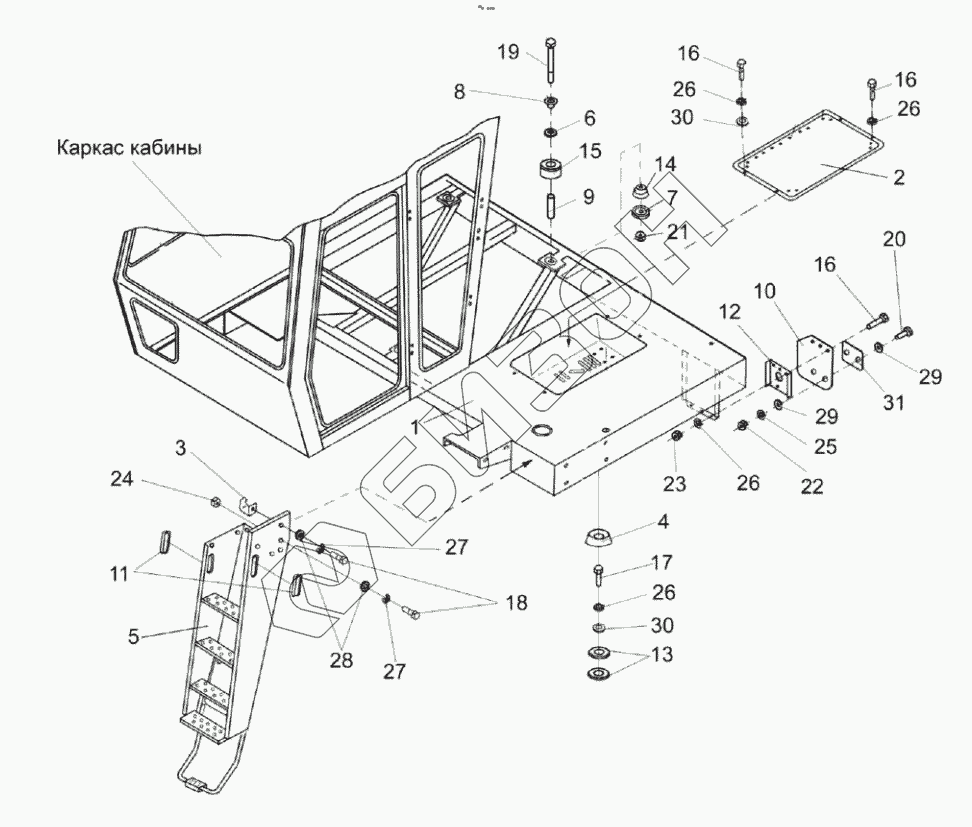

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Установка трапа УЭС-7-1000030А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-1000030А | УЭС-7-1000030А | Трап |
Загрузка ...
|
|
| 1 | УЭС-7-1000000А | Площадка входа |
Загрузка ...
|
|
| 2 | УЭС-7-1000400 | Крышка |
Загрузка ...
|
|
| 3 | УЭC-7-1000420 | Скоба |
Загрузка ...
|
|
| 4 | УЭС 1000580-01 | Упор |
Загрузка ...
|
|
| 5 | УЭС-7-1000200А | Трап |
Загрузка ...
|
|
| 6 | УЭС 0302627 | Шайба |
Загрузка ...
|
|
| 7 | УЭС 0302628 | Шайба |
Загрузка ...
|
|
| 8 | УЭС 0302631 | Втулка |
Загрузка ...
|
|
| 9 | УЭС 0300849 | Трубка дистанционная |
Загрузка ...
|
|
| 10 | УЭС 1000003 | Брызговик |
Загрузка ...
|
|
| 11 | УЭС 1000005 | Уплотнение |
Загрузка ...
|
|
| 12 | УЭС 1000498А-01 | Кронштейн |
Загрузка ...
|
|
| 13 | УЭС 1000511-01 | Пластина |
Загрузка ...
|
|
| 14 | 70С 6702024 | Буфер |
Загрузка ...
|
|
| 15 | 70С 6702029-01 | Амортизатор |
Загрузка ...
|
|
| 16 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 17 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 18 | Болт М10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 19 | Болт М16-6ех130-7796 | Болт |
Загрузка ...
|
|
| 20 | Винт В.М6-6ех20-17473 | Винт В.М6-6ех20-17473 |
Загрузка ...
|
|
| 21 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 22 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 30 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 31 | 3202.3731 | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
