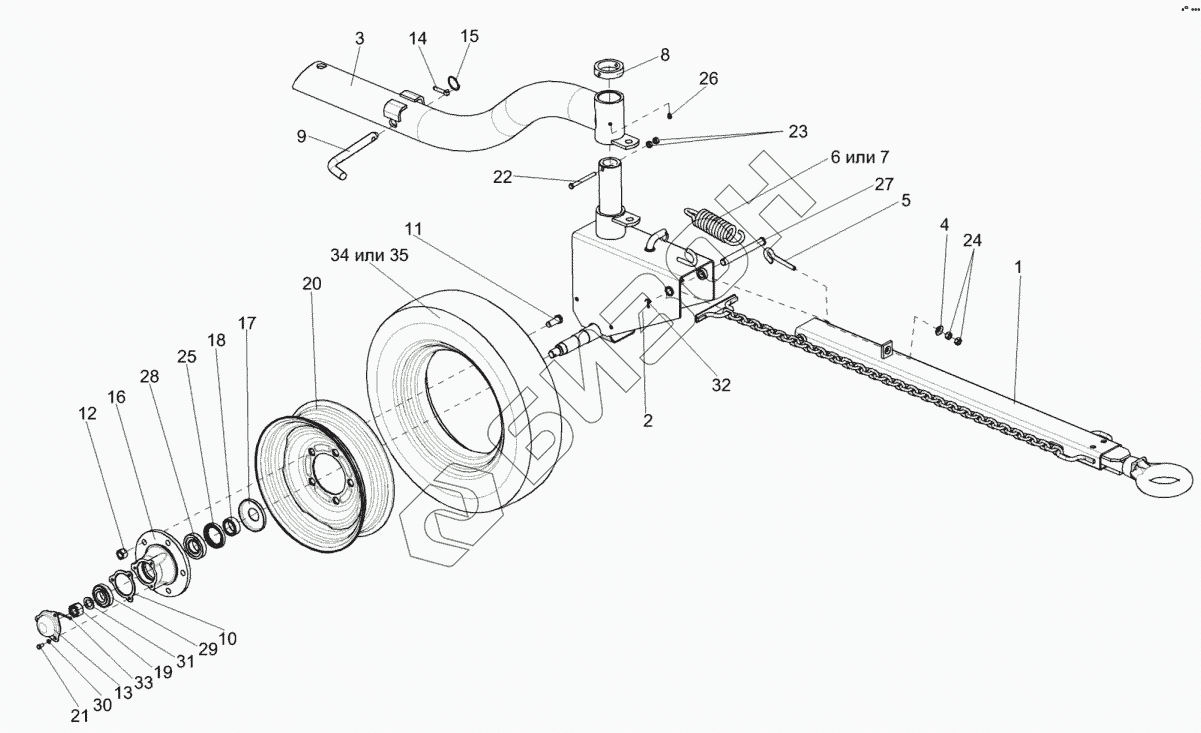

Графический каталог запасных частей к технике: Гомсельмаш ПКК-0400000А. Тележка передняя КИС 0208000А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
КИС0208110 КИС0208110 Каркас со ступицей
Загрузка ...
КИС0208000А-01 КИС0208000А-01 Тележка передняя
Загрузка ...
КПР6102020 КПР6102020 Колесо
Загрузка ...
1 ЖГР-1-0230050 Дышло
Загрузка ...
2 КИС0208030А Каркас
Загрузка ...
3 КИС0208040А Рычаг
Загрузка ...
4 КИС0208101 Шайба
Загрузка ...
5 КИС0208601 Захват
Загрузка ...
6 КИС0208606 Пружина
Загрузка ...
7 КИС0208609 Пружина
Загрузка ...
8 КИС0208806 Накладка
Загрузка ...
9 КИС0209604 Фиксатор
Загрузка ...
10 А.04.02.014 Прокладка
Загрузка ...
11 А.04.02.017-01 Болт переднего колеса
Загрузка ...
12 А.04.02.018 Гайка крепления колеса
Загрузка ...
13 КРН0800415 Крышка
Загрузка ...
14 КСЛ0107615 Чека
Загрузка ...
15 КСЛ0107616 Кольцо
Загрузка ...
16 Н.130.02.201-02 Ступица
Загрузка ...
17 Н.130.02.403-02 Колпачек
Загрузка ...
18 Н.130.03.601 Втулка
Загрузка ...
19 Н.130.03.602 Гайка
Загрузка ...
20 36-3101010-А2 Колесо в сборе
Загрузка ...
21 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
Загрузка ...
22 БолтМ10-6ех105-7796 Болт М10-6ех105-7796
Загрузка ...
23 ГайкаM10-6G-5915 Гайка M10-6G-5915
Загрузка ...
24 ГайкаM12-6G-5915 Гайка M12-6G-5915
Загрузка ...
25 1.2-55x80-1-8752 Манжета 1.2-55x80-1-8752
Загрузка ...
26 1.2-19853 Масленка
Загрузка ...
27 6-20b12x180-9650 Ось 6-20b12x180-9650
Загрузка ...
28 7207А-27365 Подшипник 7207А-27365
Загрузка ...
29 7208А-27365 Подшипник
Загрузка ...
30 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
31 Шайба2.24.01-11371 Шайба 2.24.01-11371
Загрузка ...
32 Шплинт4x32-397 Шплинт 4x32-397
Загрузка ...
33 Шплинт5x40-397 Шплинт 5x40-397
Загрузка ...
34 Шина5,50-16Ф-122НС8 Шина 5,50-16Ф-122 НС8
Загрузка ...
35 Шина5,50-16ФБел-256НС8 Шина 5,50-16ФБел-256 НС8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
