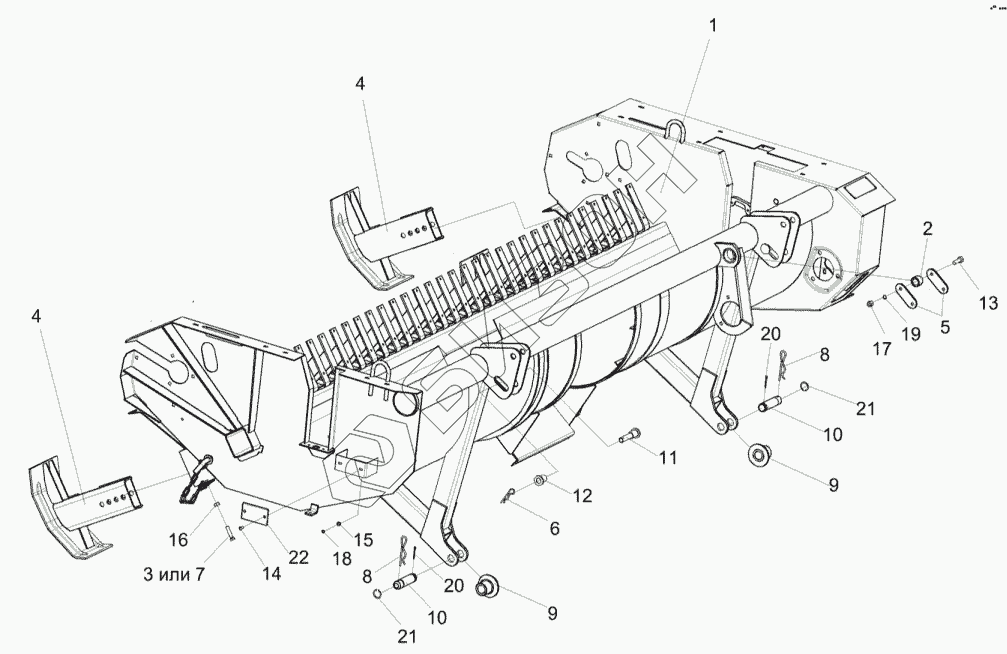

Графический каталог запасных частей к технике: Гомсельмаш ПКК-1-0350000А. Установка башмаков КИС 0908000Б
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПКК-1-0351000Б | Рама |
Загрузка ...
|
|
| 2 | ЖКЛ1200010 | Опора |
Загрузка ...
|
|
| 3 | КВС-1-3900070 | Болт |
Загрузка ...
|
|
| 4 | КИС0908000Б | Башмак |
Загрузка ...
|
|
| 5 | ЖКЛ0000407 | Пластина |
Загрузка ...
|
|
| 6 | ЖКЛ0000609 | Шплинт |
Загрузка ...
|
|
| 7 | КВС-1-3900607 | Болт |
Загрузка ...
|
|
| 8 | ПЕА2707224 | Шплинт шкворня |
Загрузка ...
|
|
| 9 | ПКК0205601А | Ролик |
Загрузка ...
|
|
| 10 | ПКК0205615А | Ось ролика |
Загрузка ...
|
|
| 11 | ПКК0450607 | Палец |
Загрузка ...
|
|
| 12 | ПКК0450608 | Втулка |
Загрузка ...
|
|
| 13 | БолтМ16-6ex65-7796 | Болт М16-6ex65-7796 |
Загрузка ...
|
|
| 14 | ВинтВ.М6-6ex12-17473 | Винт В.М6-6ex12-17473 |
Загрузка ...
|
|
| 15 | ГайкаМ6-6G.8-5915 | Гайка М6-6G.8-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ12-6G.8-5915 | Гайка М12-6G.8-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ16-6G.8-5915 | Гайка М16-6G.8-5915 |
Загрузка ...
|
|
| 18 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шплинт5x36-397 | Шплинт 5x36-397 |
Загрузка ...
|
|
| 21 | В30-13940 | Кольцо |
Загрузка ...
|
|
| 22 | 3212.3731 | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
