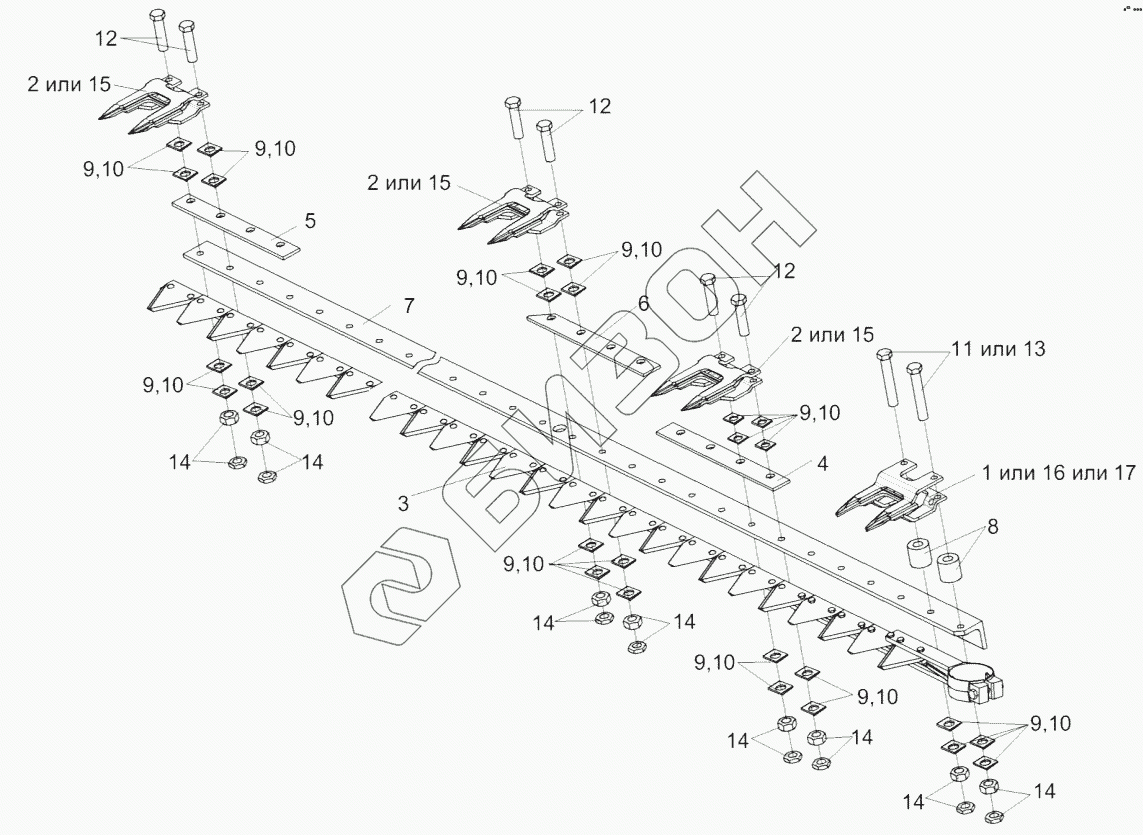

Графический каталог запасных частей к технике: Гомсельмаш ПР. Аппарат режущий КЗР 1547000-01
КЗК-9-1507070
КЗК-9-1507080
КЗР1547000-01
1
2
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
12
12
13
14
14
14
14
14
14
14
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1507070 | КЗК-9-1507070 | Палец направляющий сдвоенный |
Загрузка ...
|
|
| КЗК-9-1507080 | КЗК-9-1507080 | Палец сдвоенный |
Загрузка ...
|
|
| КЗР1547000-01 | КЗР1547000-01 | Аппарат режущий |
Загрузка ...
|
|
| 1 | ПЗЛ1507050 | Палец направляющий |
Загрузка ...
|
|
| 2 | ПЗЛ1507060 | Палец сдвоенный |
Загрузка ...
|
|
| 3 | КЗР1547010-01 | Нож |
Загрузка ...
|
|
| 4 | КЗР1507401 | Пластина трения |
Загрузка ...
|
|
| 5 | КЗР1507401-01 | Пластина трения |
Загрузка ...
|
|
| 6 | КЗР1507412 | Пластина трения |
Загрузка ...
|
|
| 7 | КЗР1507702А | Брус пальцевый |
Загрузка ...
|
|
| 8 | КЗР1507801 | Втулка |
Загрузка ...
|
|
| 9 | КСЛ0201442А | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | МКС0506506 | Прокладка |
Загрузка ...
|
|
| 11 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6ех45-7796 | Болт М10-6ех45-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6eх60-7796 | Болт М10-6eх60-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 15 | 12MDW003781532-М.1.0340-410100001№42607174 | Палец сдвоенный |
Загрузка ...
|
|
| 16 | БРПК762315.013-01 | Палец крайний |
Загрузка ...
|
|
| 17 | 12MDW003781540-М.1.0578-410300041№42607182 | Палец направляющий сдвоенный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
