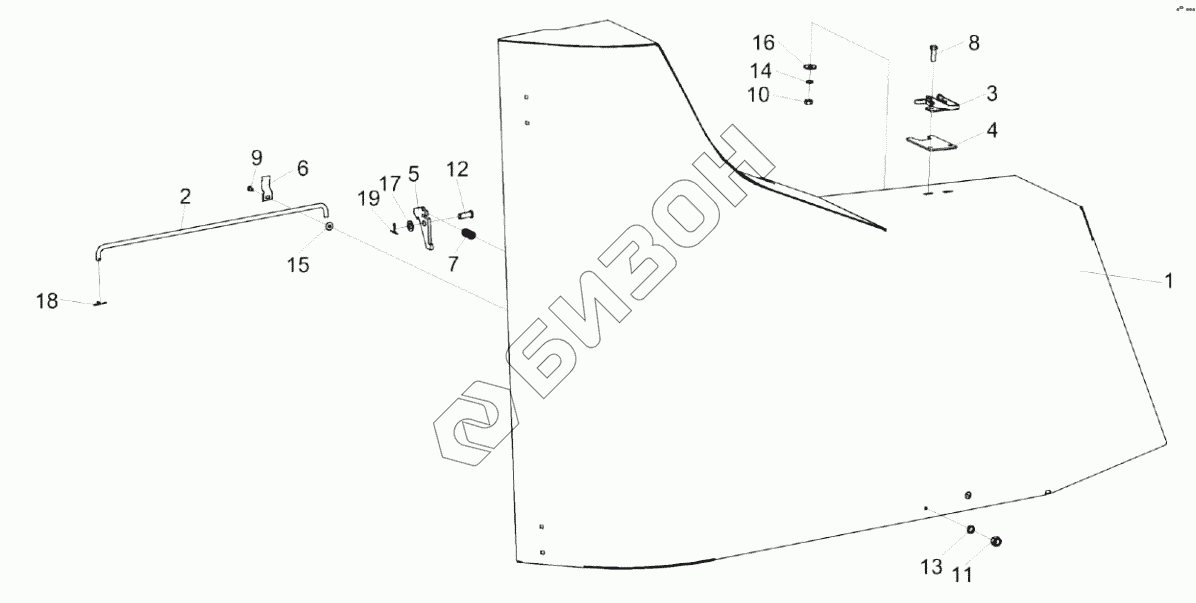

Графический каталог запасных частей к технике: Гомсельмаш ПР-9. Ограждение КЗК-9-1540100А
КЗК-9-1540100А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1540100А | КЗК-9-1540100А | Ограждение |
Загрузка ...
|
|
| 1 | КЗК-9-1540110А | Ограждение |
Загрузка ...
|
|
| 2 | КЗР 1540130 | Тяга |
Загрузка ...
|
|
| 3 | 8130-85.04.000 | Замок |
Загрузка ...
|
|
| 4 | КЗК-9-1540447 | Пластина |
Загрузка ...
|
|
| 5 | КЗР 1540406 | Пластина |
Загрузка ...
|
|
| 6 | АМ 84.50.403 | Прижим |
Загрузка ...
|
|
| 7 | ПКК 0201634 | Пружина |
Загрузка ...
|
|
| 8 | Болт М6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 9 | Винт B.М5-6eх12-17473 | Винт |
Загрузка ...
|
|
| 10 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 11 | Гайка М5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 12 | Ось 6-10 b12х25-9650 | Ось |
Загрузка ...
|
|
| 13 | Шайба 5 65Г-6402 | Шайба 5 65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба C 5.01-6958 | Шайба |
Загрузка ...
|
|
| 16 | Шайба C 6.01-6958 | Шайба |
Загрузка ...
|
|
| 17 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 18 | Шплинт 2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 19 | Шплинт 3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
