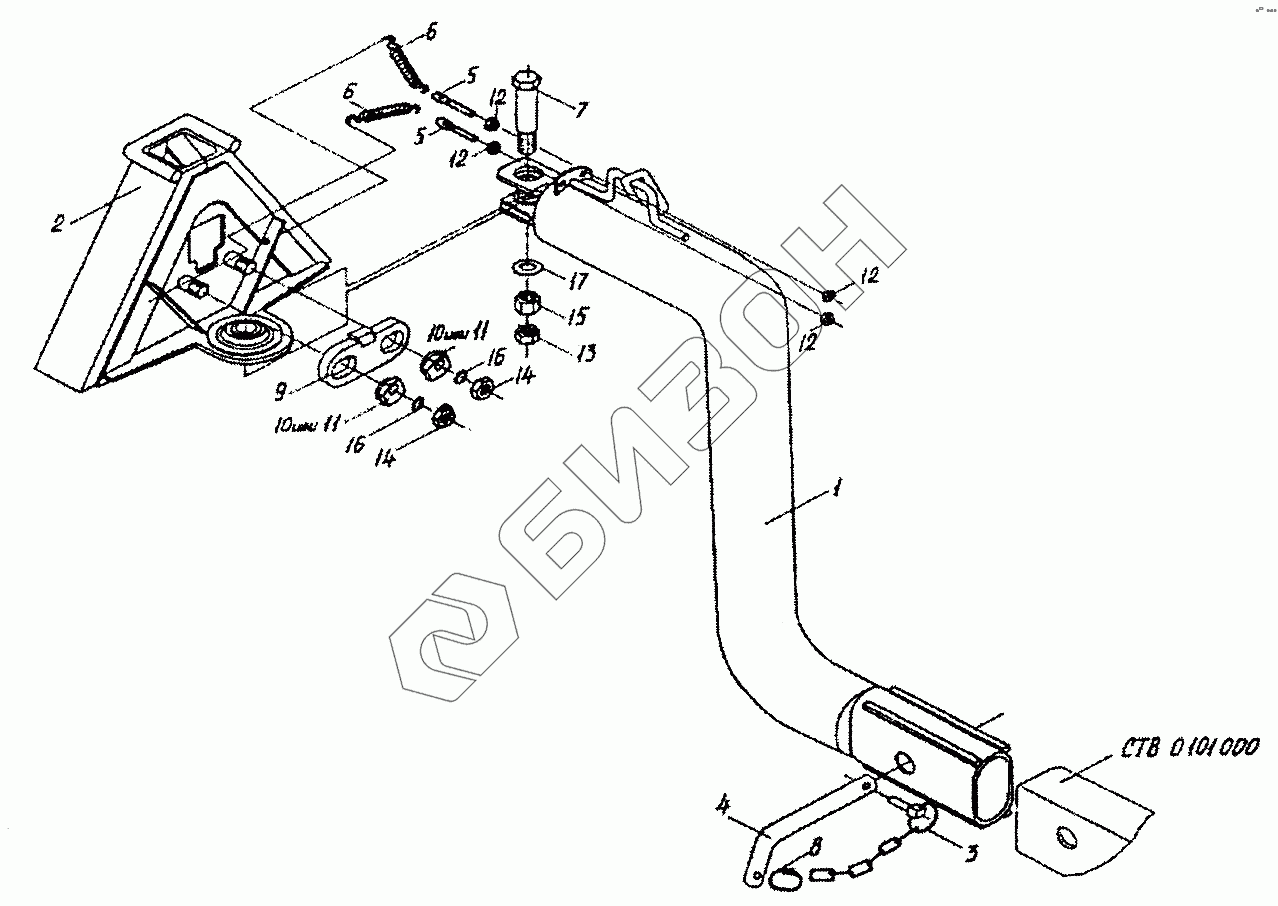

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Дышло (СТВ0110030)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
12
12
13
14
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
СТВ0110030 СТВ0110030 Дышло
Загрузка ...
1 СТВ0110040 Труба
Загрузка ...
2 СТВ0110050 Замок
Загрузка ...
3 А.61.05.100 Чека
Загрузка ...
4 СТВ0100601 Фиксатор
Загрузка ...
5 КИС0119629Б Болт регулировочный
Загрузка ...
6 КИС0119638В Пружина
Загрузка ...
7 КИС0614604А Палец
Загрузка ...
8 А.61.03.002 Кольцо
Загрузка ...
9 Н.110.201 Планка
Загрузка ...
10 Н.110.202 Эксцентрик
Загрузка ...
11 Н.110.622 Эксцентрик
Загрузка ...
12 [Гайка М8-6g-2526] Гайка М8-6g-2526
Загрузка ...
13 [Гайка М16-6g-2526] Гайка М16-6g-2526
Загрузка ...
14 [Гайка М12-6g-5915] Гайка М12-6g-5915
Загрузка ...
15 [Гайка М16-6g-5915] Гайка М16-6g-5915
Загрузка ...
16 [Шайба 12.65Г-6402] Шайба 12.65Г-6402
Загрузка ...
17 [Шайба 16.01-11371] Шайба 16.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
