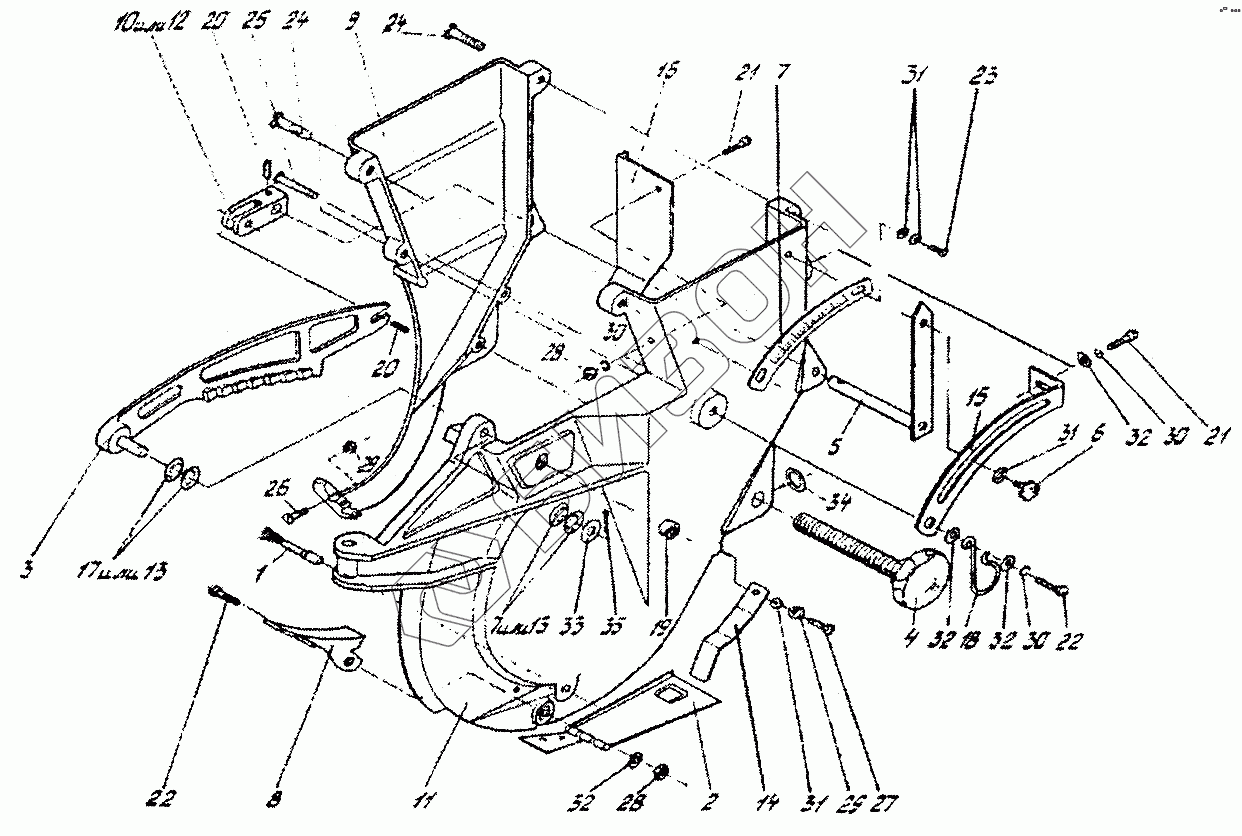

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Корпус (СТВ0105170)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
28
28
29
29
30
30
30
31
31
31
32
32
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0105170 | СТВ0105170 | Корпус |
Загрузка ...
|
|
| СТВ0105710 | СТВ0105710 | Корпус |
Загрузка ...
|
|
| 1 | СТВ0105040 | Щетка |
Загрузка ...
|
|
| 2 | СТВ0105190 | Петля |
Загрузка ...
|
|
| 3 | СТВ0105230 | Сбрасыватель |
Загрузка ...
|
|
| 4 | СТВ0105240 | Ручка |
Загрузка ...
|
|
| 5 | СТВ0105250 | Указатель |
Загрузка ...
|
|
| 6 | СТВ0105260 | Ручка |
Загрузка ...
|
|
| 7 | СТВ0105011 | Шкала |
Загрузка ...
|
|
| 8 | СТВ0105018 | Отсекатель |
Загрузка ...
|
|
| 9 | СТВ0105019 | Горловина |
Загрузка ...
|
|
| 10 | СТВ0105021 | Вилка |
Загрузка ...
|
|
| 11 | СТВ0105022 | Корпус |
Загрузка ...
|
|
| 12 | СТВ0105035 | Вилка |
Загрузка ...
|
|
| 13 | СТВ0105039 | Шайба |
Загрузка ...
|
|
| 14 | СТВ0105425 | Пружина |
Загрузка ...
|
|
| 15 | СТВ0105426 | Сектор |
Загрузка ...
|
|
| 16 | СТВ0105427 | Отсекатель |
Загрузка ...
|
|
| 17 | СТВ0105534 | Пружина |
Загрузка ...
|
|
| 18 | СТВ0105609 | Карабин |
Загрузка ...
|
|
| 19 | СТВ0105633 | Втулка |
Загрузка ...
|
|
| 20 | СТВ0105638-02 | Штифт |
Загрузка ...
|
|
| 21 | [Болт М6-6gх12-7798] | Болт М6-6gх12-7798 |
Загрузка ...
|
|
| 22 | [Болт М6-6gх20-7798] | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 23 | [Винт М4-6gх8-17473] | Винт М4-6gх8-17473 |
Загрузка ...
|
|
| 24 | [Винт В1М5-6gх30-17473] | Винт В1М5-6gх30-17473 |
Загрузка ...
|
|
| 25 | [Винт В1М5-6gх35-17473] | Винт В1М5-6gх35-17473 |
Загрузка ...
|
|
| 26 | [Винт М5-6gх14-17475] | Винт М5-6gх14-17475 |
Загрузка ...
|
|
| 27 | [Винт М5-6gх18-17475] | Винт М5-6gх18-17475 |
Загрузка ...
|
|
| 28 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 29 | [Гайка М5-6g-5927] | Гайка М5-6g-5927 |
Загрузка ...
|
|
| 30 | [Шайба 6Т.65Г-6402] | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба А5.01-6958] | Шайба А5.01-6958 |
Загрузка ...
|
|
| 32 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 33 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 34 | [Кольцо В12-13940] | Кольцо В12-13940 |
Загрузка ...
|
|
| 35 | [Шплинт 2,5х18-397] | Шплинт 2,5х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
