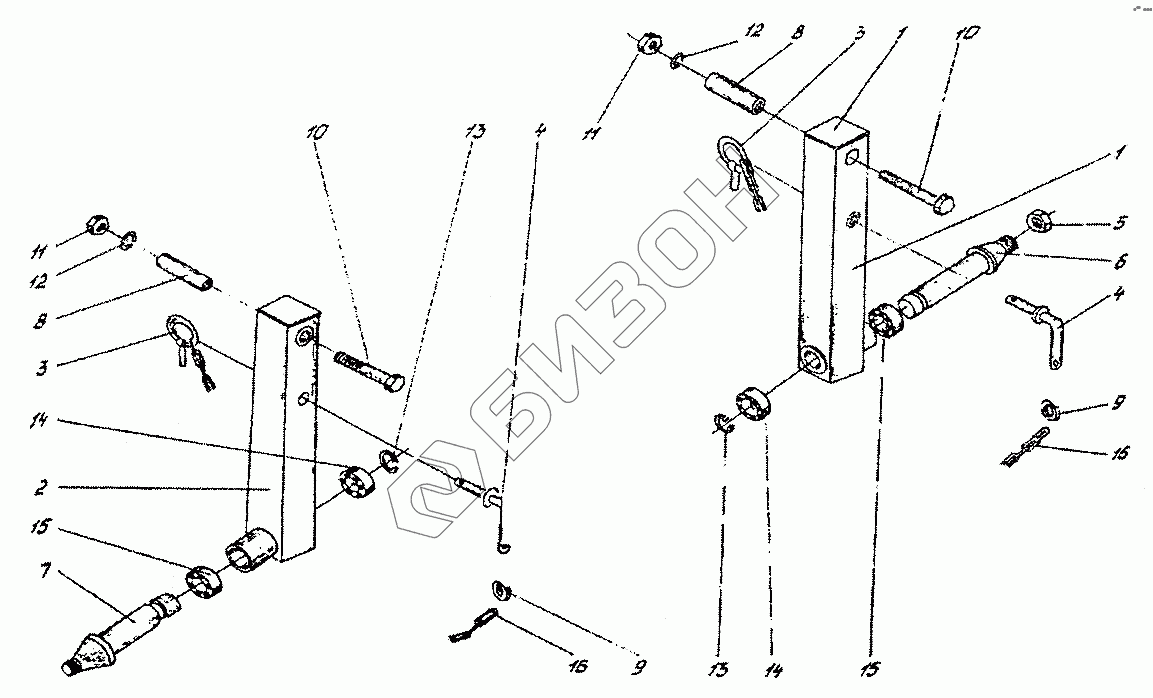

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Опоры (СТВ0110010, СТВ0110010-03)
1
1
2
3
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0110010-03 | СТВ0110010-03 | Опора |
Загрузка ...
|
|
| СТВ0110010 | СТВ0110010 | Опора |
Загрузка ...
|
|
| 1 | СТВ0110020 | Опора |
Загрузка ...
|
|
| 2 | СТВ0110020-02 | Опора |
Загрузка ...
|
|
| 3 | А.61.05.100 | Чека |
Загрузка ...
|
|
| 3 | А.61.05.100 | Чека |
Загрузка ...
|
|
| 4 | СТВ0100601 | Фиксатор |
Загрузка ...
|
|
| 5 | СТВ0100681 | Гайка |
Загрузка ...
|
|
| 6 | СТВ0110606-02 | Вал |
Загрузка ...
|
|
| 7 | СТВ0110606-03 | Вал |
Загрузка ...
|
|
| 8 | СТВ0110809 | Втулка |
Загрузка ...
|
|
| 9 | А.61.03.002 | Кольцо |
Загрузка ...
|
|
| 10 | [Болт М20-6gх180-7798] | Болт М20-6gх180-7798 |
Загрузка ...
|
|
| 11 | [Гайка М20-6g-5915] | Гайка М20-6g-5915 |
Загрузка ...
|
|
| 12 | [Шайба 20.65Г-6402] | Шайба 20.65Г-6402 |
Загрузка ...
|
|
| 13 | [Кольцо В40-13940] | Кольцо В40-13940 |
Загрузка ...
|
|
| 13 | [Кольцо В40-13940] | Кольцо В40-13940 |
Загрузка ...
|
|
| 14 | [Подшипник 180303-8882] | Подшипник 180303-8882 |
Загрузка ...
|
|
| 14 | [Подшипник 180303-8882] | Подшипник 180303-8882 |
Загрузка ...
|
|
| 15 | [Подшипник 180508-8882] | Подшипник 180508-8882 |
Загрузка ...
|
|
| 15 | [Подшипник 180508-8882] | Подшипник 180508-8882 |
Загрузка ...
|
|
| 16 | [Цепь ПР-12,7-1820-1-13568 (L=1029мм, 11 звеньев)] | Цепь ПР-12,7-1820-1-13568 (L=1029мм, 11 звеньев) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
