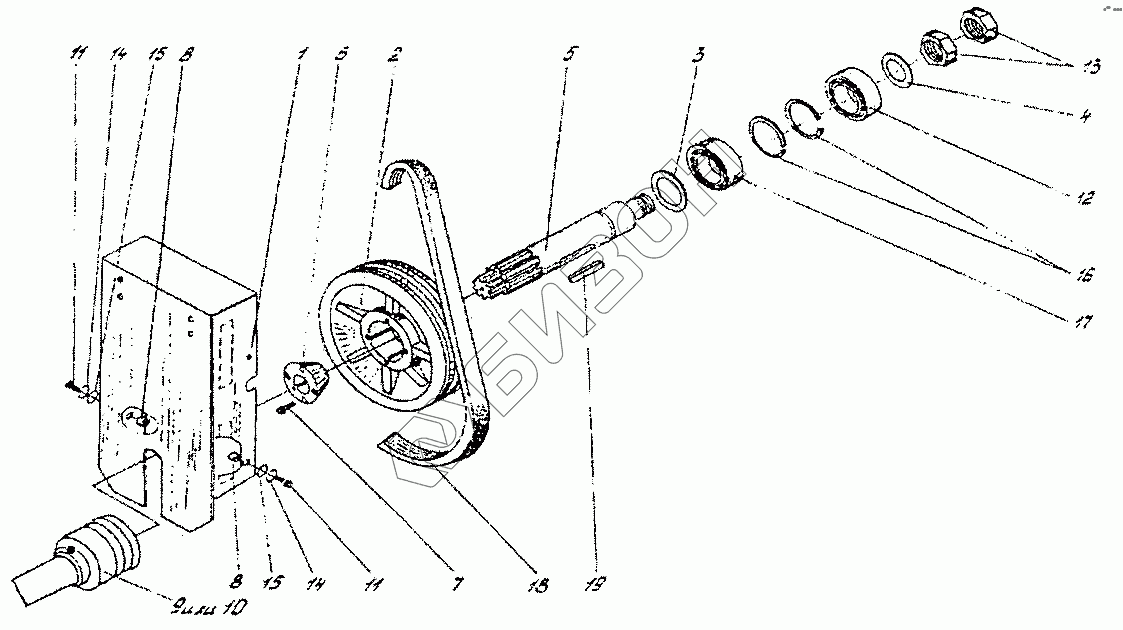

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Привод вентилятора (СТВ0103200)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0103190 | СТВ0103190 | Шкив |
Загрузка ...
|
|
| 1 | СТВ0103230 | Щиток |
Загрузка ...
|
|
| 2 | СТВ0103105 | Шкив |
Загрузка ...
|
|
| 3 | СТВ0103416 | Шайба |
Загрузка ...
|
|
| 4 | СТВ0103421 | Шайба |
Загрузка ...
|
|
| 5 | СТВ0103602 | Вал |
Загрузка ...
|
|
| 6 | СТВ0103604 | Втулка |
Загрузка ...
|
|
| 7 | СТВ0103607 | Болт |
Загрузка ...
|
|
| 8 | СТВ0103623 | Втулка |
Загрузка ...
|
|
| 9 | Н.081.10.016.2000 | Карданный вал |
Загрузка ...
|
|
| 10 | 10.016.3000-50 | Вал карданный с защитным кожухом |
Загрузка ...
|
|
| 11 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 12 | [Болт М10-6gх35-7796] | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 13 | [Гайка М22х1,5LH-2526] | Гайка М22х1,5LH-2526 |
Загрузка ...
|
|
| 14 | [Шайба 10Т.65Г-6402] | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | [Шайба С10.01-11371] | Шайба С10.01-11371 |
Загрузка ...
|
|
| 16 | [Кольцо В72-13943] | Кольцо В72-13943 |
Загрузка ...
|
|
| 17 | [Подшипник 160207-8882] | Подшипник 160207-8882 |
Загрузка ...
|
|
| 18 | [ОРТIВЕLТ-RВ] | Ремень клиновой ОРТIВЕLТ-RВ |
Загрузка ...
|
|
| 19 | [Шпонка 10х8х63-23360] | Шпонка 10х8х63-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
