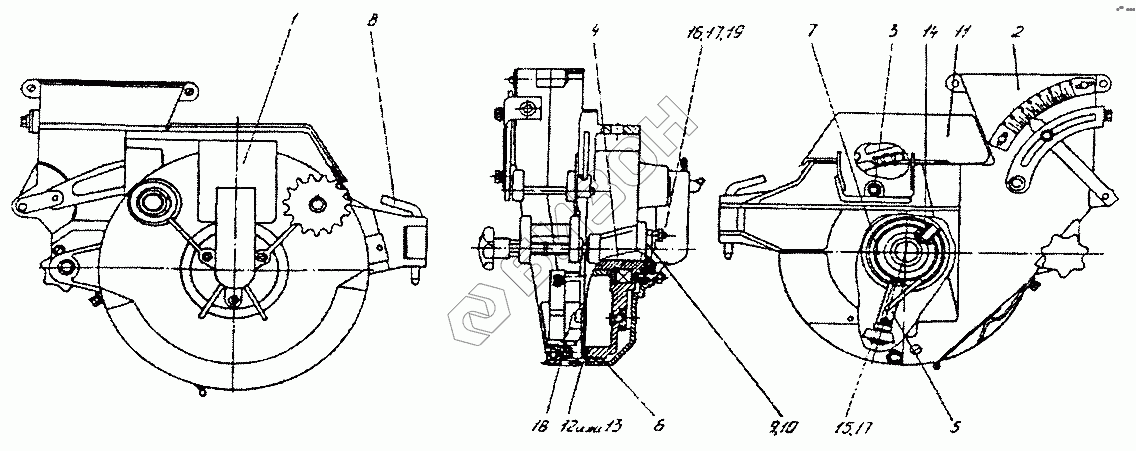

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Высевающий аппарат (СТВ0105010)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0105010 | СТВ0105010 | Высевающий аппарат |
Загрузка ...
|
|
| 1 | СТВ0105070 | Корпус |
Загрузка ...
|
|
| 2 | СТВ0105170 | Корпус |
Загрузка ...
|
|
| 3 | СТВ0105260 | Ручка |
Загрузка ...
|
|
| 4 | СТВ0105300 | Диск ведомый |
Загрузка ...
|
|
| 5 | СТВ0105310 | Ролик |
Загрузка ...
|
|
| 6 | СТВ0105330-06 | Крышка |
Загрузка ...
|
|
| 7 | СТВ0105340 | Основание |
Загрузка ...
|
|
| 8 | СТВ0105790 | Фиксатор |
Загрузка ...
|
|
| 9 | СТВ0105024А | Прокладка |
Загрузка ...
|
|
| 10 | СТВ0105024А-01 | Прокладка |
Загрузка ...
|
|
| 11 | СТВ0105025 | Крышка |
Загрузка ...
|
|
| 12 | СТВ0105027 | Прокладка |
Загрузка ...
|
|
| 13 | СТВ0105033 | Кольцо |
Загрузка ...
|
|
| 14 | СТВ0105628 | Винт |
Загрузка ...
|
|
| 15 | [Болт М6-6gх8-7798] | Болт М6-6gх8-7798 |
Загрузка ...
|
|
| 16 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 17 | [Шайба 6Т.65Г-6402] | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 18 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 19 | [Шпилька 2М6-6gх25-22032] | Шпилька 2М6-6gх25-22032 |
Загрузка ...
|
