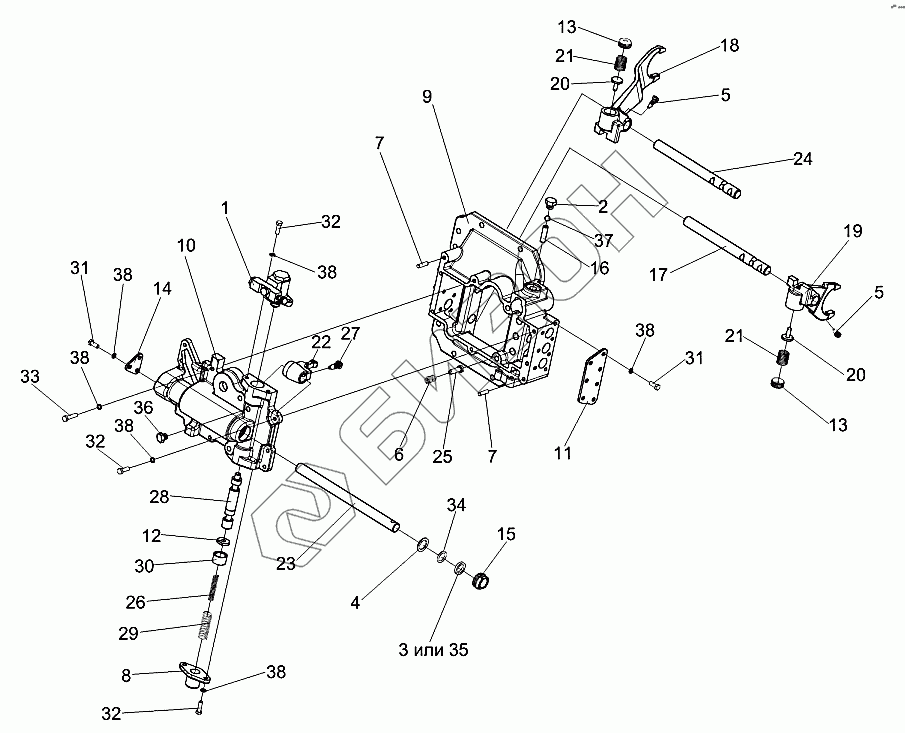

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Механизм переключения диапазонов 3518020-46160
/29.gif)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
38
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3518020-43200 | 3518020-43200 | Вилка переключения нижняя |
Загрузка ...
|
|
| 3518020-46160 | 3518020-46160 | Механизм переключения диапазонов |
Загрузка ...
|
|
| 3518020-43210 | 3518020-43210 | Вилка переключения верхняя |
Загрузка ...
|
|
| 1 | 3518020-46330 | Гидроцилиндр блокировки диапазонов |
Загрузка ...
|
|
| 2 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 3 | УЭС0107011-02 | Кольцо |
Загрузка ...
|
|
| 4 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 5 | 60671Б | Болт штока |
Загрузка ...
|
|
| 6 | КЗК-12-0107691 | Пружина |
Загрузка ...
|
|
| 7 | 61327 | Штифт |
Загрузка ...
|
|
| 8 | 3518020-40208 | Крышка корпуса блокировки |
Загрузка ...
|
|
| 9 | 3518020-41058 | Корпус механизма переключения диапазонов |
Загрузка ...
|
|
| 10 | 3518020-41059 | Корпус блокировки |
Загрузка ...
|
|
| 11 | 3518020-44004-01 | Крышка корпуса механизма переключения |
Загрузка ...
|
|
| 12 | 3518020-44035 | Шайба валика блокировки |
Загрузка ...
|
|
| 13 | 3518020-44068 | Гайка пружин вилок |
Загрузка ...
|
|
| 14 | 3518020-44071 | Крышка блокировки |
Загрузка ...
|
|
| 15 | 3518020-46023 | Гайка уплотнения штока |
Загрузка ...
|
|
| 16 | 3518020-46024 | Штифт установочный |
Загрузка ...
|
|
| 17 | 3518020-46149-01 | Шток верхний переключения диапазонов |
Загрузка ...
|
|
| 18 | 3518020-46154 | Вилка переключения нижняя |
Загрузка ...
|
|
| 19 | 3518020-46155 | Вилка переключения верхняя |
Загрузка ...
|
|
| 20 | 3518020-46156 | Штифт вилки переключения |
Загрузка ...
|
|
| 21 | 3518020-46157 | Пружина штифта вилки |
Загрузка ...
|
|
| 22 | 3518020-46162 | Рычаг вилок переключения |
Загрузка ...
|
|
| 23 | 3518020-46167 | Шток управления |
Загрузка ...
|
|
| 24 | 3518020-46168-01 | Шток нижний переключения диапазонов |
Загрузка ...
|
|
| 25 | 3518020-46203 | Фиксатор штока диапазонов |
Загрузка ...
|
|
| 26 | 3518020-46221 | Пружина внутренняя блокировки |
Загрузка ...
|
|
| 27 | 3518020-46366 | Болт штока |
Загрузка ...
|
|
| 28 | 3518020-46509 | Шток блокировки |
Загрузка ...
|
|
| 29 | 3518050-46041 | Пружина возвратная гидроцилиндра блокировки |
Загрузка ...
|
|
| 30 | 3518020-48094 | Втулка ограничительная |
Загрузка ...
|
|
| 31 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 32 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 33 | БолтМ8-6gх35-7796 | Болт М8-6gх35-7796 |
Загрузка ...
|
|
| 34 | 022-028-36-2-2-18829/9833 | Кольцо 022-028-36-2-2-18829/9833 |
Загрузка ...
|
|
| 35 | СП-30-21-5-6308 | Кольцо СП-30-21-5-6308 |
Загрузка ...
|
|
| 36 | КГ1/8dmА2 | Пробка КГ 1/8dm А2 |
Загрузка ...
|
|
| 37 | 11-40-3722 | Шарик 11-40-3722 |
Загрузка ...
|
|
| 38 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
