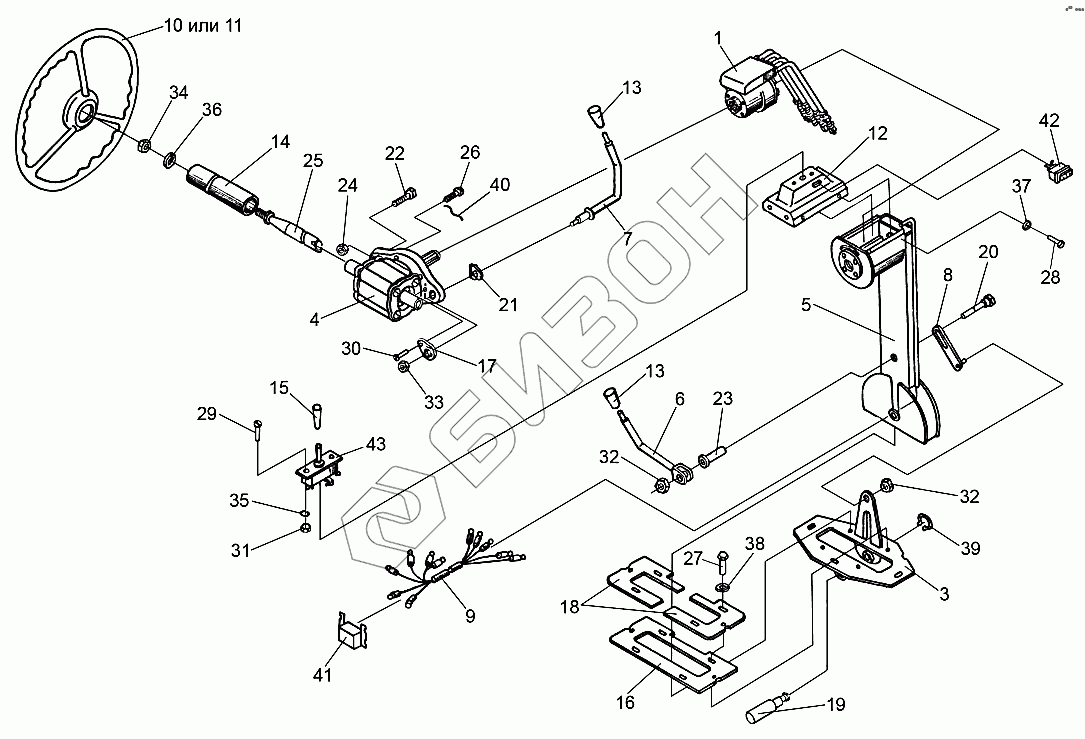

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Рулевая колонка УЭС 0300100-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали Цена
УЭС0300100-01 УЭС0300100-01 Рулевая колонка
Загрузка ...
1 УЭС0602350 Насос-дозатор
Загрузка ...
3 УЭС0300050-01 Кронштейн
Загрузка ...
4 УЭС0300110-01 Редуктор
Загрузка ...
5 УЭС0300130А-01 Основание
Загрузка ...
6 УЭС0300160 Рычаг
Загрузка ...
7 УЭС0300170 Рычаг
Загрузка ...
8 УЭС0302220-01 Тяга
Загрузка ...
9 УЭС0700710 Жгут
Загрузка ...
10 КЗК-12-0122600 Установка рулевого колеса
Загрузка ...
11 КЗК-12-0122600-01 Установка рулевого колеса
Загрузка ...
12 УЭС0300041 Крышка
Загрузка ...
13 УЭС0300053 Ручка
Загрузка ...
14 УЭС0300054 Чехол
Загрузка ...
15 УЭС0300055 Наконечник
Загрузка ...
16 УЭС0300089 Уплотнение
Загрузка ...
17 УЭС0300438 Шайба
Загрузка ...
18 УЭС0300454-01 Прижим
Загрузка ...
19 УЭС0300616 Ось
Загрузка ...
20 УЭС0300627А Стержень
Загрузка ...
21 УЭС0300675 Прижим
Загрузка ...
22 УЭС0300679А Болт
Загрузка ...
23 УЭС0300835 Втулка
Загрузка ...
24 ПКК0200625-01 Гайка самостопорящаяся
Загрузка ...
25 70-3401074-Б Вал рулевой
Загрузка ...
26 Болт3М10-6ех20-7796 Болт 3М10-6ех20-7796
Загрузка ...
27 БолтМ6-6ех12-7798 Болт М6-6ех12-7798
Загрузка ...
28 Винт4х14-10621 Винт 4х14-10621
Загрузка ...
29 ВинтВ.М4-6ех12-17473 Винт В.М4-6ех12-17473
Загрузка ...
30 ВинтВ.М6-6ех10-17473 Винт В.М6-6ех10-17473
Загрузка ...
31 ГайкаМ4-6G-5927 Гайка М4-6G-5927
Загрузка ...
32 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
33 ГайкаМ10-LH-6G-5915 Гайка М10-LH-6G-5915
Загрузка ...
34 ГайкаМ16х1,5-6G-2526 Гайка М16х1,5-6G-2526
Загрузка ...
35 Шайба4.65Г-6402 Шайба 4.65Г-6402
Загрузка ...
36 Шайба16.65Г-6402 Шайба 16.65Г-6402
Загрузка ...
37 ШайбаС.4.01-11371 Шайба С.4.01-11371
Загрузка ...
38 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
39 В28-13940 Кольцо В28-13940
Загрузка ...
40 1,6-0-4-3282 Проволока 1,6-0-4-3282
Загрузка ...
41 602606 Колодка гнездовая
Загрузка ...
42 24.3803-07 Лампа контрольная
Загрузка ...
43 5102.3709 Переключатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
