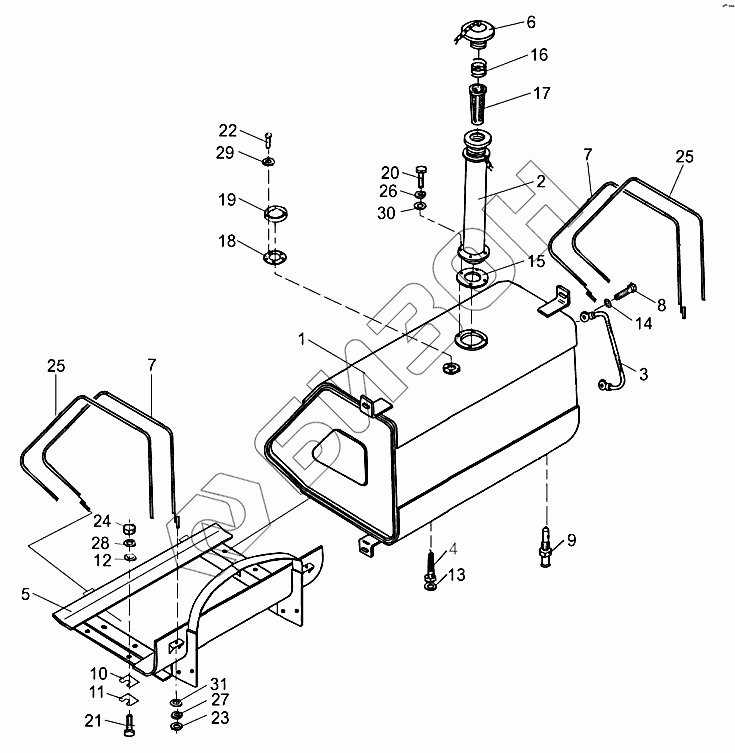

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка бака топливного УЭС-8-0500000
/115.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0500020 | УЭС0500020 | Горловина |
Загрузка ...
|
|
| УЭС-8-0500000 | УЭС-8-0500000 | Бак топливный |
Загрузка ...
|
|
| МКС0123100 | МКС0123100 | Хомут |
Загрузка ...
|
|
| 1 | УЭС0500010А | Бак топливный |
Загрузка ...
|
|
| 2 | УЭС0500030А | Горловина |
Загрузка ...
|
|
| 3 | УЭС0500060 | Трубка уровня |
Загрузка ...
|
|
| 4 | УЭС0500120 | Фильтр |
Загрузка ...
|
|
| 5 | УЭС0500230-03 | Ложе |
Загрузка ...
|
|
| 6 | КИС0108610 | Крышка |
Загрузка ...
|
|
| 7 | МКС0123090 | Хомут |
Загрузка ...
|
|
| 8 | КИС0118623А | Болт специальный |
Загрузка ...
|
|
| 9 | КИС0123608А | Штуцер |
Загрузка ...
|
|
| 10 | КИС0100404А-07 | Прокладка |
Загрузка ...
|
|
| 11 | КИЛ0100502 | Прокладка |
Загрузка ...
|
|
| 12 | КУЖ0201422 | Шайба специальная |
Загрузка ...
|
|
| 13 | УЭС0500003 | Шайба |
Загрузка ...
|
|
| 14 | УЭС0500003-01 | Шайба |
Загрузка ...
|
|
| 15 | УЭС0500005 | Прокладка |
Загрузка ...
|
|
| 16 | УЭС0500602 | Пружина |
Загрузка ...
|
|
| 17 | 150.50.026 | Фильтр 1606 |
Загрузка ...
|
|
| 18 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 19 | ДУМП-08 | Датчик указателя уровня топлива |
Загрузка ...
|
|
| 20 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 21 | БолтМ16-6ех45-7796 | Болт М16-6ех45-7796 |
Загрузка ...
|
|
| 22 | ВинтВ2.М5-6ех14-17475 | Винт В2.М5-6ех14-17475 |
Загрузка ...
|
|
| 23 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 25 | КДМ0369 | Прокладка |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
