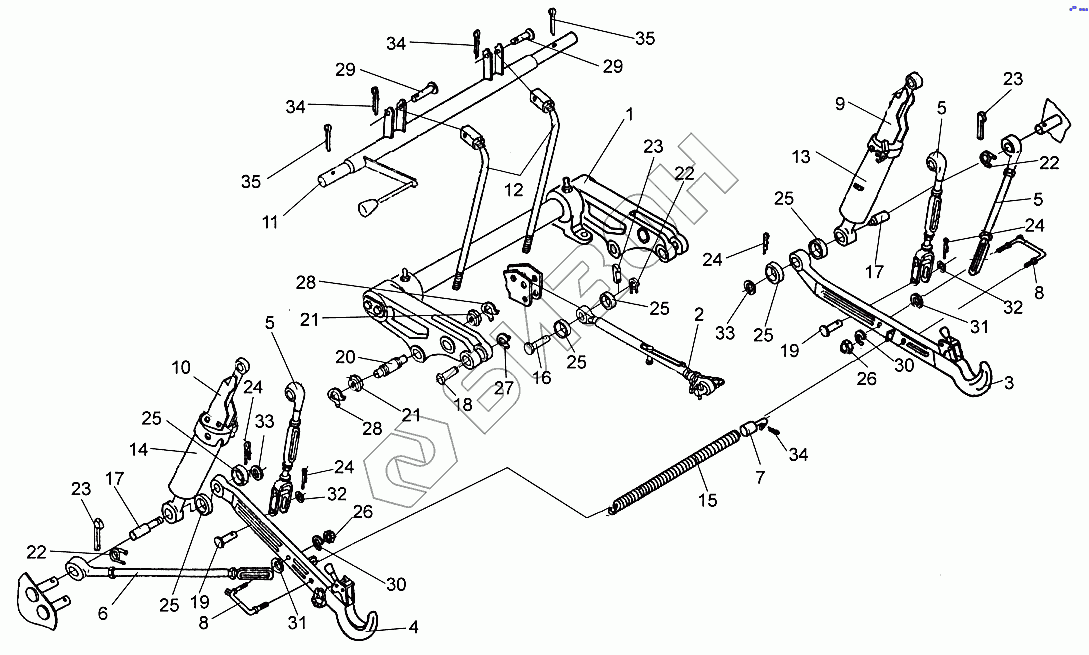

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка навесного устройства
/5.gif)
1
2
3
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
22
22
22
23
23
23
24
24
24
24
25
25
25
25
25
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0104230-01 | УЭС0104230-01 | Стяжка |
Загрузка ...
|
|
| 1 | УЭС0104120-01 | Вал поворотный |
Загрузка ...
|
|
| 2 | УЭС0104020А-01 | Тяга верхняя |
Загрузка ...
|
|
| 3 | УЭС0104070А-01 | Тяга |
Загрузка ...
|
|
| 4 | УЭС0104070А-04 | Тяга |
Загрузка ...
|
|
| 5 | УЭС0104180А-01 | Раскос |
Загрузка ...
|
|
| 6 | УЭС0104200-01 | Стяжка |
Загрузка ...
|
|
| 7 | УЭС0104240 | Тяга |
Загрузка ...
|
|
| 8 | УЭС0104250 | Скоба |
Загрузка ...
|
|
| 9 | УЭС0104410 | Механизм фиксации |
Загрузка ...
|
|
| 10 | УЭС0104410-02 | Механизм фиксации |
Загрузка ...
|
|
| 11 | УЭС0104420-01 | Вал |
Загрузка ...
|
|
| 12 | УЭС0104430 | Тяга |
Загрузка ...
|
|
| 13 | УЭС0602460А-01 | Гидроцилиндр |
Загрузка ...
|
|
| 14 | УЭС0602460А-04 | Гидроцилиндр |
Загрузка ...
|
|
| 15 | УЭС0104622 | Пружина |
Загрузка ...
|
|
| 16 | УЭС0104624 | Палец |
Загрузка ...
|
|
| 17 | УЭС0104625Б | Палец |
Загрузка ...
|
|
| 18 | УЭС0104626А | Палец |
Загрузка ...
|
|
| 19 | УЭС0104627А | Палец |
Загрузка ...
|
|
| 20 | УЭС0104667 | Палец |
Загрузка ...
|
|
| 21 | УЭС0104672 | Втулка |
Загрузка ...
|
|
| 22 | А.61.05.004 | Кольцо |
Загрузка ...
|
|
| 23 | УЭС0104609-01 | Чека |
Загрузка ...
|
|
| 24 | А.61.07.001 | Шплинт |
Загрузка ...
|
|
| 25 | 142-4605047-01 | Втулка |
Загрузка ...
|
|
| 26 | ГайкаМ20-6G-5915 | Гайка М20-6G-5915 |
Загрузка ...
|
|
| 27 | В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
|
| 28 | В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 29 | 6-10b12х65-9650 | Ось 6-10b12х65-9650 |
Загрузка ...
|
|
| 30 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаС20.01-11371 | Шайба С20.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаС27.01-11371 | Шайба С27.01-11371 |
Загрузка ...
|
|
| 33 | Шайба30.01-11371 | Шайба 30.01-11371 |
Загрузка ...
|
|
| 34 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 35 | Шплинт4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
