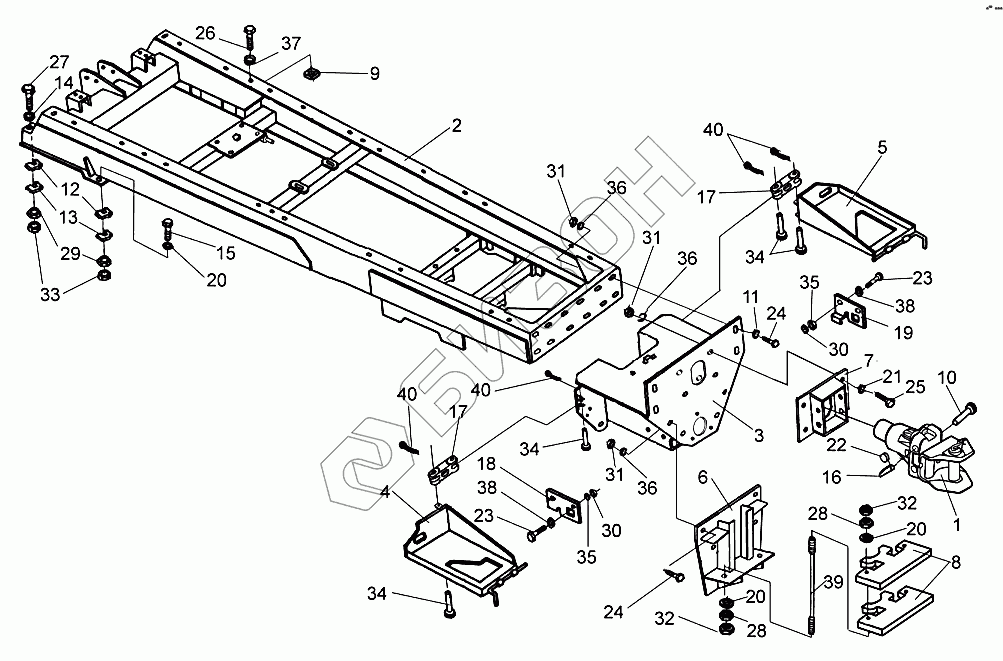

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка тягово-сцепного устройства УЭС 0003150
/52.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
21
22
23
23
24
24
25
26
27
28
28
29
30
30
31
31
31
32
32
33
34
34
34
35
35
36
36
36
37
38
38
39
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0124000А-07 | УЭС0124000А-07 | Подрамник |
Загрузка ...
|
|
| 1 | УЭС0003150 | Устройство тягово-сцепное |
Загрузка ...
|
|
| 2 | УЭС-8-0101000 | Рама |
Загрузка ...
|
|
| 3 | УЭС-6-0124010-02 | Подрамник |
Загрузка ...
|
|
| 4 | УЭС0124020-01 | Платформа |
Загрузка ...
|
|
| 5 | УЭС0124020-04 | Платформа |
Загрузка ...
|
|
| 6 | УЭС-1-0100010-01 | Плита |
Загрузка ...
|
|
| 7 | МКС0101050-01 | Плита |
Загрузка ...
|
|
| 8 | УЭС-1-0000101-01 | Противовес |
Загрузка ...
|
|
| 9 | УЭС0000503 | Вкладыш |
Загрузка ...
|
|
| 10 | УЭС0003616 | Палец |
Загрузка ...
|
|
| 11 | КУЖ0201422-01 | Шайба специальная |
Загрузка ...
|
|
| 12 | УЭС0100404 | Прокладка |
Загрузка ...
|
|
| 13 | УЭС0100404-01 | Прокладка |
Загрузка ...
|
|
| 14 | УЭС0100405 | Шайба |
Загрузка ...
|
|
| 15 | УЭС0100601 | Болт |
Загрузка ...
|
|
| 16 | УЭС0104609-01 | Чека |
Загрузка ...
|
|
| 17 | УЭС0124201-01 | Кронштейн |
Загрузка ...
|
|
| 18 | УЭС0124401-01 | Опора |
Загрузка ...
|
|
| 19 | УЭС0124401-04 | Опора |
Загрузка ...
|
|
| 20 | КИЛ0100409 | Шайба |
Загрузка ...
|
|
| 21 | КУЖ0201422-01 | Шайба специальная |
Загрузка ...
|
|
| 22 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 23 | БолтМ12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 24 | БолтМ16-6ех50-7796 | Болт М16-6ех50-7796 |
Загрузка ...
|
|
| 25 | БолтМ16-6ех60-7796 | Болт М16-6ех60-7796 |
Загрузка ...
|
|
| 26 | БолтМ20Х1,5-6ех80-7796 | Болт М20Х1,5-6ех80-7796 |
Загрузка ...
|
|
| 27 | БолтМ24Х2-6ех130-7798 | Болт М24Х2-6ех130-7798 |
Загрузка ...
|
|
| 28 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 29 | ГайкаМ24х2,0-6G-2526 | Гайка М24х2,0-6G-2526 |
Загрузка ...
|
|
| 30 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ24х2-6G-5915 | Гайка М24х2-6G-5915 |
Загрузка ...
|
|
| 34 | 6-12b12х105-9650 | Ось 6-12b12х105-9650 |
Загрузка ...
|
|
| 35 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба12.01-11371 | Шайба 12.01-11371 |
Загрузка ...
|
|
| 39 | 2Н20х1,5-6ех400-22034 | Шпилька 2Н20х1,5-6ех400-22034 |
Загрузка ...
|
|
| 40 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
