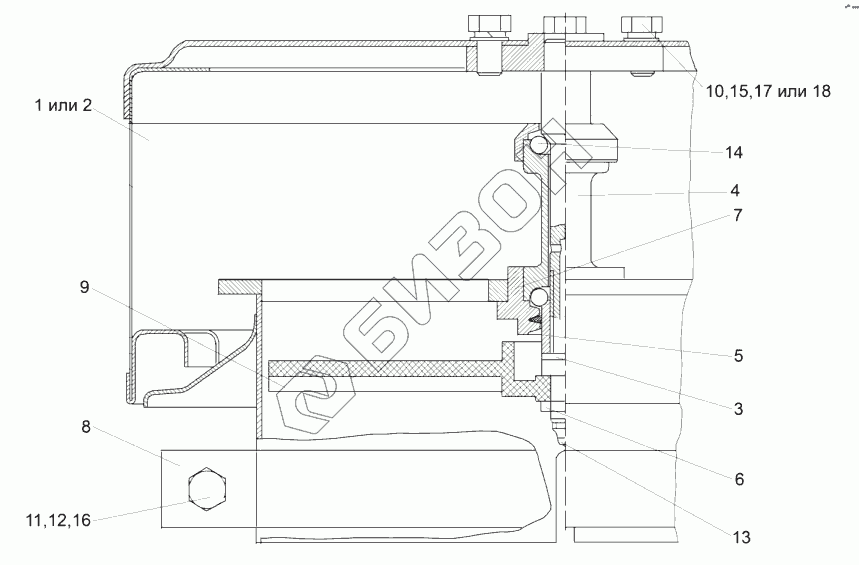

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Воздухозаборник вращающийся 31-12С3-1А
/111.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 31-12С6-1А | 31-12С6-1А | Ступица |
Загрузка ...
|
|
| 31-12С3-1А | 31-12С3-1А | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 1 | 21-12С4 | Воздухозаборник |
Загрузка ...
|
|
| 2 | 72-1200900 | Воздухозаборник |
Загрузка ...
|
|
| 3 | 72-1211800 | Прокладка |
Загрузка ...
|
|
| 4 | 72-1203900-01 | Ось |
Загрузка ...
|
|
| 5 | 72-1212100 | Конус |
Загрузка ...
|
|
| 6 | 72-1216300 | Контргайка |
Загрузка ...
|
|
| 7 | 31-12С21 | Корпус |
Загрузка ...
|
|
| 8 | 31-1234 | Хомут |
Загрузка ...
|
|
| 9 | 31-1290-2 | Турбина воздушная |
Загрузка ...
|
|
| 10 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 11 | БолтМ10-6ех35-7796 | Болт М10-6ех35-7796 |
Загрузка ...
|
|
| 12 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 13 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 14 | Н6-40-3722 | Шарик Н 6-40-3722 |
Загрузка ...
|
|
| 15 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 17 | ШайбаC8.01-10450 | Шайба C 8.01-10450 |
Загрузка ...
|
|
| 18 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
