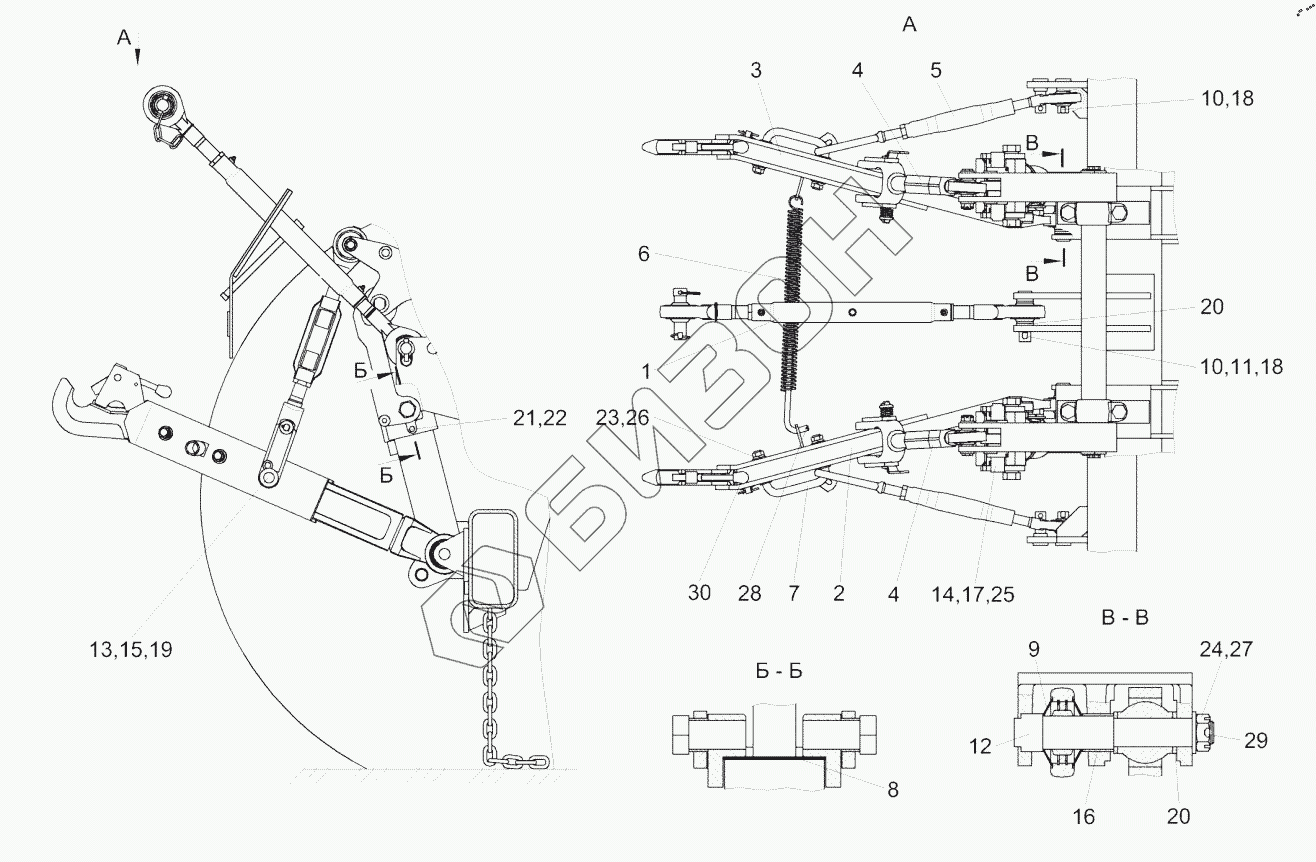

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280 ПАЛЕССЕ U280. Установка навесного устройства
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС0104020А-01 | Тяга верхняя |
Загрузка ...
|
|
| 2 | УЭС0104070А-01 | Тяга |
Загрузка ...
|
|
| 3 | УЭС0104070А-04 | Тяга |
Загрузка ...
|
|
| 4 | УЭС0104180А-01 | Раскос |
Загрузка ...
|
|
| 5 | УЭС0104200 | Стяжка |
Загрузка ...
|
|
| 6 | УЭС0104230-01 | Стяжка |
Загрузка ...
|
|
| 7 | УЭС0104250 | Скоба |
Загрузка ...
|
|
| 8 | УЭС0000494 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | УЭС0104426 | Пружина |
Загрузка ...
|
|
| 10 | УЭС0104609-01 | Чека |
Загрузка ...
|
|
| 11 | УЭС0104624 | Палец |
Загрузка ...
|
|
| 12 | УЭС0104625Б | Палец |
Загрузка ...
|
|
| 13 | УЭС0104627А | Палец |
Загрузка ...
|
|
| 14 | УЭС0104667 | Палец |
Загрузка ...
|
|
| 15 | УЭС0104672 | Втулка |
Загрузка ...
|
|
| 16 | УЭС0104811 | Втулка |
Загрузка ...
|
|
| 17 | УЭС0104812 | Втулка |
Загрузка ...
|
|
| 18 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 19 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 20 | 142-4605047-01 | Втулка |
Загрузка ...
|
|
| 21 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 22 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 23 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 24 | ГайкаМ24х2-6G-5935 | Гайка М24х2-6G-5935 |
Загрузка ...
|
|
| 25 | КольцоВ35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 26 | Шайба20.65Г-6402 | Шайба 20.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаC.24.01-11371 | Шайба C.24.01-11371 |
Загрузка ...
|
|
| 28 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 29 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 30 | А61.01.014-А7 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
