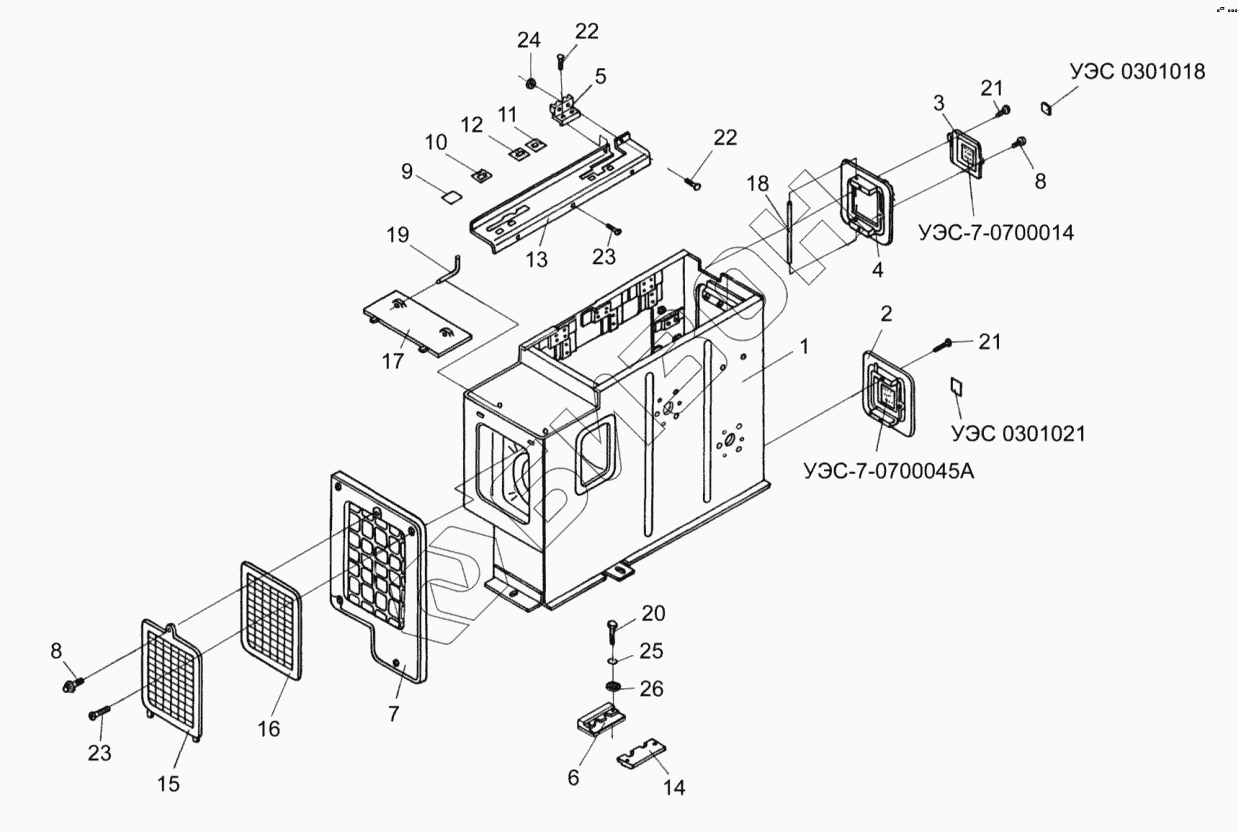

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Крышки пульта управления
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС-7-0301130 | Каркас |
Загрузка ...
|
|
| 2 | УЭС-7-0301280 | Крышка |
Загрузка ...
|
|
| 3 | УЭС-7-0301270 | Крышка |
Загрузка ...
|
|
| 3 | УЭС-7-0301240 | Крышка |
Загрузка ...
|
|
| 4 | УЭС 0301160 | Крышка |
Загрузка ...
|
|
| 5 | УЭС 0301180 | Накладка |
Загрузка ...
|
|
| 6 | УЭС 0301210 | Прижим |
Загрузка ...
|
|
| 7 | УЭС 0301410 | Решетка |
Загрузка ...
|
|
| 7 | УЭС 0301440 | Решетка |
Загрузка ...
|
|
| 8 | РСМ 10.04.20.630 | Ручка |
Загрузка ...
|
|
| 9 | УЭС-7-0300001 | Заглушка |
Загрузка ...
|
|
| 10 | УЭС 0300064 | Табличка-символ |
Загрузка ...
|
|
| 11 | УЭС 0300067 | Табличка-символ |
Загрузка ...
|
|
| 12 | УЭС 0300067-01 | Табличка-символ |
Загрузка ...
|
|
| 13 | УЭС 0301380 | Крышка |
Загрузка ...
|
|
| 13 | УЭС 0301005 | Крышка |
Загрузка ...
|
|
| 14 | УЭС 0301011 | Прижим |
Загрузка ...
|
|
| 15 | УЭС 0301027 | Решетка |
Загрузка ...
|
|
| 16 | УЭС 0301028 | Фильтр |
Загрузка ...
|
|
| 17 | УЭС 0301452 | Пластина |
Загрузка ...
|
|
| 18 | УЭС 0301604 | Ось |
Загрузка ...
|
|
| 19 | УЭС 0301605 | Зажим |
Загрузка ...
|
|
| 20 | Болт | Болт |
Загрузка ...
|
|
| 21 | Винт | Винт |
Загрузка ...
|
|
| 22 | Винт | Винт |
Загрузка ...
|
|
| 23 | Винт | Винт |
Загрузка ...
|
|
| 24 | Гайка | Гайка |
Загрузка ...
|
|
| 25 | Шайба | Шайба |
Загрузка ...
|
|
| 26 | Шайба | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
