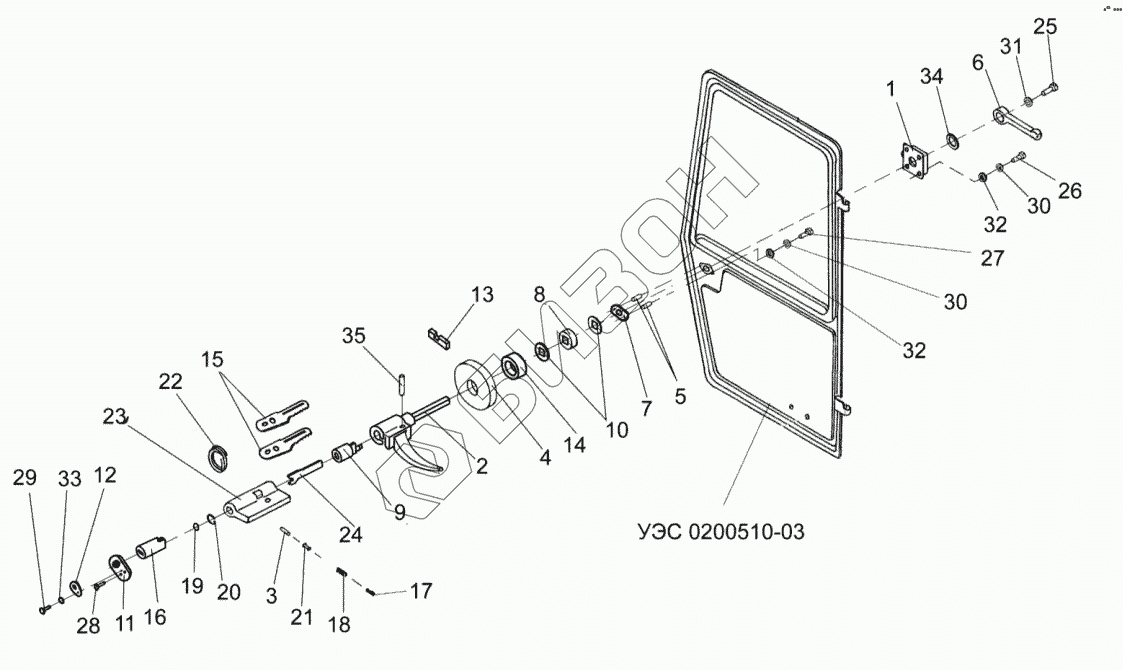

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Ручка двери кабины УЭС 0201220
УЭС 0200240-03
УЭС 0200510-03
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС 0200240-03 | УЭС 0200240-03 | Дверь |
Загрузка ...
|
|
| УЭС 0200510-03 | УЭС 0200510-03 | Каркас двери |
Загрузка ...
|
|
| 70-6708300 | 70-6708300 | Выключатель замка |
Загрузка ...
|
|
| КИС 0120360 | КИС 0120360 | Выключатель замка |
Загрузка ...
|
|
| 1 | УЭС 0200750 | Замок двери |
Загрузка ...
|
|
| 2 | УЭС 0201220 | Ручка двери |
Загрузка ...
|
|
| 2 | КИС 0120190А-01 | Ручка двери |
Загрузка ...
|
|
| 3 | ОМН 017.02.00.010 | Сувальда цилиндра |
Загрузка ...
|
|
| 4 | УЭС 0200643 | Фланец |
Загрузка ...
|
|
| 5 | УЭС 0200808 | Втулка |
Загрузка ...
|
|
| 6 | УЭС 0201016 | Рычаг |
Загрузка ...
|
|
| 7 | УЭС 0201041 | Прокладка |
Загрузка ...
|
|
| 8 | УЭС 0201042 | Прокладка |
Загрузка ...
|
|
| 9 | КИС 0120045Б | Цилиндр замка |
Загрузка ...
|
|
| 10 | КИС 0120488А | Шайба |
Загрузка ...
|
|
| 11 | КИС 0120100А | Облицовка с крышкой |
Загрузка ...
|
|
| 11 | КИС 0120489А | Облицовка |
Загрузка ...
|
|
| 12 | КИС 0120491 | Крышка |
Загрузка ...
|
|
| 13 | КИС 0120617А | Фиксатор |
Загрузка ...
|
|
| 14 | КИС 0120805А | Втулка |
Загрузка ...
|
|
| 15 | Н.72-079.02.02.201 | Ключ |
Загрузка ...
|
|
| 16 | Н.72-079.02.02.202 | Цилиндр |
Загрузка ...
|
|
| 17 | ОМН 017.02.00.003 | Заглушка |
Загрузка ...
|
|
| 18 | ОМН 017.02.00.004 | Пружина |
Загрузка ...
|
|
| 19 | ОМН 017.02.00.008 | Шайба |
Загрузка ...
|
|
| 20 | ОМН 017.02.00.009 | Шайба стопорная |
Загрузка ...
|
|
| 21 | ОМН 017.02.00.011 | Сувальда корпуса |
Загрузка ...
|
|
| 22 | ОМН 017.02.00.013 | Кольцо |
Загрузка ...
|
|
| 23 | 70-6708303 | Корпус цилиндра |
Загрузка ...
|
|
| 24 | 70-6708304 | Пластина |
Загрузка ...
|
|
| 25 | Винт | Винт |
Загрузка ...
|
|
| 26 | Винт | Винт |
Загрузка ...
|
|
| 27 | Винт | Винт |
Загрузка ...
|
|
| 28 | Винт | Винт |
Загрузка ...
|
|
| 29 | Заклепка | Заклепка |
Загрузка ...
|
|
| 30 | Шайба | Шайба |
Загрузка ...
|
|
| 31 | Шайба | Шайба |
Загрузка ...
|
|
| 32 | Шайба | Шайба |
Загрузка ...
|
|
| 33 | Шайба | Шайба |
Загрузка ...
|
|
| 34 | Шайба | Шайба |
Загрузка ...
|
|
| 35 | Штифт | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
