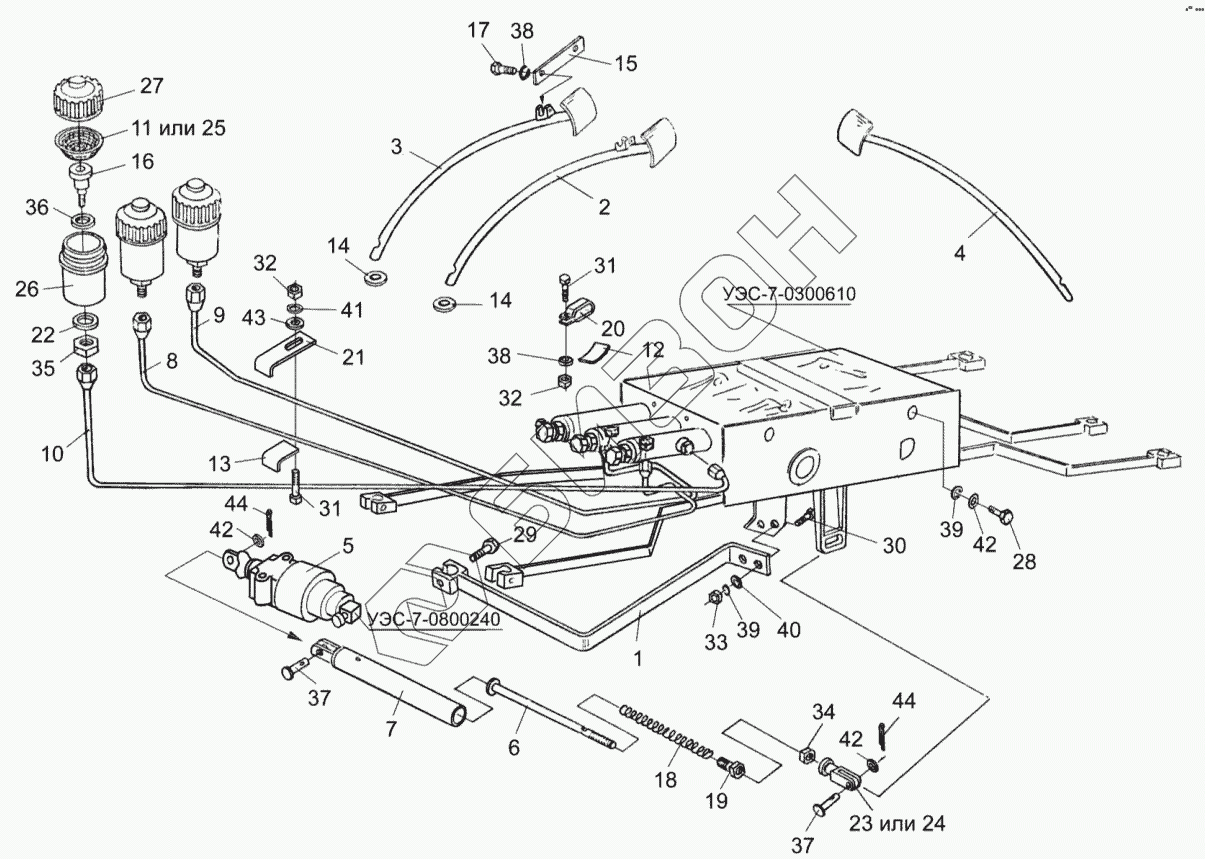

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Тормоза
УЭС-7-0300610
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
38
39
39
40
41
42
42
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС 0302100 | УЭС 0302100 | Тяга |
Загрузка ...
|
|
| УЭС-7-0300610 | УЭС-7-0300610 | Привод |
Загрузка ...
|
|
| 1 | УЭС-7-0300190 | Рычаг |
Загрузка ...
|
|
| 2 | УЭС-7-0300230 | Рычаг |
Загрузка ...
|
|
| 3 | УЭС-7-0300240 | Рычаг |
Загрузка ...
|
|
| 4 | УЭС-7-0300250 | Рычаг |
Загрузка ...
|
|
| 5 | УЭС-7-0800470 | Кран тормозной |
Загрузка ...
|
|
| 6 | УЭС 0302050 | Рычаг |
Загрузка ...
|
|
| 7 | УЭС 0302110 | Корпус |
Загрузка ...
|
|
| 8 | УЭС 0302160 | Трубопровод |
Загрузка ...
|
|
| 9 | УЭС 0302170 | Трубопровод |
Загрузка ...
|
|
| 10 | УЭС 0302180 | Трубопровод |
Загрузка ...
|
|
| 11 | 54-5-1-4-4А | Сетка бачка |
Загрузка ...
|
|
| 12 | УЭС 0300049 | Прокладка |
Загрузка ...
|
|
| 13 | УЭС 0300049-01 | Прокладка |
Загрузка ...
|
|
| 14 | УЭС 0300088 | Шайба |
Загрузка ...
|
|
| 15 | УЭС 0300526 | Пластина |
Загрузка ...
|
|
| 16 | УЭС 0300639 | Штуцер бачка |
Загрузка ...
|
|
| 17 | УЭС 0300641 | Винт |
Загрузка ...
|
|
| 18 | УЭС 0300667А | Пружина |
Загрузка ...
|
|
| 19 | УЭС 0300668 | Болт |
Загрузка ...
|
|
| 20 | УЭС 0302405 | Скоба |
Загрузка ...
|
|
| 21 | УЭС 0302406 | Прижим |
Загрузка ...
|
|
| 22 | УЭС 0302413 | Шайба |
Загрузка ...
|
|
| 23 | КИЛ 0119652 | Вилка |
Загрузка ...
|
|
| 24 | КИС 0119318Б-04 | Вилка |
Загрузка ...
|
|
| 25 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 26 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 27 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 28 | Болт | Болт |
Загрузка ...
|
|
| 29 | Болт | Болт |
Загрузка ...
|
|
| 30 | Болт | Болт |
Загрузка ...
|
|
| 31 | Болт | Болт |
Загрузка ...
|
|
| 32 | Гайка | Гайка |
Загрузка ...
|
|
| 33 | Гайка | Гайка |
Загрузка ...
|
|
| 34 | Гайка | Гайка |
Загрузка ...
|
|
| 35 | Гайка | Гайка |
Загрузка ...
|
|
| 36 | Кольцо | Кольцо |
Загрузка ...
|
|
| 37 | Ось | Ось |
Загрузка ...
|
|
| 38 | Шайба | Шайба |
Загрузка ...
|
|
| 39 | Шайба | Шайба |
Загрузка ...
|
|
| 40 | Шайба | Шайба |
Загрузка ...
|
|
| 41 | Шайба | Шайба |
Загрузка ...
|
|
| 42 | Шайба | Шайба |
Загрузка ...
|
|
| 43 | Шайба | Шайба |
Загрузка ...
|
|
| 44 | Шплинт | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
