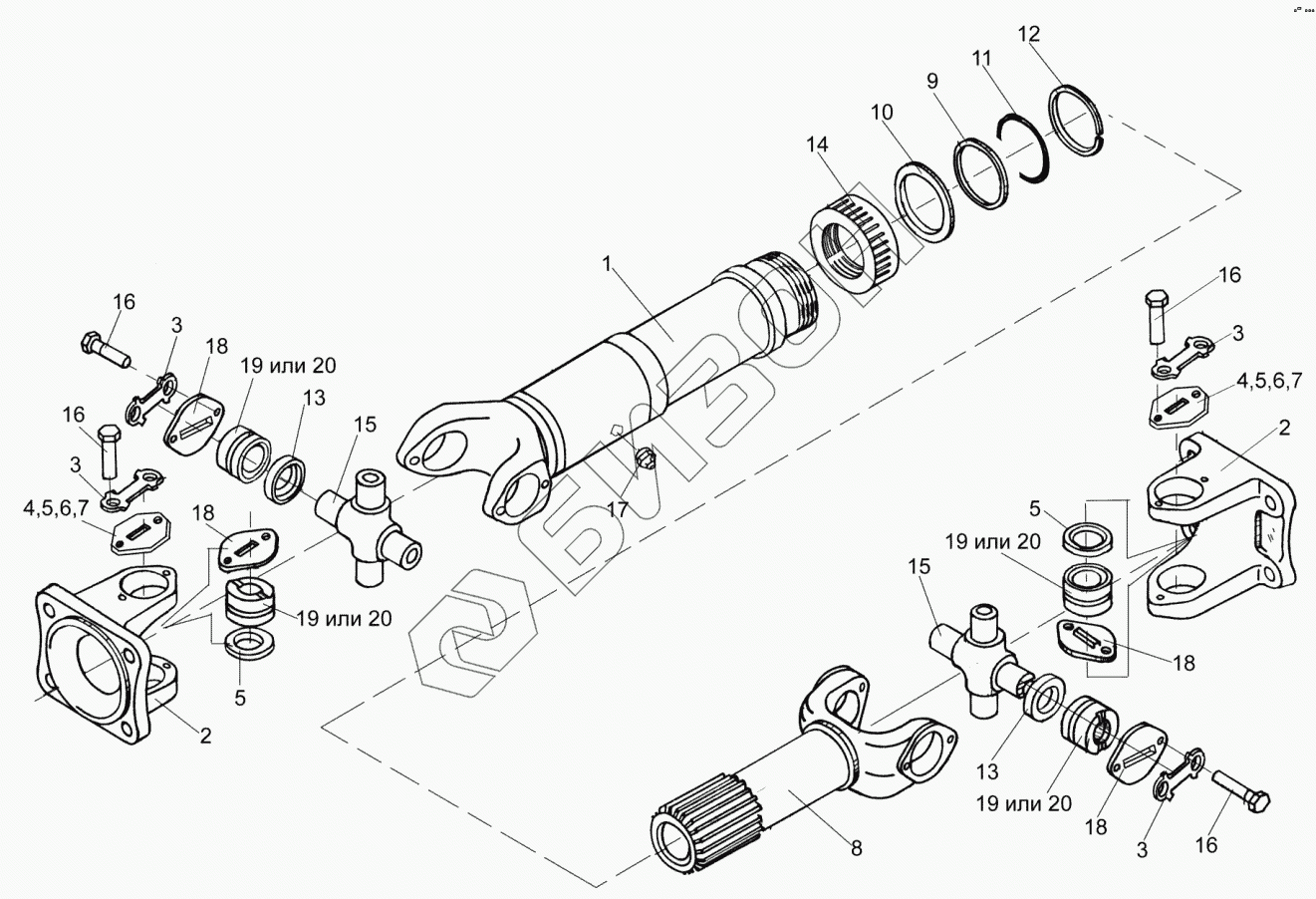

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Вал карданный 56-2228010
56-2228010
1
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
13
14
15
15
16
16
16
16
17
18
18
18
18
19
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 56-2228010 | 56-2228010 | Вал карданный |
Загрузка ...
|
|
| 1 | 56-2228015 | Вал карданный |
Загрузка ...
|
|
| 2 | 56-2228023 | Вилка-фланец |
Загрузка ...
|
|
| 3 | 120-2201051 | Пластина-замок |
Загрузка ...
|
|
| 4 | 120-2201070-Б | Пластина балансировочная |
Загрузка ...
|
|
| 5 | 120-2201071-Б | Пластина балансировочная |
Загрузка ...
|
|
| 6 | 120-2201072-Б | Пластина балансировочная |
Загрузка ...
|
|
| 7 | 120-2201073-Б | Пластина балансировочная |
Загрузка ...
|
|
| 8 | 130-2205048 | Вилка скользящая |
Загрузка ...
|
|
| 9 | 130-2202919 | Шайба разрезная |
Загрузка ...
|
|
| 10 | 130-2202221 | Кольцо войлочное |
Загрузка ...
|
|
| 11 | 130-2202225 | Кольцо резиновое |
Загрузка ...
|
|
| 12 | 130-2202227 | Шайба разрезная |
Загрузка ...
|
|
| 13 | 130-2201043 | Уплотнение подшипника карданного вала |
Загрузка ...
|
|
| 14 | 131-2203217 | Гайка сальника |
Загрузка ...
|
|
| 15 | 5320-2201026-01 | Крестовина карданного вала |
Загрузка ...
|
|
| 16 | 201454-П29 | Болт М8-6gх16.68.019 ГОСТ 37.001.123-75 |
Загрузка ...
|
|
| 17 | 264020 | Масленка 1.3.01 |
Загрузка ...
|
|
| 18 | 431410-2201050 | Пластина опорная игольчатого подшипника |
Загрузка ...
|
|
| 19 | 80485 КГС10 | Подшипник роликовый игольчатый |
Загрузка ...
|
|
| 20 | 804805 УС10 | Подшипник роликовый игольчатый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
