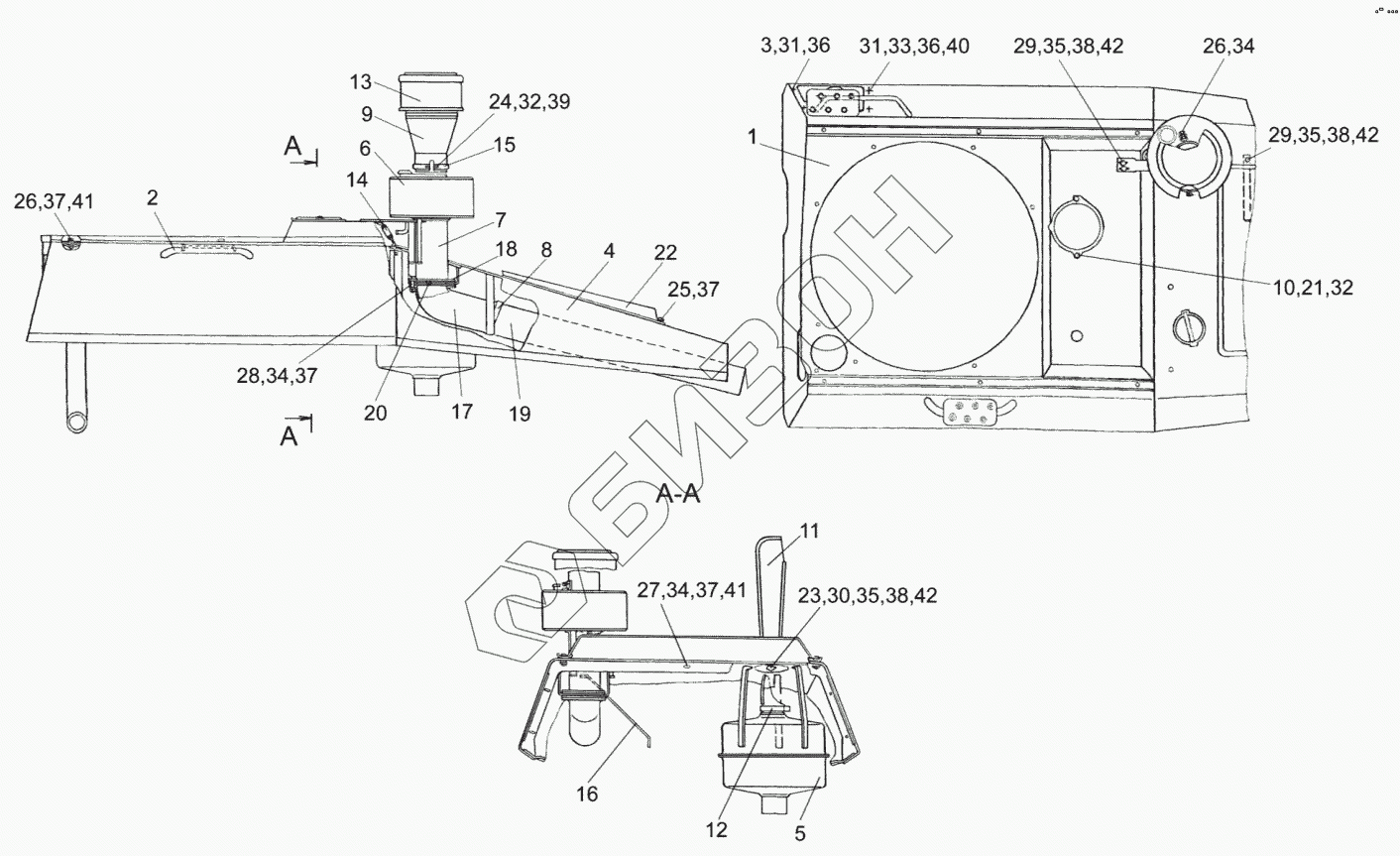

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Крыша УЭС-7-1100010
УЭС-7-1100010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
31
32
32
33
34
34
34
35
35
35
36
36
37
37
37
37
38
38
38
39
40
41
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-1100010 | УЭС-7-1100010 | Крыша |
Загрузка ...
|
|
| 1 | УЭС-7-1100020 | Крыша |
Загрузка ...
|
|
| 2 | УЭС-7-1100110 | Опора |
Загрузка ...
|
|
| 3 | УЭС-7-1100180 | Коробка |
Загрузка ...
|
|
| 4 | УЭС-7-1100230 | Крыша |
Загрузка ...
|
|
| 5 | УЭС-7-0400830 | Глушитель |
Загрузка ...
|
|
| 6 | УЭС-7-0401500 | Бачок расширительный |
Загрузка ...
|
|
| 7 | УЭС-7-0401520 | Труба |
Загрузка ...
|
|
| 8 | УЭС-7-0401560 | Хомут стяжной |
Загрузка ...
|
|
| 9 | УЭС-7-0401690 | Перgxодник |
Загрузка ...
|
|
| 10 | УЭС 1100050 | Рукоятка |
Загрузка ...
|
|
| 11 | УЭС-4-0400440 | Эжектор |
Загрузка ...
|
|
| 12 | А23-02.950 | Хомут стяжной |
Загрузка ...
|
|
| 13 | 31-12С3-1А | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 14 | УЭС-7-1100001 | Кольцо |
Загрузка ...
|
|
| 15 | УЭС-7-0401477 | Хомут |
Загрузка ...
|
|
| 16 | УЭС-7-0400518 | Кронштейн |
Загрузка ...
|
|
| 17 | УЭС-7-0400015 | Патрубок |
Загрузка ...
|
|
| 18 | УЭС-7-0400017 | Прокладка |
Загрузка ...
|
|
| 19 | УЭС-7-0400016 | Рукав |
Загрузка ...
|
|
| 20 | УЭС 0700013-02 | Втулка |
Загрузка ...
|
|
| 21 | УЭС 1100435 | Крышка |
Загрузка ...
|
|
| 22 | УЭС 1100447 | Крыша |
Загрузка ...
|
|
| 23 | КИС 0140061-01 | Втулка |
Загрузка ...
|
|
| 24 | КИС 0150664-01 | Болт |
Загрузка ...
|
|
| 25 | Болт | Болт |
Загрузка ...
|
|
| 26 | Болт | Болт |
Загрузка ...
|
|
| 27 | Болт | Болт |
Загрузка ...
|
|
| 28 | Болт | Болт |
Загрузка ...
|
|
| 29 | Болт | Болт |
Загрузка ...
|
|
| 30 | Болт | Болт |
Загрузка ...
|
|
| 31 | Винт | Винт |
Загрузка ...
|
|
| 32 | Гайка | Гайка |
Загрузка ...
|
|
| 33 | Гайка | Гайка |
Загрузка ...
|
|
| 34 | Гайка | Гайка |
Загрузка ...
|
|
| 35 | Гайка | Гайка |
Загрузка ...
|
|
| 36 | Шайба | Шайба |
Загрузка ...
|
|
| 37 | Шайба | Шайба |
Загрузка ...
|
|
| 38 | Шайба | Шайба |
Загрузка ...
|
|
| 39 | Шайба | Шайба |
Загрузка ...
|
|
| 40 | Шайба | Шайба |
Загрузка ...
|
|
| 41 | Шайба | Шайба |
Загрузка ...
|
|
| 42 | Шайба | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
