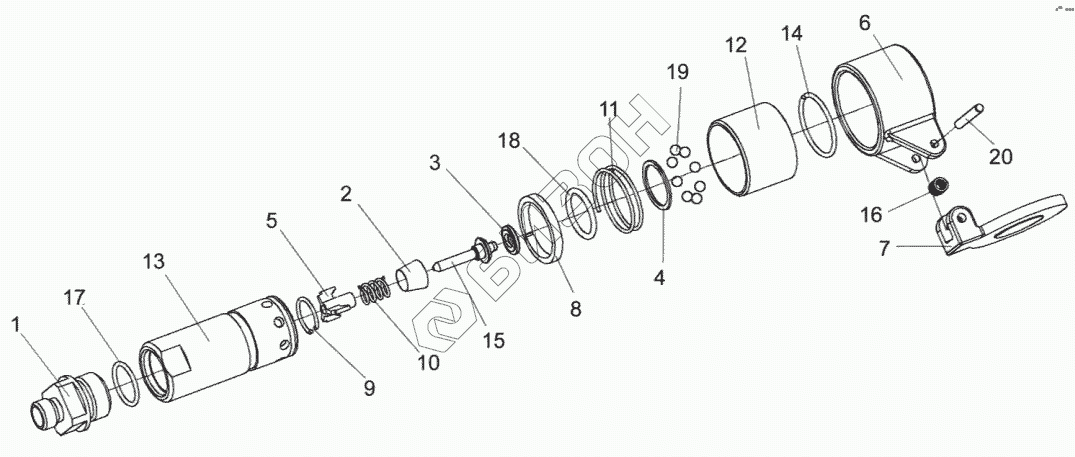

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Полумуфта наружная УЭС-7-0602840
МС 12-3-010
УЭС-7-0602840
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МС 12-3-010 | МС 12-3-010 | Полумуфта наружная |
Загрузка ...
|
|
| УЭС-7-0602840 | УЭС-7-0602840 | Полумуфта наружная |
Загрузка ...
|
|
| 1 | УЭС-7-0603638 | Штуцер |
Загрузка ...
|
|
| 2 | МС 12-3-002 | Прижим |
Загрузка ...
|
|
| 3 | МС 12-3-003 | Кольцо |
Загрузка ...
|
|
| 4 | МС 12-3-004 | Кольцо |
Загрузка ...
|
|
| 5 | МС 12-3-005 | Втулка направляющая |
Загрузка ...
|
|
| 6 | МС 12-3-006 | Корпус |
Загрузка ...
|
|
| 7 | МС 12-3-030 | Крышка защитная |
Загрузка ...
|
|
| 7 | МС 12-3-007 | Крышка |
Загрузка ...
|
|
| 8 | МС 12-3-008 | Кольцо |
Загрузка ...
|
|
| 9 | МС 12-3-601 | Кольцо запорное |
Загрузка ...
|
|
| 10 | МС 12-3-602 | Пружина |
Загрузка ...
|
|
| 11 | МС 12-3-603 | Пружина |
Загрузка ...
|
|
| 12 | МС 12-3-604 | Фиксатор |
Загрузка ...
|
|
| 13 | МС 12-3-605 | Корпус |
Загрузка ...
|
|
| 14 | МС 12-3-606 | Кольцо запорное |
Загрузка ...
|
|
| 15 | МС 12-3-607 | Клапан |
Загрузка ...
|
|
| 16 | МС 12-3-609 | Пружина |
Загрузка ...
|
|
| 17 | Кольцо | Кольцо |
Загрузка ...
|
|
| 18 | Кольцо | Кольцо |
Загрузка ...
|
|
| 19 | Шарик | Шарик |
Загрузка ...
|
|
| 20 | Штифт | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
