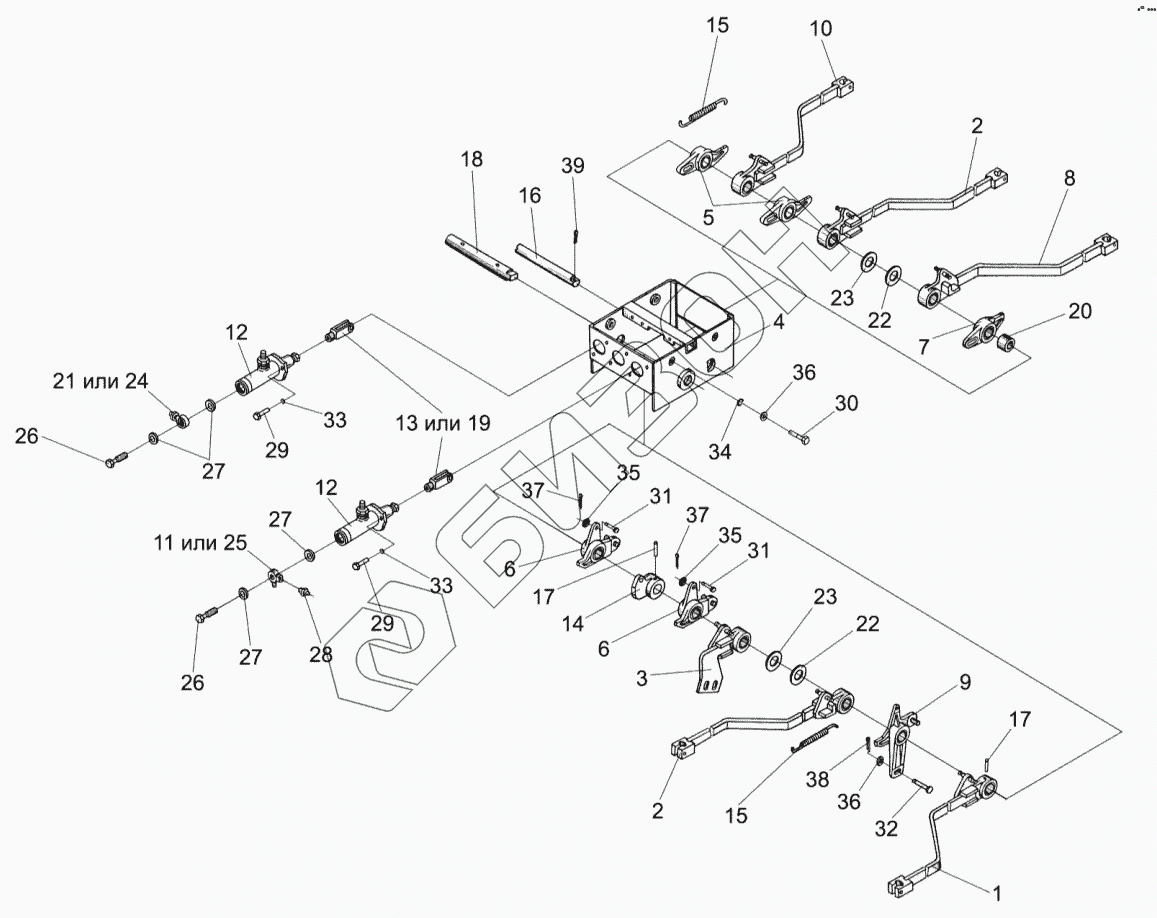

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Привод УЭС-7-0300610
УЭС-7-0300610
УЭС-7-0300140
1
2
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
14
15
15
16
17
17
18
19
20
21
22
22
23
23
24
25
26
26
27
27
27
28
29
29
30
31
31
32
33
33
34
35
35
36
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-0300610 | УЭС-7-0300610 | Привод |
Загрузка ...
|
|
| УЭС-7-0300140 | УЭС-7-0300140 | Привод |
Загрузка ...
|
|
| 1 | УЭС-7-0300170 | Рычаг |
Загрузка ...
|
|
| 2 | УЭС-7-0300200 | Рычаг |
Загрузка ...
|
|
| 3 | УЭС-7-0300210 | Рычаг |
Загрузка ...
|
|
| 4 | УЭС-7-0300220 | Кронштейн |
Загрузка ...
|
|
| 5 | УЭС 0300360А | Рычаг |
Загрузка ...
|
|
| 6 | УЭС 0300370А | Рычаг |
Загрузка ...
|
|
| 7 | УЭС 0300380А | Рычаг |
Загрузка ...
|
|
| 8 | УЭС 0300640А | Рычаг |
Загрузка ...
|
|
| 9 | УЭС 0300660А | Рычаг |
Загрузка ...
|
|
| 10 | УЭС 0300670А | Рычаг |
Загрузка ...
|
|
| 11 | УЭС 0302450 | Угольник |
Загрузка ...
|
|
| 12 | РСМ-10.04.14.150 | Главный цилиндр |
Загрузка ...
|
|
| 12 | УЭС 0302300 | Главный цилиндр |
Загрузка ...
|
|
| 13 | УЭС 0300326 | Вилка |
Загрузка ...
|
|
| 14 | УЭС 0300332А | Рычаг |
Загрузка ...
|
|
| 15 | УЭС 0300609А | Пружина |
Загрузка ...
|
|
| 16 | УЭС 0300612 | Ось |
Загрузка ...
|
|
| 17 | УЭС 0300663 | Штифт |
Загрузка ...
|
|
| 18 | УЭС 0300664 | Вал |
Загрузка ...
|
|
| 19 | УЭС 0300684 | Вилка |
Загрузка ...
|
|
| 20 | УЭС 0300828 | Втулка |
Загрузка ...
|
|
| 21 | УЭС 0302612 | Угольник |
Загрузка ...
|
|
| 22 | КИЛ 0106482 | Шайба |
Загрузка ...
|
|
| 23 | КИС 0105438 | Шайба регулировочная |
Загрузка ...
|
|
| 24 | РСМ-10.04.14.307 | Угольник |
Загрузка ...
|
|
| 25 | 54-30166 | Угольник |
Загрузка ...
|
|
| 26 | 54-60303 | Болт |
Загрузка ...
|
|
| 27 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 28 | ВК 12Б | Выключатель света “стоп” гидравлический |
Загрузка ...
|
|
| 29 | Болт | Болт |
Загрузка ...
|
|
| 30 | Болт | Болт |
Загрузка ...
|
|
| 31 | Ось | Ось |
Загрузка ...
|
|
| 32 | Ось | Ось |
Загрузка ...
|
|
| 33 | Шайба | Шайба |
Загрузка ...
|
|
| 34 | Шайба | Шайба |
Загрузка ...
|
|
| 35 | Шайба | Шайба |
Загрузка ...
|
|
| 36 | Шайба | Шайба |
Загрузка ...
|
|
| 37 | Шплинт | Шплинт |
Загрузка ...
|
|
| 38 | Шплинт | Шплинт |
Загрузка ...
|
|
| 39 | Шплинт | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
