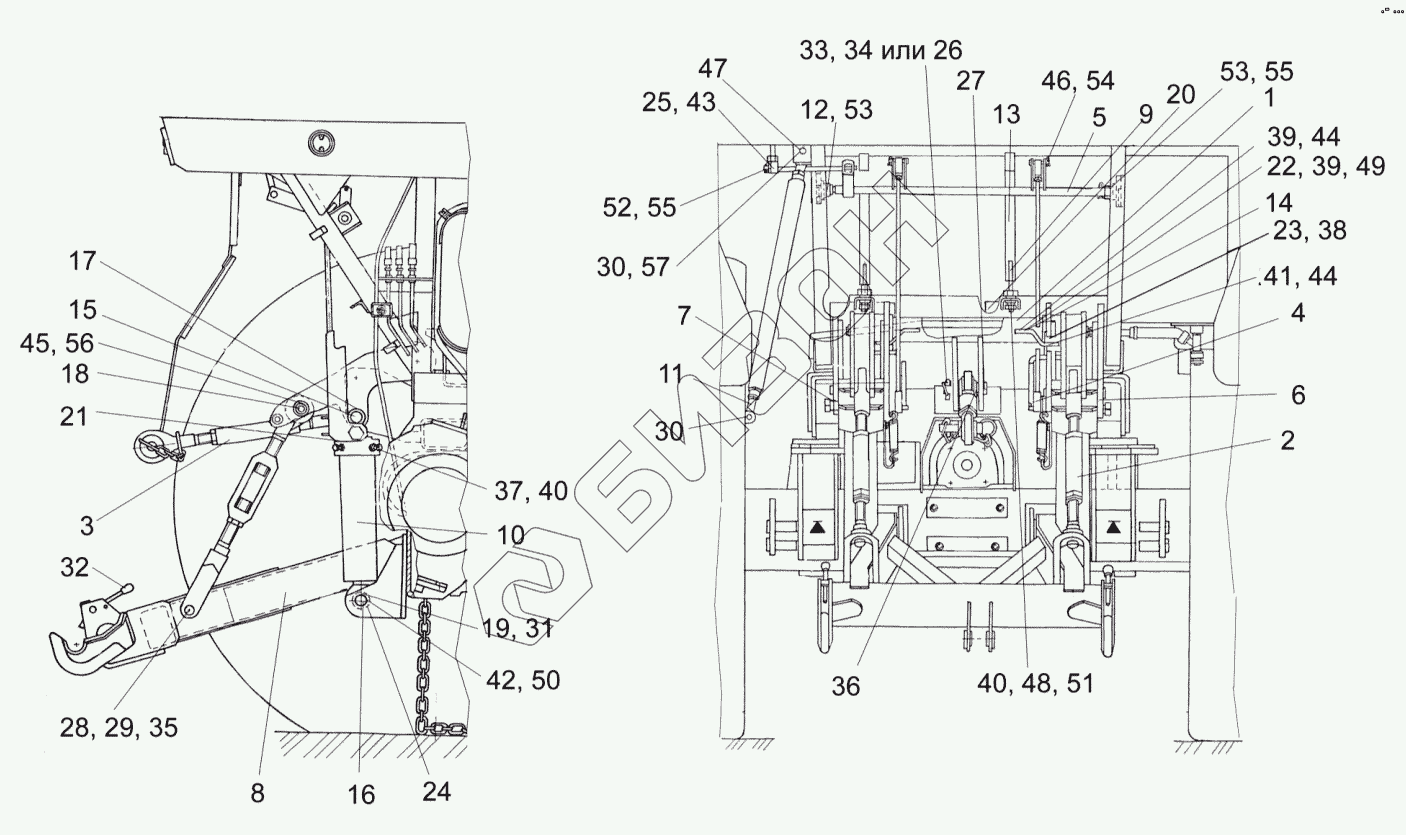

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Установка навески (зерноуборка)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
53
54
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС-7-0104020А | Вал поворотный |
Загрузка ...
|
|
| 2 | УЭС-7-0104030А | Раскос |
Загрузка ...
|
|
| 3 | УЭС-7-0104050 | Тяга центральная |
Загрузка ...
|
|
| 4 | УЭС-7-0104120 | Тяга |
Загрузка ...
|
|
| 5 | УЭС-7-0104130 | Вал |
Загрузка ...
|
|
| 6 | УЭС-7-0104140А | Меxанизм фиксации |
Загрузка ...
|
|
| 7 | УЭС-7-0104140А-02 | Меxанизм фиксации |
Загрузка ...
|
|
| 8 | УЭС-7-0104160 | Рамка |
Загрузка ...
|
|
| 9 | УЭС-7-0500200 | Хомут |
Загрузка ...
|
|
| 10 | УЭС-7-0602200 | Гидроцилиндр |
Загрузка ...
|
|
| 11 | УЭС-7-1000250 | Стяжка |
Загрузка ...
|
|
| 12 | КИЛ 0119207 | Опора |
Загрузка ...
|
|
| 13 | УЭС-7-0000901 | Клин |
Загрузка ...
|
|
| 14 | УЭС-7-0104513 | Кронштейн |
Загрузка ...
|
|
| 15 | УЭС-7-0104621 | Палец |
Загрузка ...
|
|
| 16 | УЭС-7-0104607 | Палец |
Загрузка ...
|
|
| 17 | УЭС-7-0104618 | Штифт |
Загрузка ...
|
|
| 18 | УЭС-7-0104619 | Палец |
Загрузка ...
|
|
| 19 | УЭС-7-0104809 | Втулка |
Загрузка ...
|
|
| 20 | УЭС-7-1000001А-04 | Прокладка |
Загрузка ...
|
|
| 21 | УЭС 0000494 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | УЭС 0000501 | Гайка |
Загрузка ...
|
|
| 23 | УЭС 0100405 | Шайба |
Загрузка ...
|
|
| 24 | УЭС 0104426 | Пружина |
Загрузка ...
|
|
| 25 | УЭС 0104517-01 | Наконечник |
Загрузка ...
|
|
| 26 | УЭС 0104609-01 | Чека |
Загрузка ...
|
|
| 27 | УЭС 0104624 | Палец |
Загрузка ...
|
|
| 28 | УЭС 0104627А | Палец |
Загрузка ...
|
|
| 29 | УЭС 0104672 | Втулка |
Загрузка ...
|
|
| 30 | УЭС 1000805 | Втулка |
Загрузка ...
|
|
| 31 | ПКК 0135432А | Шайба |
Загрузка ...
|
|
| 32 | А 61.01.014-А7 | Рукоятка |
Загрузка ...
|
|
| 33 | А 61.05.004 | Кольцо |
Загрузка ...
|
|
| 34 | А 61.05.005 | Чека |
Загрузка ...
|
|
| 35 | А 61.07.001 | Шплинт |
Загрузка ...
|
|
| 36 | 142-4605047-01 | Втулка |
Загрузка ...
|
|
| 37 | Болт | Болт |
Загрузка ...
|
|
| 38 | Болт | Болт |
Загрузка ...
|
|
| 39 | Болт | Болт |
Загрузка ...
|
|
| 40 | Гайка | Гайка |
Загрузка ...
|
|
| 41 | Гайка | Гайка |
Загрузка ...
|
|
| 42 | Гайка | Гайка |
Загрузка ...
|
|
| 43 | Гайка | Гайка |
Загрузка ...
|
|
| 44 | Гайка | Гайка |
Загрузка ...
|
|
| 45 | Гайка | Гайка |
Загрузка ...
|
|
| 46 | Ось | Ось |
Загрузка ...
|
|
| 47 | Ось | Ось |
Загрузка ...
|
|
| 48 | Шайба | Шайба |
Загрузка ...
|
|
| 49 | Шайба | Шайба |
Загрузка ...
|
|
| 50 | Шайба | Шайба |
Загрузка ...
|
|
| 51 | Шайба | Шайба |
Загрузка ...
|
|
| 52 | Шайба | Шайба |
Загрузка ...
|
|
| 53 | Шайба | Шайба |
Загрузка ...
|
|
| 54 | Шплинт | Шплинт |
Загрузка ...
|
|
| 55 | Шплинт | Шплинт |
Загрузка ...
|
|
| 56 | Шплинт | Шплинт |
Загрузка ...
|
|
| 57 | Шплинт | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
