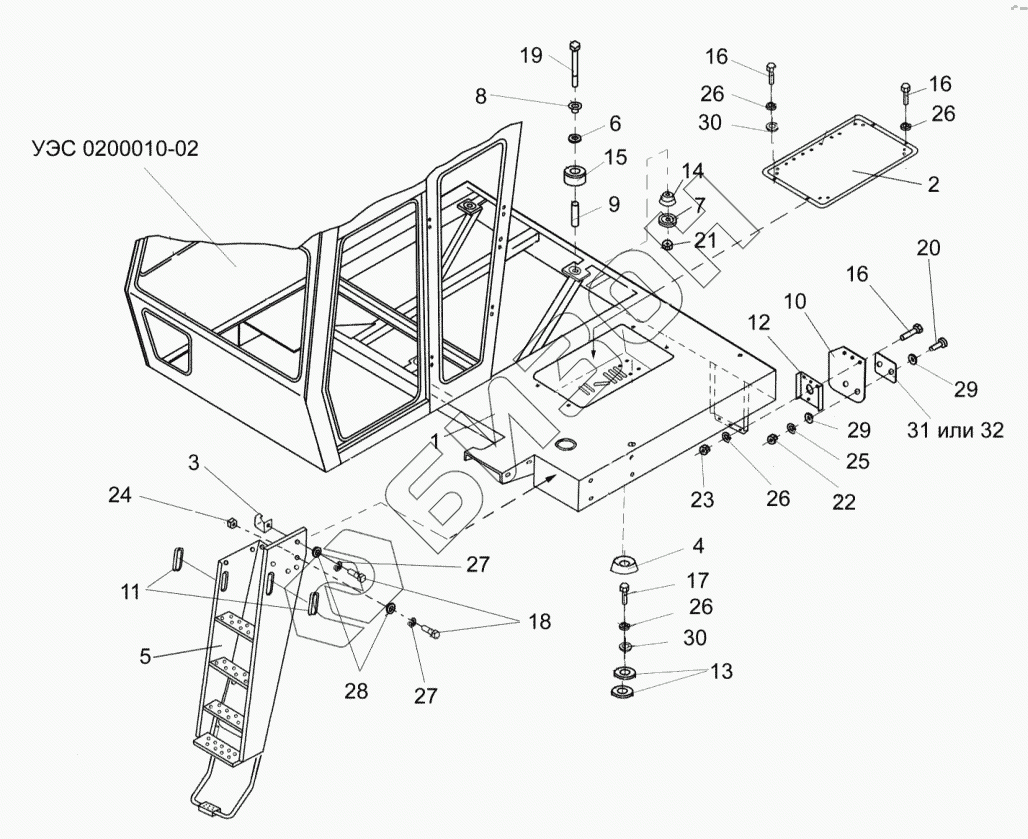

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Установка трапа УЭС-7-1000030А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
УЭС-7-1000030А
УЭС 0200010-02
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
28
29
29
30
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
УЭС-7-1000030А УЭС-7-1000030А Трап
Загрузка ...
УЭС 0200010-02 УЭС 0200010-02 Каркас кабины
Загрузка ...
1 УЭС-7-1000000 Площадка входа
Загрузка ...
2 УЭС-7-1000400 Крышка
Загрузка ...
3 УЭC-7-1000420 Скоба
Загрузка ...
4 УЭС 1000580-01 Упор
Загрузка ...
5 УЭС-7-1000200А Трап
Загрузка ...
6 УЭС 0302627 Шайба
Загрузка ...
7 УЭС 0302628 Шайба
Загрузка ...
8 УЭС 0302631 Втулка
Загрузка ...
9 УЭС 0300849 Трубка дистанционная
Загрузка ...
10 УЭС 1000003 Брызговик
Загрузка ...
11 УЭС 1000005 Уплотнение
Загрузка ...
12 УЭС 1000499-01 Брызговик
Загрузка ...
13 УЭС 1000511-01 Пластина
Загрузка ...
14 70С-6702024 Буфер
Загрузка ...
15 70С-6702029-01 Амортизатор
Загрузка ...
16 Болт Болт
Загрузка ...
17 Болт Болт
Загрузка ...
18 Болт Болт
Загрузка ...
19 Болт Болт
Загрузка ...
20 Винт Винт
Загрузка ...
21 Гайка Гайка
Загрузка ...
22 Гайка Гайка
Загрузка ...
23 Гайка Гайка
Загрузка ...
24 Гайка Гайка
Загрузка ...
25 Шайба Шайба
Загрузка ...
26 Шайба Шайба
Загрузка ...
27 Шайба Шайба
Загрузка ...
28 Шайба Шайба
Загрузка ...
29 Шайба Шайба
Загрузка ...
30 Шайба Шайба
Загрузка ...
31 3202.3731 Световозвращатель
Загрузка ...
32 3202.3731 Световозвращатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
