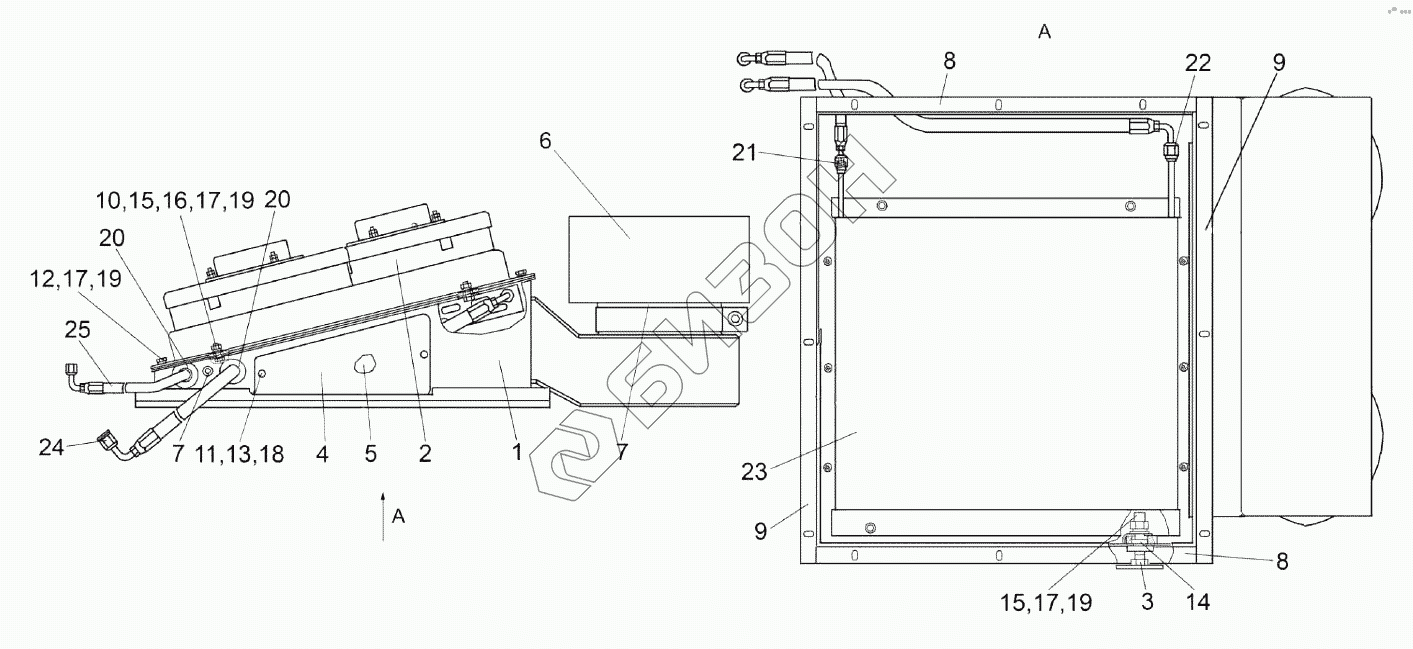

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Конденсатор УЭС-7-0203400А
/77.gif)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
17
17
18
19
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-0203400А | УЭС-7-0203400А | Конденсатор |
Загрузка ...
|
|
| 1 | УЭС-7-0203410А | Корпус |
Загрузка ...
|
|
| 2 | УЭС-7-0203420А | Вентилятор |
Загрузка ...
|
|
| 3 | УЭС-7-0200460 | Опора |
Загрузка ...
|
|
| 4 | УЭС-7-0203470 | Крышка |
Загрузка ...
|
|
| 5 | УЭС-7-0203470-01 | Крышка |
Загрузка ...
|
|
| 6 | 31-12С3-1А | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 7 | КИС0140061 | Втулка |
Загрузка ...
|
|
| 8 | УЭС-7-0203031А | Прокладка |
Загрузка ...
|
|
| 9 | УЭС-7-0203032А | Прокладка |
Загрузка ...
|
|
| 10 | УЭС-7-0203603 | Болт |
Загрузка ...
|
|
| 11 | ПКК0190801 | Втулка |
Загрузка ...
|
|
| 12 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 13 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5916 | Гайка М8-6G-5916 |
Загрузка ...
|
|
| 17 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 19 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 20 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 21 | 08-002562-00 | Кольцо уплотнительное 9/16 |
Загрузка ...
|
|
| 22 | 08-003502-00 | Кольцо уплотнительное 3/4 |
Загрузка ...
|
|
| 23 | 02-000503-00 | Конденсатор |
Загрузка ...
|
|
| 24 | 05-070022-00 | Хладонопровод |
Загрузка ...
|
|
| 25 | 05-070021-03 | Хладонопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
