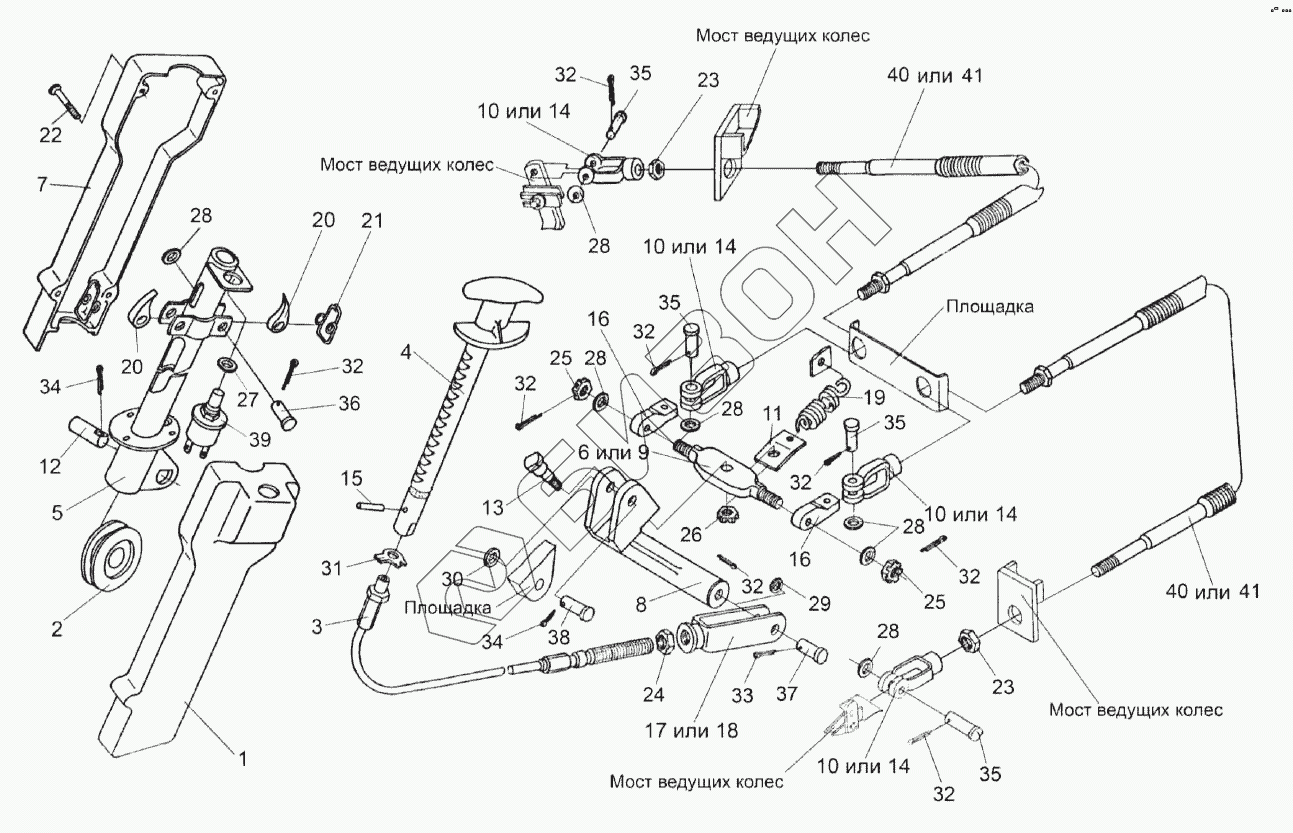

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Привод стояночного тормоза
/99.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
14
14
15
16
16
17
18
19
20
20
21
22
23
23
24
25
25
26
27
28
28
28
28
28
28
29
30
31
32
32
32
32
32
32
32
32
33
34
34
35
35
35
35
36
37
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0300710-01 | УЭС0300710-01 | Колонка привода |
Загрузка ...
|
|
| 1 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС0300720 | Ролик в сборе |
Загрузка ...
|
|
| 3 | УЭС0300730 | Тросик |
Загрузка ...
|
|
| 4 | УЭС0300740 | Ручка |
Загрузка ...
|
|
| 5 | УЭС0300760 | Корпус |
Загрузка ...
|
|
| 6 | РСМ10.04.15.130 | Качалка |
Загрузка ...
|
|
| 7 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 8 | УЭС0300205-01 | Рычаг |
Загрузка ...
|
|
| 9 | УЭС0300308 | Качалка |
Загрузка ...
|
|
| 10 | УЭС0300325 | Вилка |
Загрузка ...
|
|
| 11 | УЭС0300522 | Пластина |
Загрузка ...
|
|
| 12 | УЭС0300619 | Ось |
Загрузка ...
|
|
| 13 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 14 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 15 | УЭС0300692 | Штифт |
Загрузка ...
|
|
| 16 | УЭС0302611 | Сухарик |
Загрузка ...
|
|
| 17 | КИС0119318Б-01 | Вилка |
Загрузка ...
|
|
| 18 | КИЛ0119652 | Вилка |
Загрузка ...
|
|
| 19 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 20 | 54-40752 | Собачка |
Загрузка ...
|
|
| 21 | 54-60311 | Пружина |
Загрузка ...
|
|
| 22 | ВинтВМ4-6ех25-17473 | Винт ВМ 4-6ех25-17473 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ8-6Н-5915 | Гайка М8-6Н-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 28 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 29 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 31 | Шайба8.01-13463 | Шайба 8.01-13463 |
Загрузка ...
|
|
| 32 | Шплинт2x20-397 | Шплинт 2x20-397 |
Загрузка ...
|
|
| 33 | Шплинт3,2x20-397 | Шплинт 3,2x20-397 |
Загрузка ...
|
|
| 34 | Шплинт4x25-397 | Шплинт 4x25-397 |
Загрузка ...
|
|
| 35 | Ось6-8Ь12x30-9650 | Ось |
Загрузка ...
|
|
| 36 | Ось6-8Ь12x36-9650 | Ось |
Загрузка ...
|
|
| 37 | Ось6-1ОМ2x36-9650 | Ось |
Загрузка ...
|
|
| 38 | Ось6-14М2x45-9650 | Ось |
Загрузка ...
|
|
| 39 | ВК12-2 | Выключатель |
Загрузка ...
|
|
| 40 | 113-075-02900 | Трос дистанционного управления |
Загрузка ...
|
|
| 41 | 113-075-04000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
