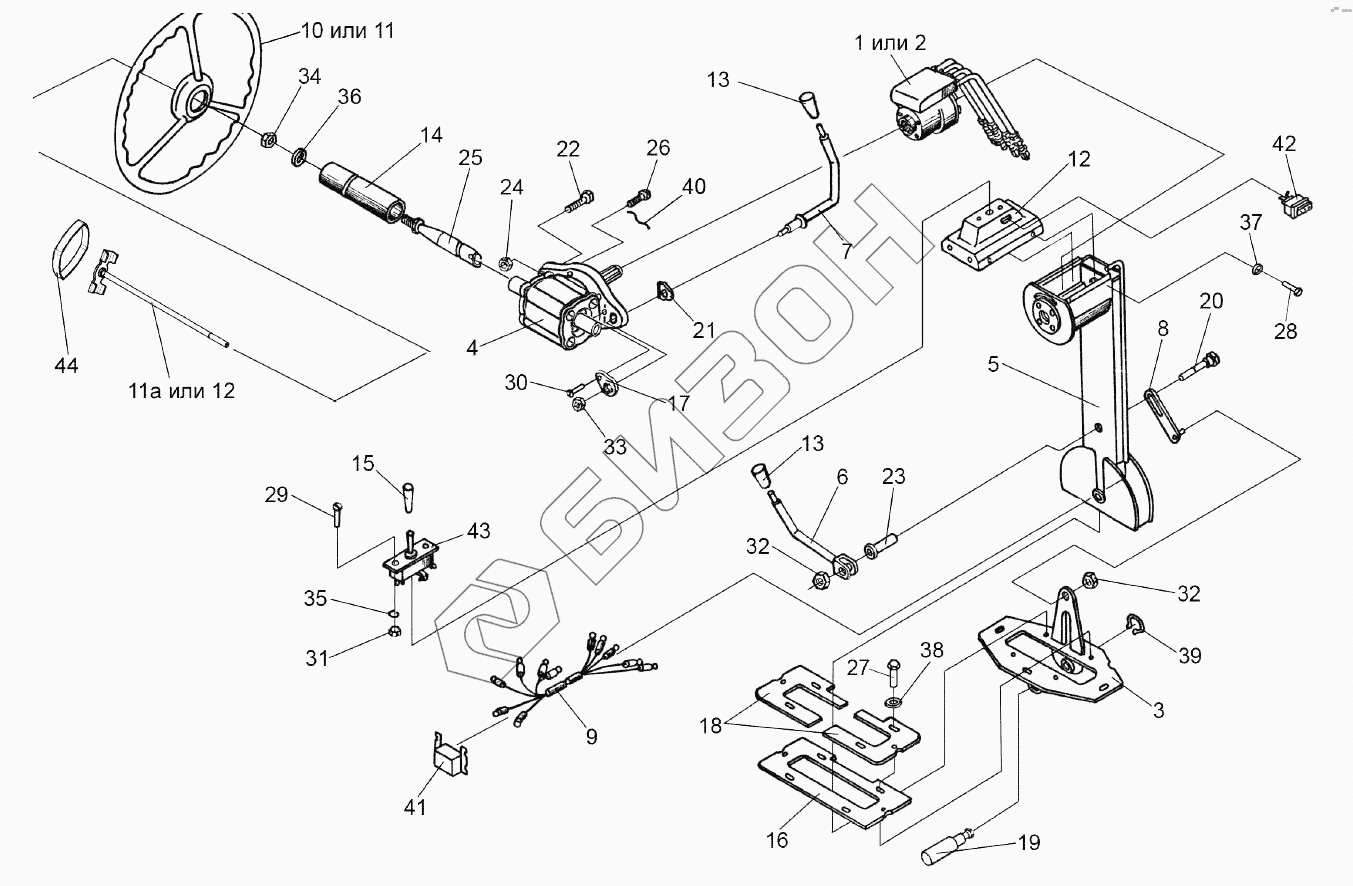

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Рулевая колонка УЭС-7-0300100
/108.gif)
1
2
3
4
5
6
7
8
9
10
11
11а
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-0300100 | УЭС-7-0300100 | Рулевая колонка |
Загрузка ...
|
|
| 1 | УЭС-7-0603200 | Насос-дозатор |
Загрузка ...
|
|
| 2 | УЭС-7-0603200-01 | Насос-дозатор |
Загрузка ...
|
|
| 3 | УЭС0300050 | Кронштейн |
Загрузка ...
|
|
| 4 | УЭС0300110 | Редуктор |
Загрузка ...
|
|
| 5 | УЭС0300130А | Основание |
Загрузка ...
|
|
| 6 | УЭС0300160 | Рычаг |
Загрузка ...
|
|
| 7 | УЭС0300170 | Рычаг |
Загрузка ...
|
|
| 8 | УЭС0302220 | Тяга |
Загрузка ...
|
|
| 9 | УЭС0700710 | Жгут |
Загрузка ...
|
|
| 10 | КЗК-12-0122300 | Колесо рулевое |
Загрузка ...
|
|
| 11 | УЭС0302560 | Колесо рулевое |
Загрузка ...
|
|
| 11а | УЭС0302540 | Зажим |
Загрузка ...
|
|
| 12 | КИС0144360 | Зажим |
Загрузка ...
|
|
| 12а | УЭС0300041 | Крышка |
Загрузка ...
|
|
| 13 | УЭС0300053 | Ручка |
Загрузка ...
|
|
| 14 | УЭС0300054 | Чехол |
Загрузка ...
|
|
| 15 | УЭС0300055 | Наконечник |
Загрузка ...
|
|
| 16 | УЭС0300089 | Уплотнение |
Загрузка ...
|
|
| 17 | УЭС0300438 | Шайба |
Загрузка ...
|
|
| 18 | УЭС0300454 | Прижим |
Загрузка ...
|
|
| 19 | УЭС0300616 | Ось |
Загрузка ...
|
|
| 20 | УЭС0300627А | Стержень |
Загрузка ...
|
|
| 21 | УЭС0300675 | Прижим |
Загрузка ...
|
|
| 22 | УЭС0300679А | Болт |
Загрузка ...
|
|
| 23 | УЭС0300835 | Втулка |
Загрузка ...
|
|
| 24 | ПКК0200625-01 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 25 | 70-3401074-Б | Вал рулевой |
Загрузка ...
|
|
| 26 | Болт3М10-6ех20-7796 | Болт 3М10-6ех20-7796 |
Загрузка ...
|
|
| 27 | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 28 | Винт4х14-10621 | Винт 4х14-10621 |
Загрузка ...
|
|
| 29 | ВинтВ.М4-6ех12-17473 | Винт В.М4-6ех12-17473 |
Загрузка ...
|
|
| 30 | ВинтВ.М6-6ех10-17473 | Винт В.М6-6ех10-17473 |
Загрузка ...
|
|
| 31 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 32 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ10-LH-6G-5915 | Гайка М10-LH-6G-5915 |
Загрузка ...
|
|
| 34 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 35 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 37 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 38 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 39 | В28-13940 | Кольцо В28-13940 |
Загрузка ...
|
|
| 40 | Проволока1,6-0-4-3282 | Проволока 1,6-0-4-3282 |
Загрузка ...
|
|
| 41 | 602606 | Колодка гнездовая |
Загрузка ...
|
|
| 42 | 2212.3803-07 | Лампа контрольная 2212.3803-07 |
Загрузка ...
|
|
| 43 | 5102.3709 | Переключатель |
Загрузка ...
|
|
| 44 | 80-3401082 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
