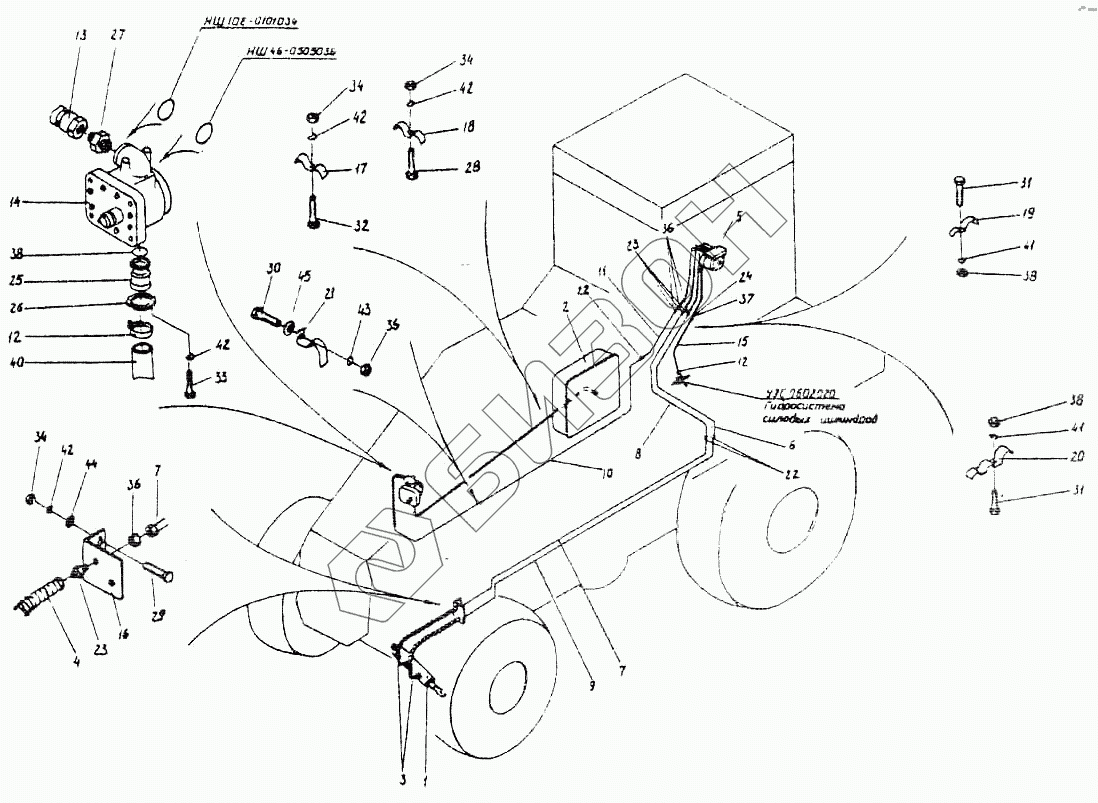

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Гидросистема рулевого управления
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
34
35
36
36
37
38
38
38
40
41
41
42
42
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС0109040 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | УЭС-0601380 | Бак масляный |
Загрузка ...
|
|
| 3 | УЭС0602060 | Угольник |
Загрузка ...
|
|
| 4 | УЭС0602170 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | УЭС0602350 | Насос-дозатор |
Загрузка ...
|
|
| 6 | УЭС0602600 | Трубопровод |
Загрузка ...
|
|
| 7 | УЭС0602730 | Трубопровод |
Загрузка ...
|
|
| 8 | УЭС0602750 | Трубопровод |
Загрузка ...
|
|
| 9 | УЭС0602830 | Трубопровод |
Загрузка ...
|
|
| 10 | УЭС0603290 | Трубопровод |
Загрузка ...
|
|
| 11 | УЭС0603320 | Трубопровод |
Загрузка ...
|
|
| 12 | Л23-02.170 | Хомут |
Загрузка ...
|
|
| 13 | Н.036.83.060 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | НШ10В-03 | Гидронасос |
Загрузка ...
|
|
| 15 | УЭС0602013-02 | Рукав |
Загрузка ...
|
|
| 16 | УЭС0602412 | Кронштейн |
Загрузка ...
|
|
| 17 | УЭС0602423 | Прижим |
Загрузка ...
|
|
| 18 | УЭС0602423-01 | Прижим |
Загрузка ...
|
|
| 19 | УЭС0602435 | Прижим |
Загрузка ...
|
|
| 20 | УЭС0602436 | Прижим |
Загрузка ...
|
|
| 21 | УЭС-0602454 | Прижим |
Загрузка ...
|
|
| 22 | УЭС0602602-01 | Прижим |
Загрузка ...
|
|
| 23 | УЭС0602624-02 | Штуцер |
Загрузка ...
|
|
| 24 | УЭС0602655 | Переходник |
Загрузка ...
|
|
| 25 | УЭС0602802 | Фланец |
Загрузка ...
|
|
| 26 | УЭС0603627 | Полуфланец |
Загрузка ...
|
|
| 27 | Н.036.04.003 | Штуцер ввертный |
Загрузка ...
|
|
| 28 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 29 | Болт М8-6gх35-7796 | Болт М8-6gх35-7796 |
Загрузка ...
|
|
| 30 | Болт М10-6gх20-7796 | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 31 | Болт М6-6ех 12-7798 | Болт М6-6ех 12-7798 |
Загрузка ...
|
|
| 32 | Болт М8-6gх20-7802 | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 33 | Винт М8-6ех20-11738 | Винт М8-6ех20-11738 |
Загрузка ...
|
|
| 34 | Гайка М8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 35 | Гайка М10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 36 | Гайка М16х1,5.6G-2526 | Гайка М16х1,5.6G-2526 |
Загрузка ...
|
|
| 37 | Гайка М20х1,5.6G-2526 | Гайка М20х1,5.6G-2526 |
Загрузка ...
|
|
| 38 | Гайка М6.6G-5915 | Гайка М6.6G-5915 |
Загрузка ...
|
|
| 39 | Кольцо 019-023-25-2-2-18829/9833 | Кольцо 019-023-25-2-2-18829/9833 |
Загрузка ...
|
|
| 40 | Рукав Б-1-25-5398 L= 4700мм | Рукав Б-1-25-5398 L= 4700мм |
Загрузка ...
|
|
| 41 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба 10.65 Г-6402 | Шайба 10.65 Г-6402 |
Загрузка ...
|
|
| 44 | Шайба 3.01-11371 | Шайба 3.01-11371 |
Загрузка ...
|
|
| 45 | Шайба 10.01-1 1371 | Шайба 10.01-1 1371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
