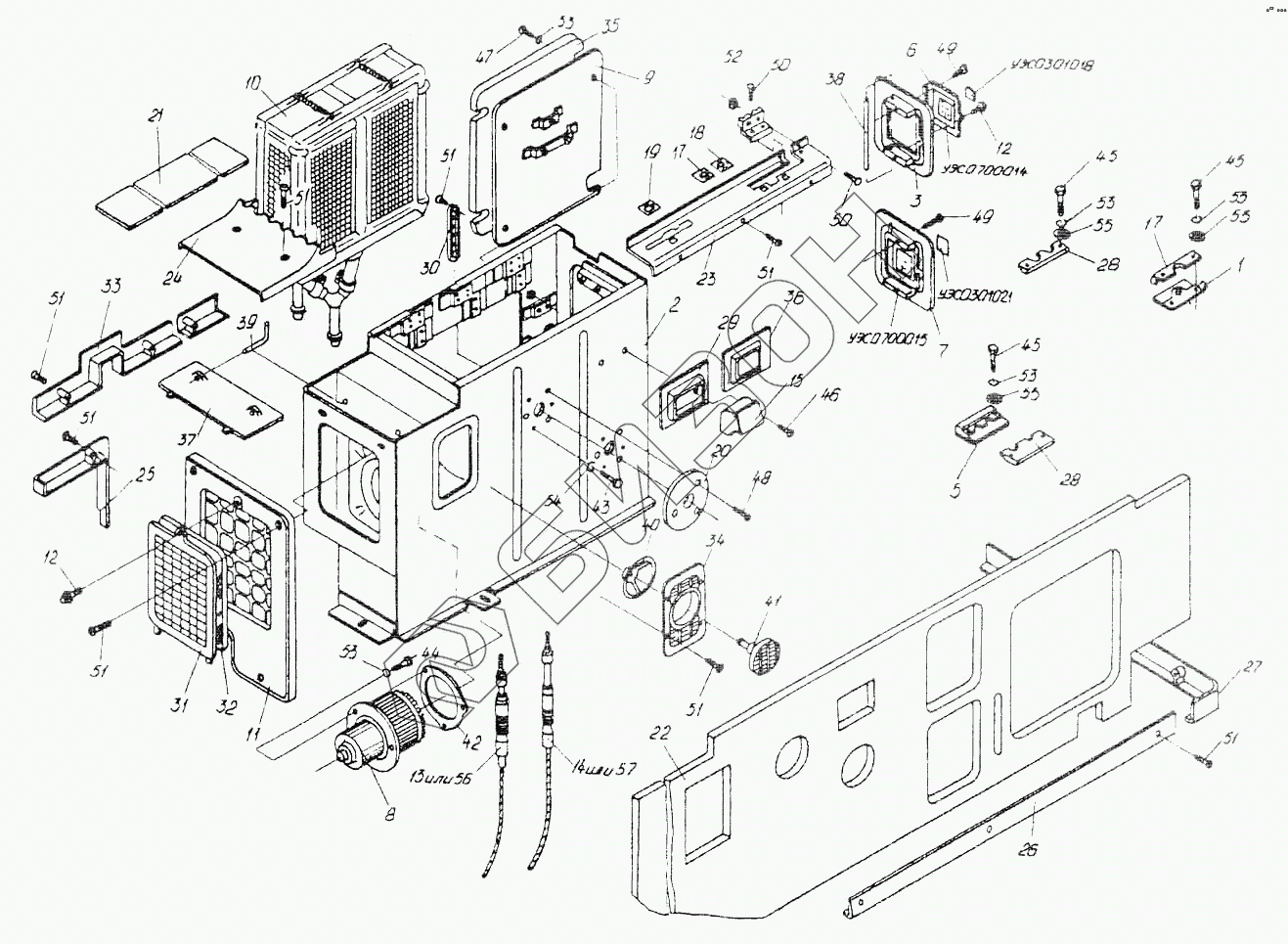

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Пульт управления УЭС0301000
1
2
3
5
6
7
8
9
10
11
12
12
13
14
15
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
49
50
50
51
51
51
51
51
51
51
52
53
53
53
53
53
54
55
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0301360 | УЭС0301360 | Решетка |
Загрузка ...
|
|
| УЭС0301270 | УЭС0301270 | Крышка |
Загрузка ...
|
|
| УЭС0301410 | УЭС0301410 | Решетка |
Загрузка ...
|
|
| УЭС0301380 | УЭС0301380 | Крышка |
Загрузка ...
|
|
| УЭС0301400 | УЭС0301400 | Стенка |
Загрузка ...
|
|
| 1 | УЭС0300820 | Прижим |
Загрузка ...
|
|
| 2 | УЭС0301130 | Каркас |
Загрузка ...
|
|
| 3 | УЭС0301160 | Крышка |
Загрузка ...
|
|
| 4 | УЭС0301180 | Накладка |
Загрузка ...
|
|
| 5 | УЭС0301210 | Прижим |
Загрузка ...
|
|
| 6 | УЭС0301240 | Крышка |
Загрузка ...
|
|
| 7 | УЭС0301280 | Крышка |
Загрузка ...
|
|
| 8 | УЭС0301310 | Вентилятор |
Загрузка ...
|
|
| 9 | УЭС0301390 | Стенка |
Загрузка ...
|
|
| 10 | УЭС0301430 | Блок радиаторов |
Загрузка ...
|
|
| 11 | УЭС0301440 | Решетка |
Загрузка ...
|
|
| 12 | РСМ10.04.20.630 | Ручка |
Загрузка ...
|
|
| 13 | 23.558.11.200-19 | Трос дистанционного управления |
Загрузка ...
|
|
| 14 | 23.558.11.300-08 | Трос дистанционного управления |
Загрузка ...
|
|
| 15 | 2103-8203200 | Пепельница |
Загрузка ...
|
|
| 16 | УЭС0300007 | Прижим |
Загрузка ...
|
|
| 17 | УЭС0300064 | Табличка |
Загрузка ...
|
|
| 18 | УЭС0300064-01 | Табличка |
Загрузка ...
|
|
| 19 | УЭС03000067 | Табличка символ |
Загрузка ...
|
|
| 20 | УЭС0301001 | Крышка |
Загрузка ...
|
|
| 21 | УЭС0301002 | Накладка |
Загрузка ...
|
|
| 22 | УЭС0301003 | Обивка пульта |
Загрузка ...
|
|
| 23 | УЭС0301005 | Крышка |
Загрузка ...
|
|
| 24 | УЭС0301006 | Накладка |
Загрузка ...
|
|
| 25 | УЭС0301007 | Уголок |
Загрузка ...
|
|
| 26 | УЭС0301008 | Уголок |
Загрузка ...
|
|
| 27 | УЭС0301009 | Уголок |
Загрузка ...
|
|
| 28 | УЭС0301011 | Прижим |
Загрузка ...
|
|
| 29 | УЭС0301019 | Фланец |
Загрузка ...
|
|
| 30 | УЭС0301024 | Накладка |
Загрузка ...
|
|
| 31 | УЭС0301027 | Решетка |
Загрузка ...
|
|
| 32 | УЭС0301028 | Фильтр |
Загрузка ...
|
|
| 33 | УЭС0301029 | Уголок |
Загрузка ...
|
|
| 34 | УЭС0301031 | Решетка |
Загрузка ...
|
|
| 35 | УЭС0301032 | Обшивка |
Загрузка ...
|
|
| 36 | УЭС0301048 | Фланец |
Загрузка ...
|
|
| 37 | УЭС0301452 | Пластина |
Загрузка ...
|
|
| 38 | УЭС0301604 | Ось |
Загрузка ...
|
|
| 39 | УЭС0301605 | Зажим |
Загрузка ...
|
|
| 40 | РСМ10.04.22.015 | Прижим |
Загрузка ...
|
|
| 41 | РСМ10.04.22.016 | Дефлектор |
Загрузка ...
|
|
| 42 | 70-8115168 | Прокладка |
Загрузка ...
|
|
| 43 | Болт М8-6ех12-7796 | Болт М8-6ех12-7796 |
Загрузка ...
|
|
| 44 | Болт М6-6ех 12-7798 | Болт М6-6ех 12-7798 |
Загрузка ...
|
|
| 45 | Болт М6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 46 | Винт ВМ3-6ех8-17473 | Винт ВМ3-6ех8-17473 |
Загрузка ...
|
|
| 47 | Винт ВМ6-6ех10-17473 | Винт ВМ6-6ех10-17473 |
Загрузка ...
|
|
| 48 | Винт В2М4-6ех16-17474 | Винт В2М4-6ех16-17474 |
Загрузка ...
|
|
| 49 | Винт В2М6-6ех10-17474 | Винт В2М6-6ех10-17474 |
Загрузка ...
|
|
| 50 | Винт ВМ4х12-17475 | Винт ВМ4х12-17475 |
Загрузка ...
|
|
| 51 | Винт 2-4х25-10620 | Винт 2-4х25-10620 |
Загрузка ...
|
|
| 52 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 53 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 54 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 55 | Шайба 6.01-11371 | Шайба 6.01-11371 |
Загрузка ...
|
|
| 56 | Трос дистанционного управления двухстороннего действия серии 100, ход 75 мм ВВ, L=45 | Трос дистанционного управления двухстороннего действия серии 100, ход 75 мм ВВ, L=4500 мм |
Загрузка ...
|
|
| 57 | Трос дистанционного управления двухстороннего действия серии 120, ход 75 мм ВВ, L=29 | Трос дистанционного управления двухстороннего действия серии 120, ход 75 мм ВВ, L=2900 мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
