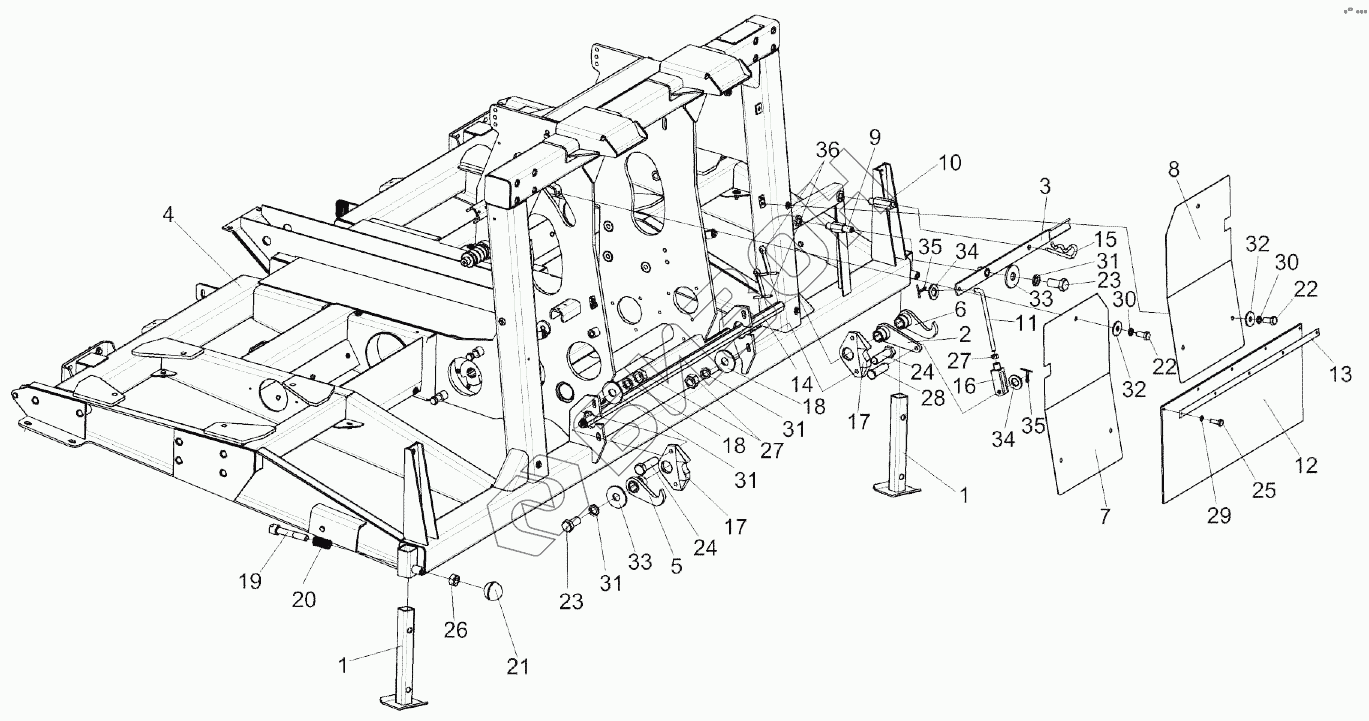

Графический каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1. Установка механизма фиксации
/7.gif)
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
26
27
27
28
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ЖГР-3-0200010-02 | ЖГР-3-0200010-02 | Жатка для грубостебельных культур |
Загрузка ...
|
|
| ЖГР-3-0200010 | ЖГР-3-0200010 | Жатка для грубостебельных культур |
Загрузка ...
|
|
| 1 | ЖГР-2-0200280 | Стойка |
Загрузка ...
|
|
| 2 | ЖГР-2-0200330 | Рычаг |
Загрузка ...
|
|
| 3 | ЖГР-2-0200350 | Рукоятка |
Загрузка ...
|
|
| 4 | ЖГР-3-0201010 | Рама главная |
Загрузка ...
|
|
| 4 | ЖГР-3-0201010-01 | Рама главная |
Загрузка ...
|
|
| 5 | КВС-1-3918000 | Крюк |
Загрузка ...
|
|
| 6 | КВС-1-3918000-01 | Крюк |
Загрузка ...
|
|
| 7 | ЖГР-2-0200464 | Панель |
Загрузка ...
|
|
| 8 | ЖГР-2-0200464-01 | Панель |
Загрузка ...
|
|
| 9 | ЖГР-2-0200611 | Ось |
Загрузка ...
|
|
| 10 | ЖГР-2-0200612 | Палец |
Загрузка ...
|
|
| 11 | ЖГР-2-0200621 | Тяга |
Загрузка ...
|
|
| 12 | ЖГР-3-0200031 | Фартук |
Загрузка ...
|
|
| 13 | ЖГР-3-0200457 | Планка |
Загрузка ...
|
|
| 14 | ЖГР-3-0200619 | Вал фиксатора |
Загрузка ...
|
|
| 15 | ЖКЛ0000609 | Шплинт |
Загрузка ...
|
|
| 16 | КВС0550611 | Вилка |
Загрузка ...
|
|
| 17 | КВС-1-3900603 | Ловитель |
Загрузка ...
|
|
| 18 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 19 | ПКК0201629 | Фиксатор |
Загрузка ...
|
|
| 20 | ПКК0201634 | Пружина |
Загрузка ...
|
|
| 21 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
|
| 22 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 24 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 25 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 26 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 28 | Ось6-12b12х40-9650 | Ось 6-12 b12х40-9650 |
Загрузка ...
|
|
| 29 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 35 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 36 | Шплинт6,3х45-397 | Шплинт 6,3х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
