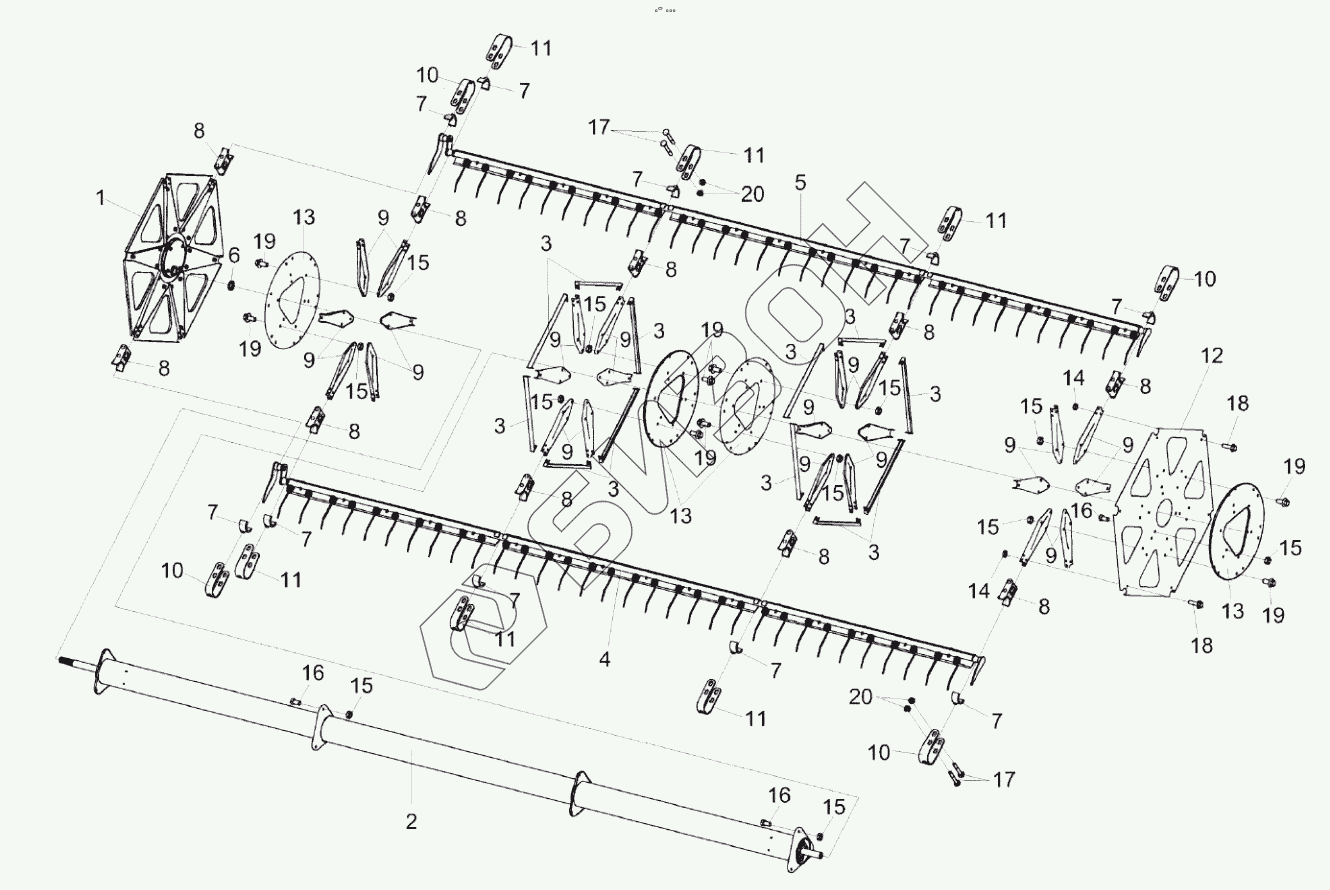

Графический каталог запасных частей к технике: Гомсельмаш ЖР-5. Мотовило КС-150С-1503010
КС-150С-1503010
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
11
11
12
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-1503010 | КС-150С-1503010 | Мотовило |
Загрузка ...
|
|
| 1 | КЗК-13-1503100А | Эксцентрик |
Загрузка ...
|
|
| 2 | КС-150С-1503020 | Вал мотовила |
Загрузка ...
|
|
| 3 | КС-150С-1503040 | Растяжка |
Загрузка ...
|
|
| 4 | КС-150С-1503550 | Граблина |
Загрузка ...
|
|
| 5 | КС-150С-1503550-01 | Граблина |
Загрузка ...
|
|
| 6 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 7 | КЗК-1420-1573007 | Полуподшипник |
Загрузка ...
|
|
| 8 | КЗК-1420-1573008 | Полуподшипник |
Загрузка ...
|
|
| 9 | КЗР 0303412 | Луч |
Загрузка ...
|
|
| 10 | КЗР 1573406 | Скоба |
Загрузка ...
|
|
| 11 | КЗР 1573416 | Скоба |
Загрузка ...
|
|
| 12 | КС-150С-1503407 | Кожух |
Загрузка ...
|
|
| 13 | КС-150С-1503411 | Диск |
Загрузка ...
|
|
| 14 | ПКК 0200625-01 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 15 | ПКК 0200625-02 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 16 | Болт М12-6еХ20-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М8-6еХ65-7802 | Болт |
Загрузка ...
|
|
| 18 | Болт DIN 6921-М10Х35-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 19 | Болт DIN 6921-М12Х25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 20 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
