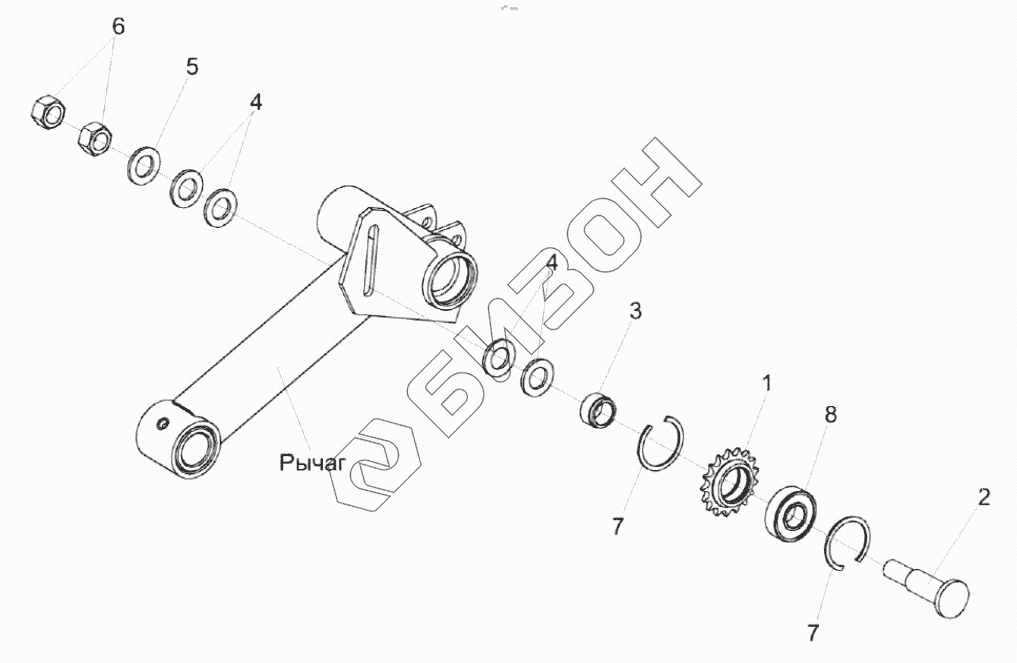

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-5-1. Установка звездочки КЗР 1510020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КЗР 1500010Б-29
КЗР 1510020
1
2
3
4
4
5
6
7
7
7
7
7
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗР 1500010Б-29 КЗР 1500010Б-29 Жатка для зерновых культур
Загрузка ...
КЗР 1510020 КЗР 1510020 Звездочка
Загрузка ...
1 КЗР 1510601 Звездочка
Загрузка ...
2 КЗР 1510602 Ось
Загрузка ...
3 КЗР 1510801 Втулка
Загрузка ...
4 КИС 0103485 Шайба
Загрузка ...
5 ПКК 0100449A Шайба
Загрузка ...
6 Гайка М16-6G – 2526 Гайка М16-6G – 2526
Загрузка ...
7 Кольцо В47 – 13941 Кольцо В47 – 13941
Загрузка ...
7 Кольцо В47 – 13943 Кольцо В47 – 13943
Загрузка ...
8 Подшипник 180204С17 – 8882 Подшипник 180204С17 – 8882
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
