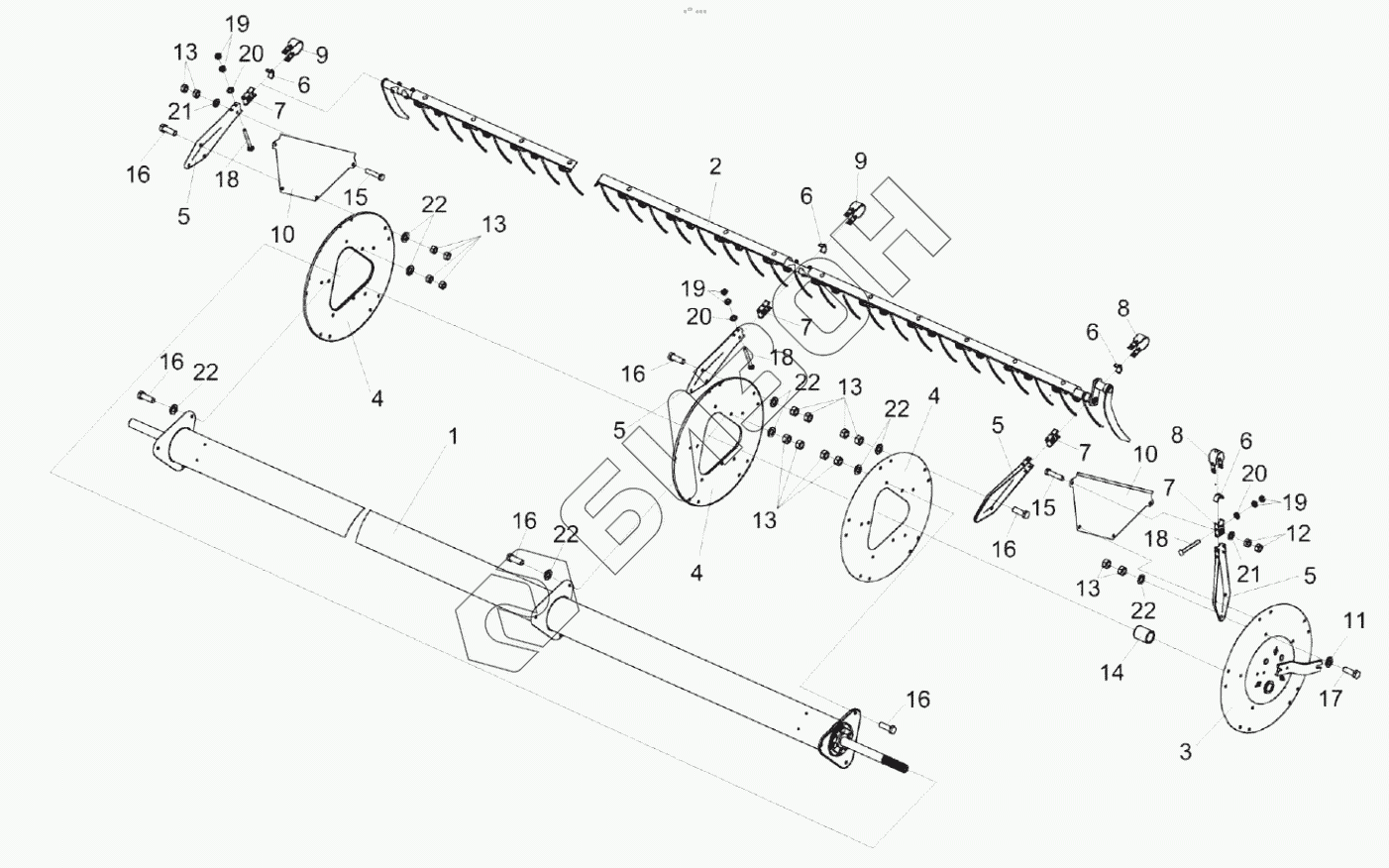

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2. Мотовило КЗК-5-1503010
КЗК-5-1503010
КЗК-5-1503010
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
13
13
13
13
14
15
15
16
16
16
16
16
16
17
18
18
18
19
19
19
20
20
20
21
21
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-1503010 | КЗК-5-1503010 | Мотовило |
Загрузка ...
|
|
| 1 | КЗК-5-1503020 | Вал мотовила |
Загрузка ...
|
|
| 2 | КЗК-5-1503550 | Граблина |
Загрузка ...
|
|
| 3 | КЗК-12-1573170 | Эксцентрик |
Загрузка ...
|
|
| 4 | КЗР 0303411 | Диск |
Загрузка ...
|
|
| 5 | КЗР 0303412 | Луч |
Загрузка ...
|
|
| 6 | КЗР 1573007 | Полуподшипник |
Загрузка ...
|
|
| 7 | КЗР 1573008 | Полуподшипник |
Загрузка ...
|
|
| 8 | КЗР 1573406 | Скоба |
Загрузка ...
|
|
| 9 | КЗР 1573416 | Скоба |
Загрузка ...
|
|
| 10 | КЗР 1573447 | Сектор |
Загрузка ...
|
|
| 11 | КЗР 1573448 | Шайба |
Загрузка ...
|
|
| 12 | ПКК0200625-01 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 13 | ПКК0200625-02 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 14 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 15 | Болт М10-6ех35 – 7796 | Болт М10-6ех35 – 7796 |
Загрузка ...
|
|
| 16 | Болт М12-6ех25 – 7796 | Болт М12-6ех25 – 7796 |
Загрузка ...
|
|
| 17 | Болт М12-6ех30 – 7796 | Болт М12-6ех30–7796 |
Загрузка ...
|
|
| 18 | Болт М8-6ех65 – 7802 | Болт |
Загрузка ...
|
|
| 19 | Гайка М8-8 DIN 980 Арт. 0369 8 | Гайка |
Загрузка ...
|
|
| 20 | Шайба С.8.01 – 6958 | Шайба |
Загрузка ...
|
|
| 21 | Шайба С.10.01 – 11371 | Шайба С.10.01 – 11371 |
Загрузка ...
|
|
| 22 | УЭС0100607 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
