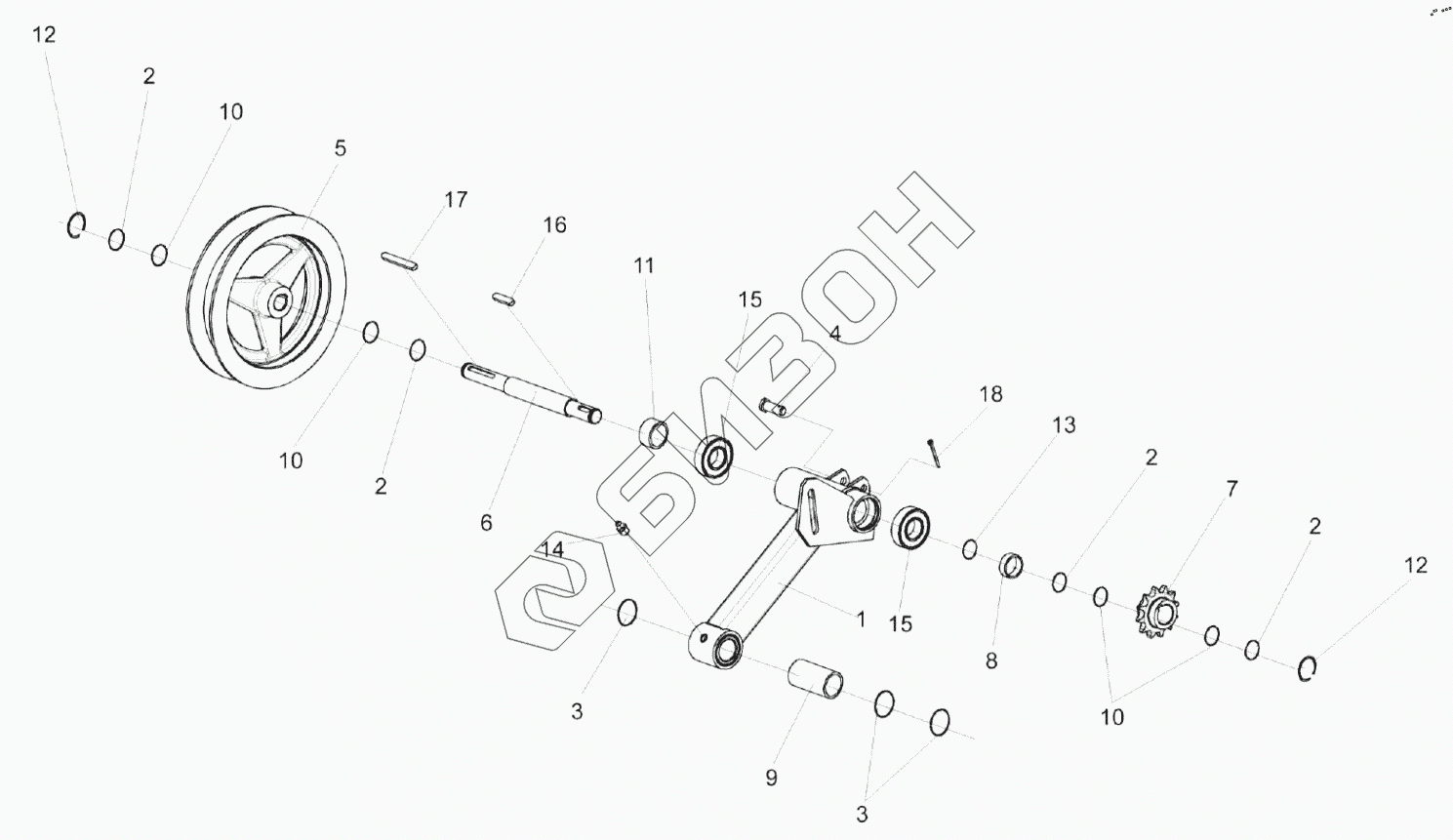

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-6-6. Установка рычага КЗР 1504200А
1
2
2
2
2
3
3
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1504200А | КЗР 1504200А | Рычаг |
Загрузка ...
|
|
| КЗР 1504220 | КЗР 1504220 | Рычаг |
Загрузка ...
|
|
| КЗР 1500010Б-28 | КЗР 1500010Б-28 | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗР 1504230А | Рычаг |
Загрузка ...
|
|
| 2 | КЗР 1500425 | Кольцо |
Загрузка ...
|
|
| 3 | КЗР 1500425-01 | Кольцо |
Загрузка ...
|
|
| 4 | КЗР 1500601 | Ось |
Загрузка ...
|
|
| 5 | КЗР 1504101 | Шкив |
Загрузка ...
|
|
| 6 | КЗР 1504601Б | Вал |
Загрузка ...
|
|
| 7 | КЗР 1504612 | Звездочка |
Загрузка ...
|
|
| 8 | КЗР 1504627 | Шайба |
Загрузка ...
|
|
| 9 | КЗР 1504631А | Втулка |
Загрузка ...
|
|
| 10 | КИС 0105438 | Шайба регулировочная |
Загрузка ...
|
|
| 11 | КЗК-5-1500601 | Втулка |
Загрузка ...
|
|
| 12 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 13 | Кольцо В52-13943 | Кольцо |
Загрузка ...
|
|
| 14 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 15 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 16 | Шпонка 8х7х28-23360 | Шпонка 8х7х28-23360 |
Загрузка ...
|
|
| 17 | Шпонка 8х7х70-23360 | Шпонка |
Загрузка ...
|
|
| 18 | Шплинт 3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
