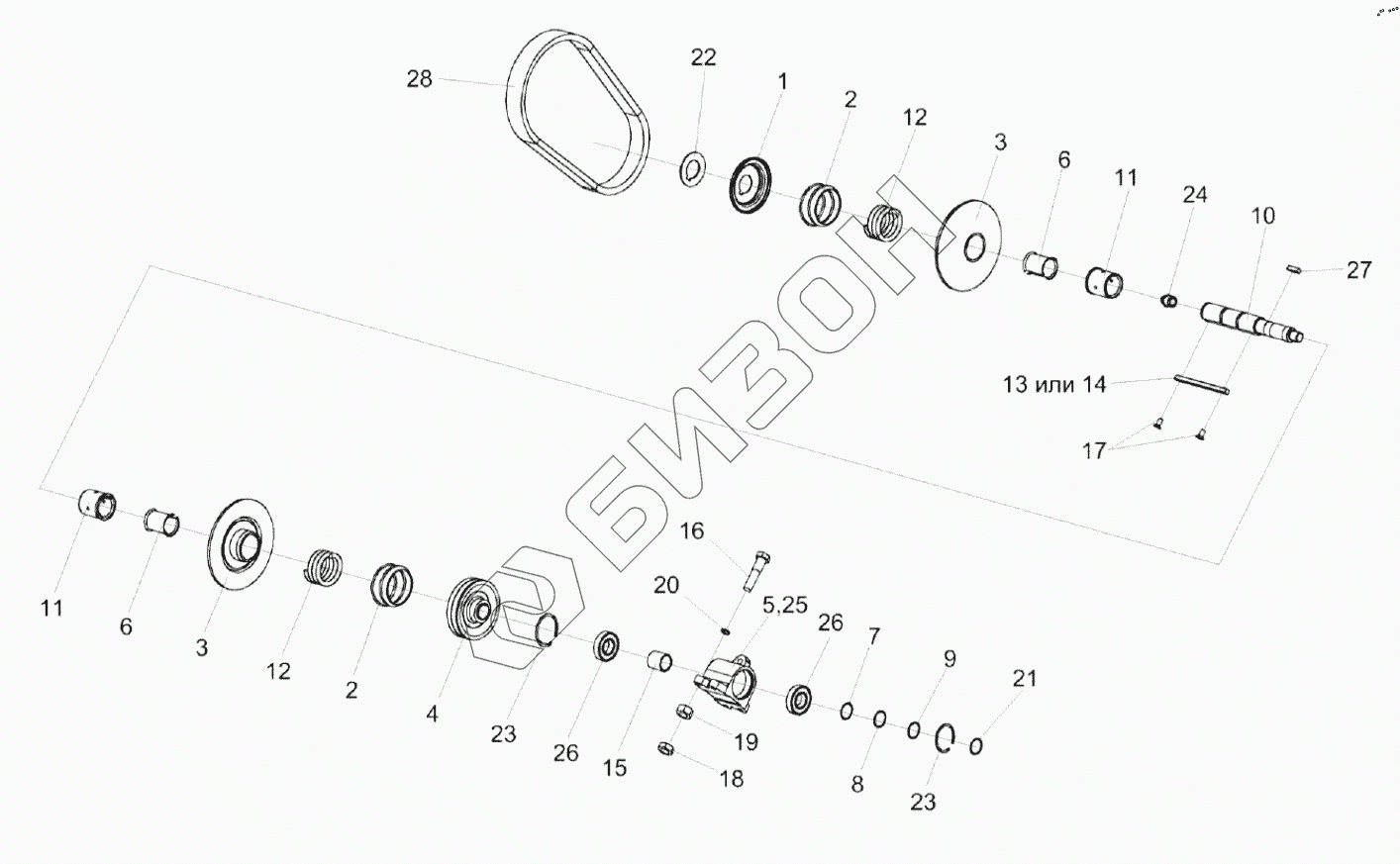

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-6-6. Вариатор КЗР 1514100А
1
2
2
3
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
26
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1514100А | КЗР 1514100А | Вариатор |
Загрузка ...
|
|
| КЗР 1500010Б-28 | КЗР 1500010Б-28 | Жатка для зерновых культур |
Загрузка ...
|
|
| КЗР 1514250 | КЗР 1514250 | Втулка |
Загрузка ...
|
|
| КЗР 1514240 | КЗР 1514240 | Диск |
Загрузка ...
|
|
| КЗР 1514220 | КЗР 1514220 | Вал |
Загрузка ...
|
|
| 1 | КЗР 1514230 | Упор |
Загрузка ...
|
|
| 2 | КЗР 1504002 | Кожух |
Загрузка ...
|
|
| 3 | КЗР 1514203 | Диск |
Загрузка ...
|
|
| 4 | КЗР 1514204 | Шкив |
Загрузка ...
|
|
| 5 | КЗР 1514207А | Корпус |
Загрузка ...
|
|
| 6 | КЗР 1514407 | Втулка |
Загрузка ...
|
|
| 7 | КЗР 1514505 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР 1514505-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР 1514505-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР 1514615 | Вал |
Загрузка ...
|
|
| 11 | КЗР 1514612 | Втулка |
Загрузка ...
|
|
| 12 | КЗР 1514622 | Пружина |
Загрузка ...
|
|
| 13 | КЗР 1514628 | Шпонка |
Загрузка ...
|
|
| 14 | КЗР 1514628-01 | Шпонка |
Загрузка ...
|
|
| 15 | КЗР 1514811 | Втулка |
Загрузка ...
|
|
| 16 | Болт М12-6ех55- 7796 | Болт |
Загрузка ...
|
|
| 17 | Винт В2.М6-6ех12 - 17475 | Винт |
Загрузка ...
|
|
| 18 | Гайка M12-6G- 2526 | Гайка |
Загрузка ...
|
|
| 19 | Гайка M12-6G-5915 | Гайка |
Загрузка ...
|
|
| 20 | Шайба С 12.01 -11371 | Шайба |
Загрузка ...
|
|
| 21 | Кольцо В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 22 | Кольцо В45-13942 | Кольцо В45-13942 |
Загрузка ...
|
|
| 23 | Кольцо В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 23 | Кольцо В80-13941 | Кольцо |
Загрузка ...
|
|
| 24 | Масленка 1.2- 19853 | Масленка |
Загрузка ...
|
|
| 25 | Масленка 2.2 - 19853 | Масленка |
Загрузка ...
|
|
| 26 | Подшипник 160307 - 8882 | Подшипник |
Загрузка ...
|
|
| 27 | Шпонка 2-10x8x28 - 23360 | Шпонка |
Загрузка ...
|
|
| 28 | Ремень SVX 52x16x1250 Li 30° | Ремень |
Загрузка ...
|
|
| 28 | Ремень 52x16x1250 Li 30° | Ремень |
Загрузка ...
|
|
| 28 | Ремень 52x16-1250 Li (AGRI 2864219) | Ремень |
Загрузка ...
|
|
| 28 | Ремень PHG VS 52x16x1250 | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
