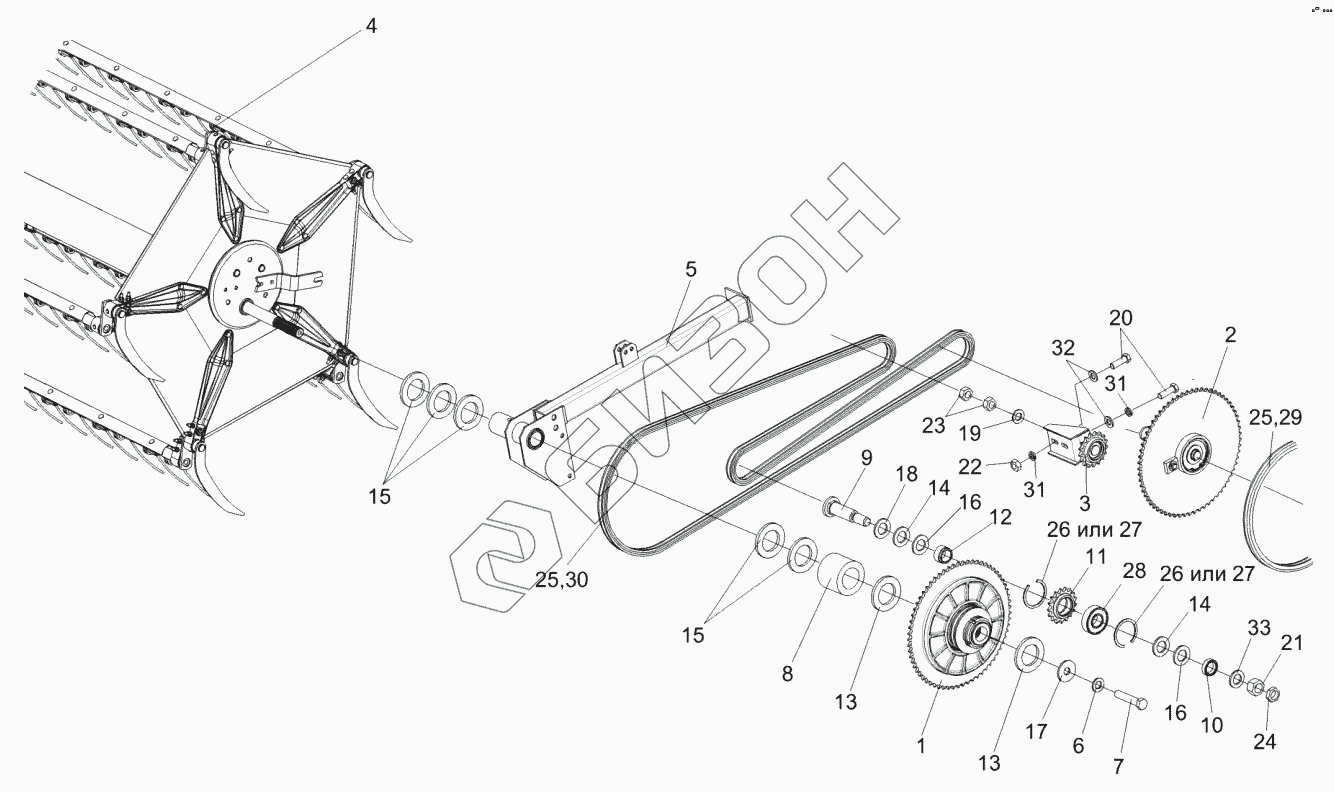

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Привод мотовила КЗР 1573500
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР1510020 | КЗР1510020 | Звездочка |
Загрузка ...
|
|
| 1 | КЗР1503140А | Муфта фрикционная |
Загрузка ...
|
|
| 2 | КЗР1504100 | Муфта обгонная |
Загрузка ...
|
|
| 3 | КЗР1510000 | Устройство обводное |
Загрузка ...
|
|
| 4 | КЗР1573500 | Мотовило |
Загрузка ...
|
|
| 5 | КЗР1573080 | Направляющая |
Загрузка ...
|
|
| 6 | КЗР0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 7 | КЗР0350606А | Болт |
Загрузка ...
|
|
| 8 | КЗР1500806 | Втулка |
Загрузка ...
|
|
| 9 | КЗР1508602 | Ось |
Загрузка ...
|
|
| 10 | КЗР1508808 | Втулка |
Загрузка ...
|
|
| 11 | КЗР1510601 | Звездочка |
Загрузка ...
|
|
| 12 | КЗР1510801-01 | Втулка |
Загрузка ...
|
|
| 13 | КИС0114419 | Кольцо |
Загрузка ...
|
|
| 14 | КИС0208406А | Шайба |
Загрузка ...
|
|
| 15 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 17 | КПР6104401 | Шайба |
Загрузка ...
|
|
| 18 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 19 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 20 | БолтМ10-6gx30-7796 | Болт М10-6gx30-7796 |
Загрузка ...
|
|
| 21 | ГайкаМ16-6g-2526 | Гайка М16-6g-2526 |
Загрузка ...
|
|
| 22 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ12-6g-5915 | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ16-6g-5915 | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 25 | ЗвеноС-ПР-15,875-23-13568 | Звено С-ПР-15,875-23-13568 |
Загрузка ...
|
|
| 26 | В47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 27 | В47-13943 | Кольцо |
Загрузка ...
|
|
| 28 | 180204С17-8882 | Подшипник |
Загрузка ...
|
|
| 29 | ЦепьПР-15,875-23-13568 | Цепь ПР-15,875-23-13568 |
Загрузка ...
|
|
| 30 | ЦепьПР-15,875-23-13568 | Цепь ПР-15,875-23-13568 |
Загрузка ...
|
|
| 31 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаС.10х3.01-11371 | Шайба С.10х3.01-11371 |
Загрузка ...
|
|
| 33 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
