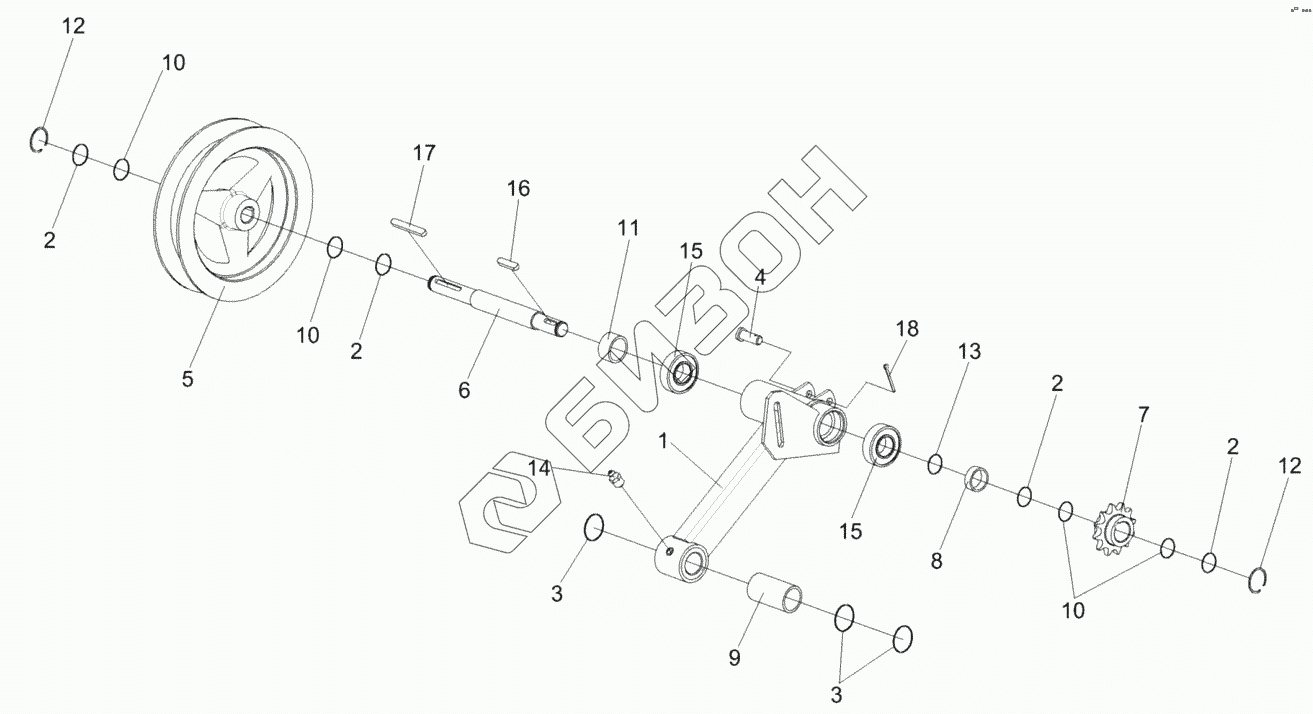

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Рычаг КЗР 1504200
1
2
2
2
2
3
3
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР1504220 | КЗР1504220 | Рычаг |
Загрузка ...
|
|
| КЗР1504200 | КЗР1504200 | Рычаг |
Загрузка ...
|
|
| 1 | КЗР1504230 | Рычаг |
Загрузка ...
|
|
| 2 | КЗР1500425 | Кольцо |
Загрузка ...
|
|
| 3 | КЗР1500425-01 | Кольцо |
Загрузка ...
|
|
| 4 | КЗР1500601 | Ось |
Загрузка ...
|
|
| 5 | КЗР1504101 | Шкив |
Загрузка ...
|
|
| 6 | КЗР1504601 | Вал |
Загрузка ...
|
|
| 7 | КЗР1504612 | Звездочка |
Загрузка ...
|
|
| 8 | КЗР1504627 | Шайба |
Загрузка ...
|
|
| 9 | КЗР1504631 | Втулка |
Загрузка ...
|
|
| 10 | КИС0105438 | Шайба специальная |
Загрузка ...
|
|
| 11 | ПДВ0100807 | Втулка |
Загрузка ...
|
|
| 12 | В25-13942 | Кольцо |
Загрузка ...
|
|
| 13 | В52-13943 | Кольцо |
Загрузка ...
|
|
| 14 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 15 | 180205С17-8882 | Подшипник 180205С17-8882 |
Загрузка ...
|
|
| 16 | Шпонка8х7х28-23360 | Шпонка 8х7х28-23360 |
Загрузка ...
|
|
| 17 | Шпонка8х7х70-23360 | Шпонка 8х7х70-23360 |
Загрузка ...
|
|
| 18 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
