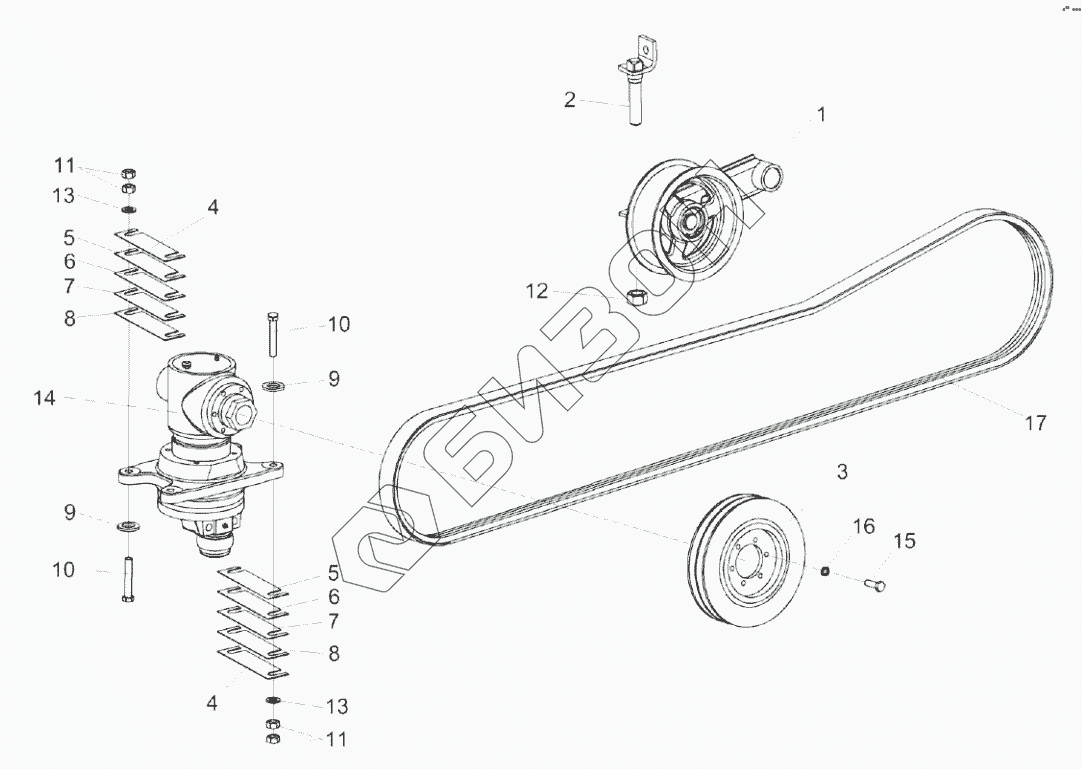

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7. Привод аппарата режущего
КЗР 1500010Б-24
КЗР 1500010Б-24
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1500010Б-24 | КЗР 1500010Б-24 | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗР 1512000 | Устройство натяжное |
Загрузка ...
|
|
| 2 | КЗР 1512030 | Стяжка |
Загрузка ...
|
|
| 3 | КЗР 1500102А | Шкив |
Загрузка ...
|
|
| 4 | КЗР 1500404 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | КЗР 1500404-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | КЗР 1500404-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | КЗР 1500404-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | КЗР 1500404-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | КИС 0200409А | Шайба |
Загрузка ...
|
|
| 10 | Болт М12-6ех70 – 7796 | Болт |
Загрузка ...
|
|
| 11 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 12 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 |
Загрузка ...
|
|
| 13 | Шайба С.12.01 – 11371 | Шайба С.12.01 – 11371 |
Загрузка ...
|
|
| 14 | Передача | Передача угловая |
Загрузка ...
|
|
| 14 | КЗР 1517200 | Редуктор |
Загрузка ...
|
|
| 15 | Болт М8х20-10.9 DIN 933 | Болт |
Загрузка ...
|
|
| 16 | Шайба пружинная А 8 DIN 127 | Шайба пружинная |
Загрузка ...
|
|
| 17 | Ремень 2HB 3212 La | Ремень |
Загрузка ...
|
|
| 17 | Ремень 2HB ВР 3212 | Ремень |
Загрузка ...
|
|
| 17 | Ремень 2 HB 3212 La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
