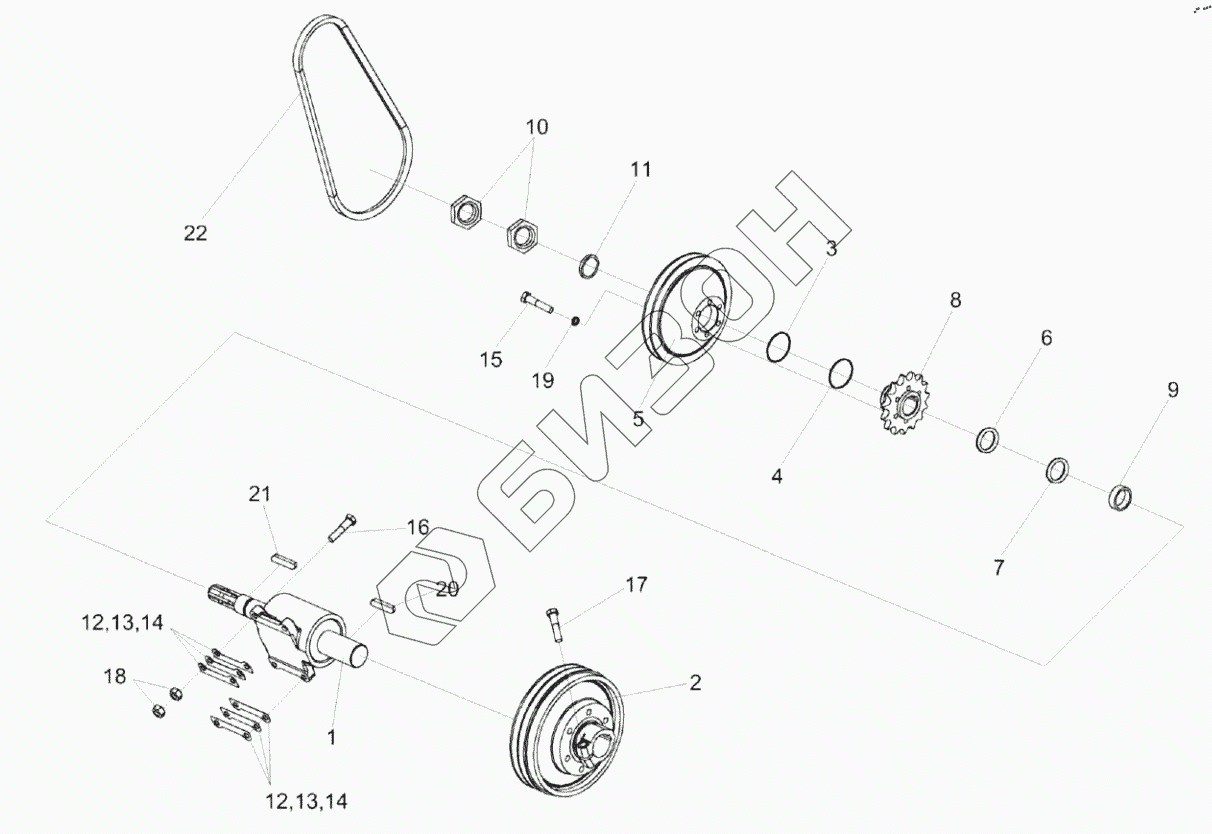

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7. Установка контрпривода КЗР 1524000В
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1500010Б-24 | КЗР 1500010Б-24 | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗР 1524000В | Контрпривод |
Загрузка ...
|
|
| 2 | КЗР 1524020 | Шкив |
Загрузка ...
|
|
| 3 | КЗР 1500405 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | КЗР 1500405-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | КЗР 1524201 | Шкив |
Загрузка ...
|
|
| 6 | КЗР 1524401-01 | Шайба |
Загрузка ...
|
|
| 7 | КЗР 1524401-02 | Шайба |
Загрузка ...
|
|
| 8 | КЗР 1524601 | Звездочка |
Загрузка ...
|
|
| 9 | КЗР 1524604 | Втулка |
Загрузка ...
|
|
| 10 | КЗР 1524605 | Гайка |
Загрузка ...
|
|
| 11 | КИС 0114519-02 | Кольцо регулировочное |
Загрузка ...
|
|
| 12 | МКС 0507505 | Прокладка |
Загрузка ...
|
|
| 13 | МКС 0507505-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | МКС 0507505-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | Болт М10-6ех45-7796 | Болт М10-6ех45-7796 |
Загрузка ...
|
|
| 16 | Болт М12-6ех50-7796 | Болт М12-6ех50-7796 |
Загрузка ...
|
|
| 17 | Болт М12-6ех55-7796 | Болт М12-6ех55-7796 |
Загрузка ...
|
|
| 18 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шпонка 2-14х9х70-23360 | Шпонка |
Загрузка ...
|
|
| 21 | Шпонка 2-12х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 22 | Ремень SPB 1250 Li 300 | Ремень |
Загрузка ...
|
|
| 22 | Ремень SPB 1250 Li | Ремень |
Загрузка ...
|
|
| 22 | Ремень PHG VS 52Х16Х1250 | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
