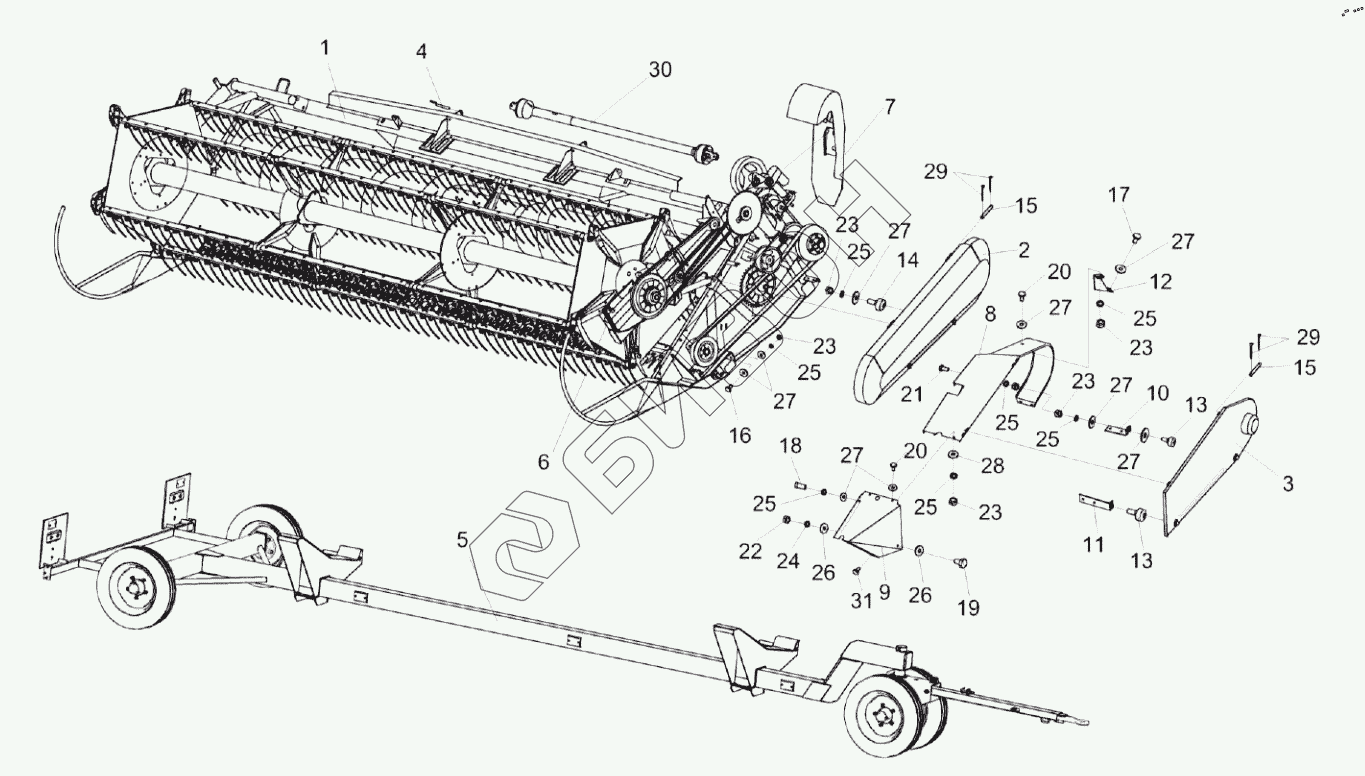

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7. Жатка для зерновых культур ЖЗК-7-7 КЗР 1500000-24
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
22
23
23
23
23
23
24
25
25
25
25
25
25
25
26
26
27
27
27
27
27
27
27
28
29
29
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1500000-24 | КЗР 1500000-24 | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗР 1500010Б-24 | Жатка для зерновых культур |
Загрузка ...
|
|
| 2 | КЗК-12-1525000 | Ограждение |
Загрузка ...
|
|
| 3 | КЗР 1525220 | Крышка |
Загрузка ...
|
|
| 4 | КЗР 1560050 | Палец |
Загрузка ...
|
|
| 5 | КЗК 1590000A-04 | Тележка транспортная |
Загрузка ...
|
|
| 6 | КЗК-12А-1-0689000 | Система гидравлическая жатки для зерновых культур |
Загрузка ...
|
|
| 7 | КЗК-7-1525110 | Ограждение |
Загрузка ...
|
|
| 8 | КЗК-12-1525230 | Ограждение |
Загрузка ...
|
|
| 9 | КЗР 1525421 | Ограждение |
Загрузка ...
|
|
| 10 | КЗР 1525432А | Кронштейн |
Загрузка ...
|
|
| 11 | КЗР 1525432А-01 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗР 1525434 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗР 1525603 | Фиксатор |
Загрузка ...
|
|
| 14 | КЗР 1525603-01 | Фиксатор |
Загрузка ...
|
|
| 15 | КЗР 1525605 | Ось |
Загрузка ...
|
|
| 16 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 17 | Болт М8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 18 | Болт М8-6eх55-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М6-6eх25-7802 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх55-7802 | Болт |
Загрузка ...
|
|
| 22 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 27 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шплинт 2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 30 | 10.040.3000-130 | Вал карданный |
Загрузка ...
|
|
| 30 | 10.040.3000-25.55М | Вал карданный |
Загрузка ...
|
|
| 30 | КК-10.040.5000-1500-2400 | Вал карданный |
Загрузка ...
|
|
| 30 | 10.040.6000-56.55МК | Вал карданный с защитным кожухом |
Загрузка ...
|
|
| 31 | Болт DIN 6921-М8Х20-8.8-A-A3G | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
