Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9-2. Ограждение КЗК-1492-1525010А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12

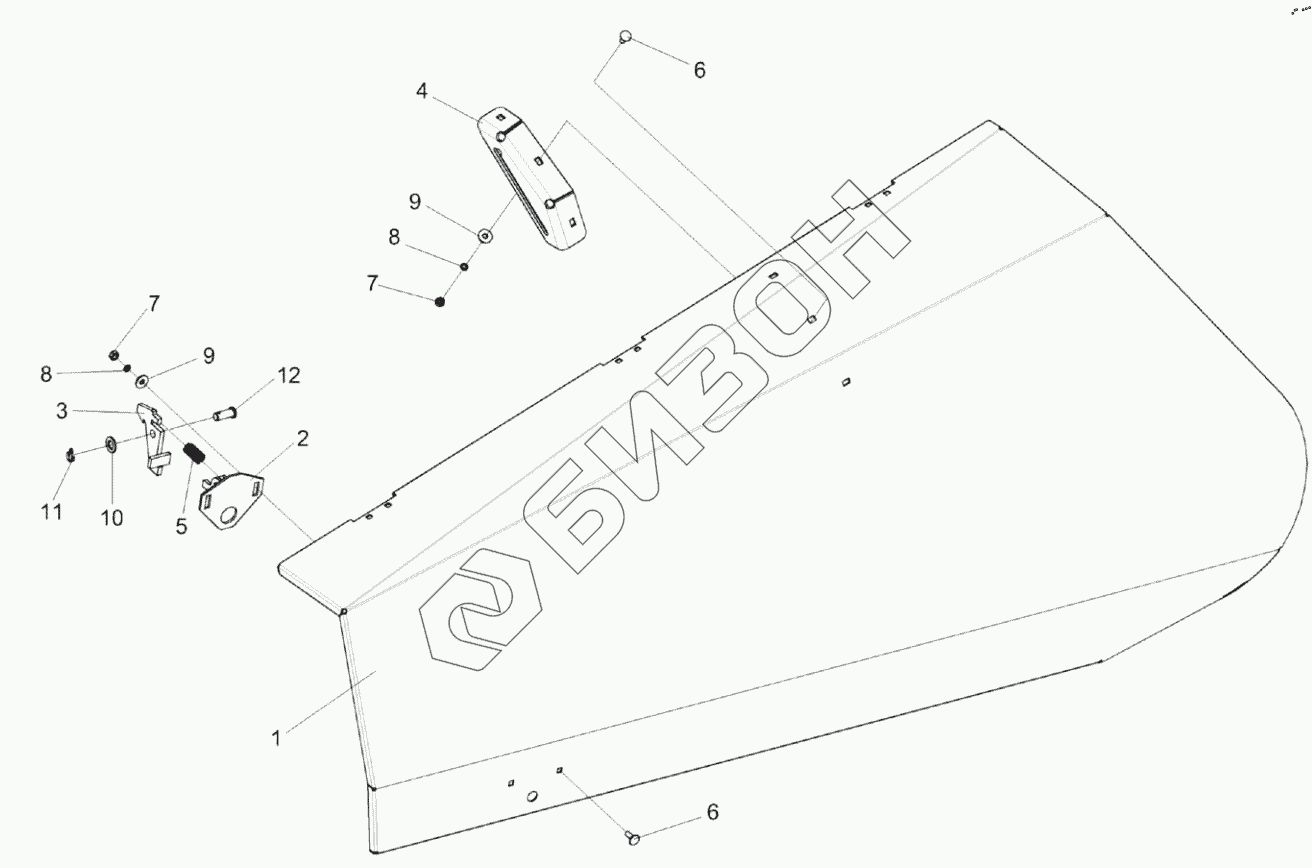

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-1492-1525010А КЗК-1492-1525010А Ограждение
Загрузка ...
КПП 0212030 КПП 0212030 Замок
Загрузка ...
1 КЗК-1492-1525020А Ограждение
Загрузка ...
2 КПП 0212040 Опора
Загрузка ...
3 КПП 0212050 Зацеп
Загрузка ...
4 КЗК-1492-1525403А Направляющая
Загрузка ...
5 ПКК 0201634 Пружина
Загрузка ...
6 Болт М6-6eх16-7802 Болт
Загрузка ...
7 Гайка М6-6G-5915 Гайка М6-6G-5915
Загрузка ...
8 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
Загрузка ...
9 Шайба C 6.01-6958 Шайба
Загрузка ...
10 Шайба C.10.01-11371 Шайба C.10.01-11371
Загрузка ...
11 Шплинт 3,2х20-397 Шплинт 3,2х20-397
Загрузка ...
12 Ось 6-10 b12х25-9650 Ось
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
