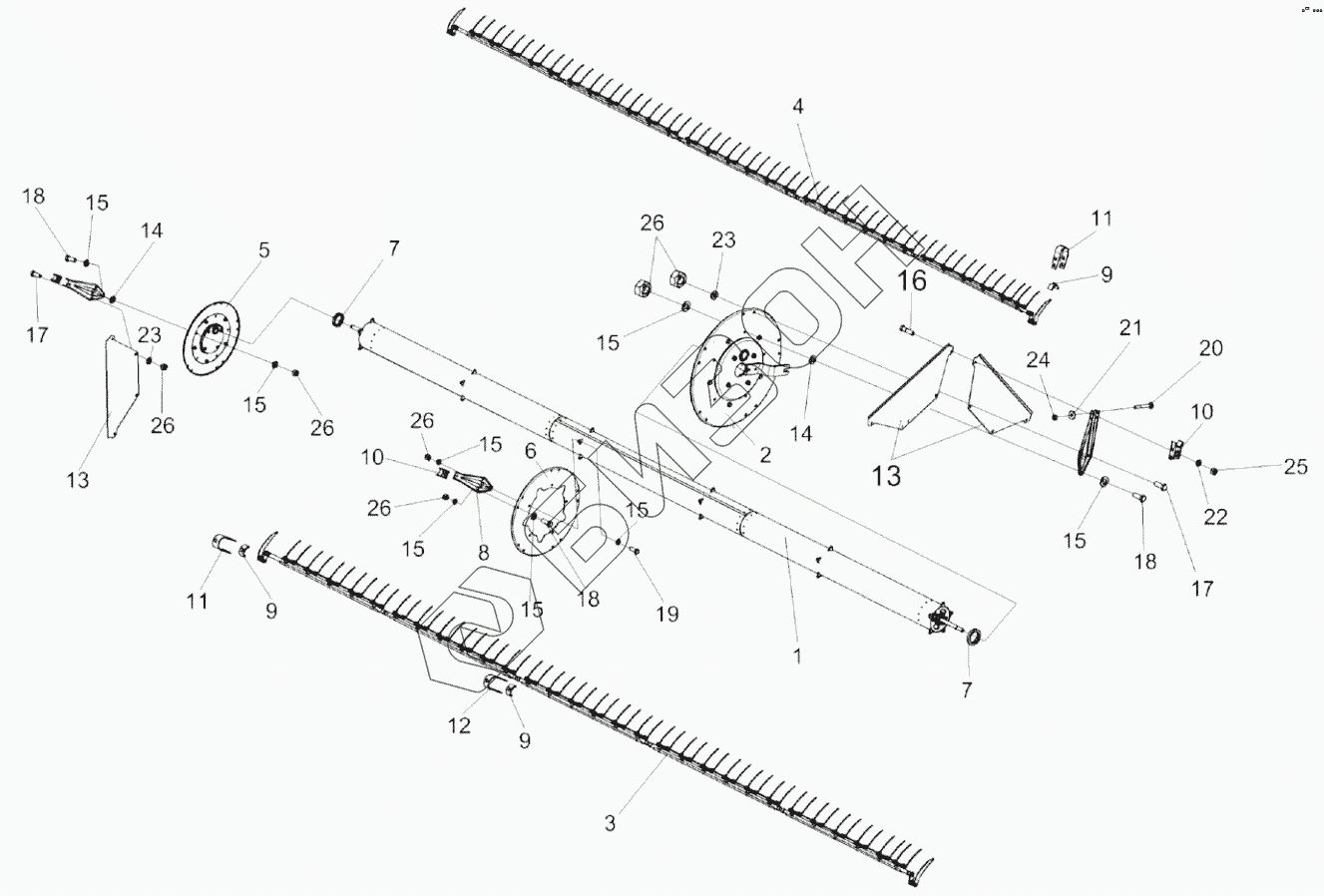

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Мотовило КЗК-9-1-1573000А
КЗК-9-1-1573000А
КЗК-9-1-1573000А
1
2
3
4
5
6
7
7
8
9
9
9
10
10
11
11
12
13
13
14
14
15
15
15
15
15
15
15
15
16
17
17
18
18
18
19
20
21
22
23
23
24
25
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1-1573000А | КЗК-9-1-1573000А | Мотовило |
Загрузка ...
|
|
| 1 | КЗК-9-1 -1573030 | Вал мотовила |
Загрузка ...
|
|
| 2 | КЗК-9-1573170А | Эксцентрик |
Загрузка ...
|
|
| 3 | КЗК-9-1573550Б | Граблина |
Загрузка ...
|
|
| 4 | КЗК-9-1573550Б-01 | Граблина |
Загрузка ...
|
|
| 5 | КЗК-12-1573170 | Эксцентрик |
Загрузка ...
|
|
| 6 | КЗК-9-1573411 | Диск |
Загрузка ...
|
|
| 7 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 8 | КЗР 0303412 | Луч |
Загрузка ...
|
|
| 9 | КЗК-1420-1573007 | Полуподшипник |
Загрузка ...
|
|
| 10 | КЗК-1420-1573008 | Полуподшипник |
Загрузка ...
|
|
| 11 | КЗР 1573406 | Скоба |
Загрузка ...
|
|
| 12 | КЗР 1573416 | Скоба |
Загрузка ...
|
|
| 13 | КЗР 1573447 | Сектор |
Загрузка ...
|
|
| 14 | КЗР 1573448 | Шайба |
Загрузка ...
|
|
| 15 | УЭС 0100607 | Шайба |
Загрузка ...
|
|
| 16 | Болт М10-6eх40 – 7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М12-6eх25 – 7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М12-6eх30 – 7796 | Болт М12-6eх30 – 7796 |
Загрузка ...
|
|
| 19 | Болт М12-6eх35 – 7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6eх65 – 7802 | Болт |
Загрузка ...
|
|
| 21 | Шайба С 8.01 – 6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.10.01 – 11371 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.12.01 – 11371 | Шайба |
Загрузка ...
|
|
| 24 | Гайка М8-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 25 | Гайка М10-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 26 | Гайка М12-8 DIN 980 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
