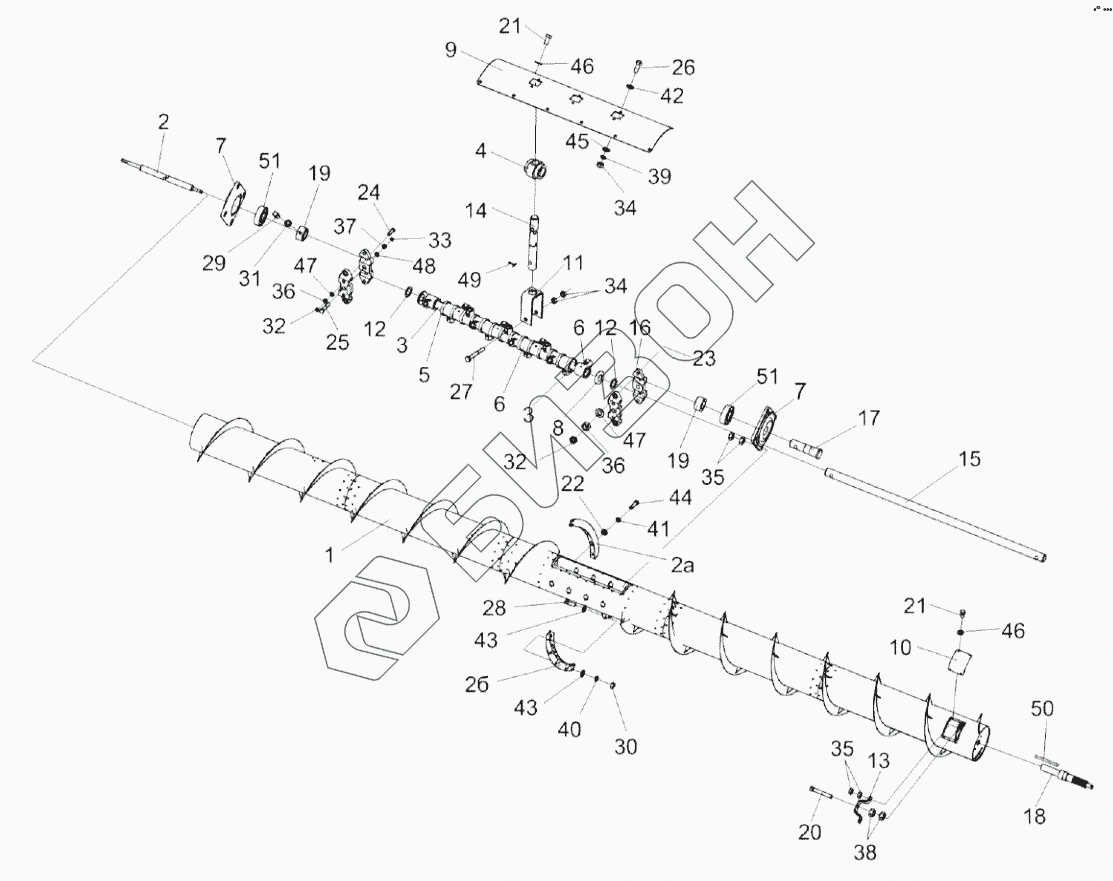

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Шнек КЗК-9-1502000А
КЗК-9-1502000А
1
2
2а
2б
3
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
42
43
43
44
45
46
46
47
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1502000А | КЗК-9-1502000А | Шнек |
Загрузка ...
|
|
| 1 | КЗК-9-1502010В | Шнек |
Загрузка ...
|
|
| 2 | КЗК-9-1502040 | Ось |
Загрузка ...
|
|
| 2а | КЗК-12-1502020А | Виток |
Загрузка ...
|
|
| 2б | КЗК-12-1502030А | Виток |
Загрузка ...
|
|
| 3 | КЗР 1502002 | Втулка |
Загрузка ...
|
|
| 4 | КЗР-1420-1502004 | Глазок |
Загрузка ...
|
|
| 5 | КЗР 1502004 | Втулка |
Загрузка ...
|
|
| 6 | КЗР 1502101 | Втулка |
Загрузка ...
|
|
| 7 | КЗР 1502105 | Корпус |
Загрузка ...
|
|
| 8 | КЗР 1502401 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-1420-1502406 | Крышка |
Загрузка ...
|
|
| 10 | КЗР 1502415 | Крышка |
Загрузка ...
|
|
| 11 | КЗР 1502427 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗР 1502502 | Шайба |
Загрузка ...
|
|
| 13 | КЗР 1502503 | Упор |
Загрузка ...
|
|
| 14 | КЗР-1420-1502601 | Палец |
Загрузка ...
|
|
| 15 | КЗР 1502602 | Ось |
Загрузка ...
|
|
| 16 | КЗР 1502603 | Подвеска |
Загрузка ...
|
|
| 17 | КЗР 1502605 | Ось |
Загрузка ...
|
|
| 18 | КЗК-12-1502607 | Вал |
Загрузка ...
|
|
| 19 | КЗР 1502807-01 | Втулка |
Загрузка ...
|
|
| 20 | КИС 0600609 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх20 – 7796 | Болт |
Загрузка ...
|
|
| 22 | Болт М10-6eх25 – 7796 | Болт |
Загрузка ...
|
|
| 23 | Болт М12-6eх50 – 7796 | Болт |
Загрузка ...
|
|
| 24 | Болт М12-6eх75 – 7796 | Болт |
Загрузка ...
|
|
| 25 | Болт М16-6eх80 – 7796 | Болт |
Загрузка ...
|
|
| 26 | Болт М6-6ех20 – 7798 | Болт |
Загрузка ...
|
|
| 27 | Болт М6-6eх45 – 7798 | Болт |
Загрузка ...
|
|
| 28 | Болт М8-6eх20 – 7802 | Болт |
Загрузка ...
|
|
| 29 | Винт B.М10-6eх20 – 1485 | Винт |
Загрузка ...
|
|
| 30 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 31 | Гайка М10-6G – 2526 | Гайка |
Загрузка ...
|
|
| 32 | Гайка М12-6G – 2526 | Гайка |
Загрузка ...
|
|
| 33 | Гайка М16-6G – 2526 | Гайка М16-6G – 2526 |
Загрузка ...
|
|
| 34 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 |
Загрузка ...
|
|
| 35 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 36 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 37 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 |
Загрузка ...
|
|
| 38 | Гайка М14-6G – 5915 | Гайка М14-6G – 5915 |
Загрузка ...
|
|
| 39 | Шайба 6Т 65Г – 6402 | Шайба 6Т 65Г – 6402 |
Загрузка ...
|
|
| 40 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 41 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 42 | Шайба С 6.01 – 6958 | Шайба |
Загрузка ...
|
|
| 43 | Шайба C 8.01 – 6958 | Шайба |
Загрузка ...
|
|
| 44 | Шайба C 10.01 – 6958 | Шайба |
Загрузка ...
|
|
| 45 | Шайба С.6.01 – 11371 | Шайба |
Загрузка ...
|
|
| 46 | Шайба C.8.01 – 11371 | Шайба |
Загрузка ...
|
|
| 47 | Шайба C.12.01 – 11371 | Шайба |
Загрузка ...
|
|
| 48 | Шайба C.16.01 – 11371 | Шайба |
Загрузка ...
|
|
| 49 | Шплинт 3,2х25 – 397 | Шплинт |
Загрузка ...
|
|
| 50 | Шпонка 12х8х110 – 23360 | Шпонка |
Загрузка ...
|
|
| 51 | Подшипник 580306С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
