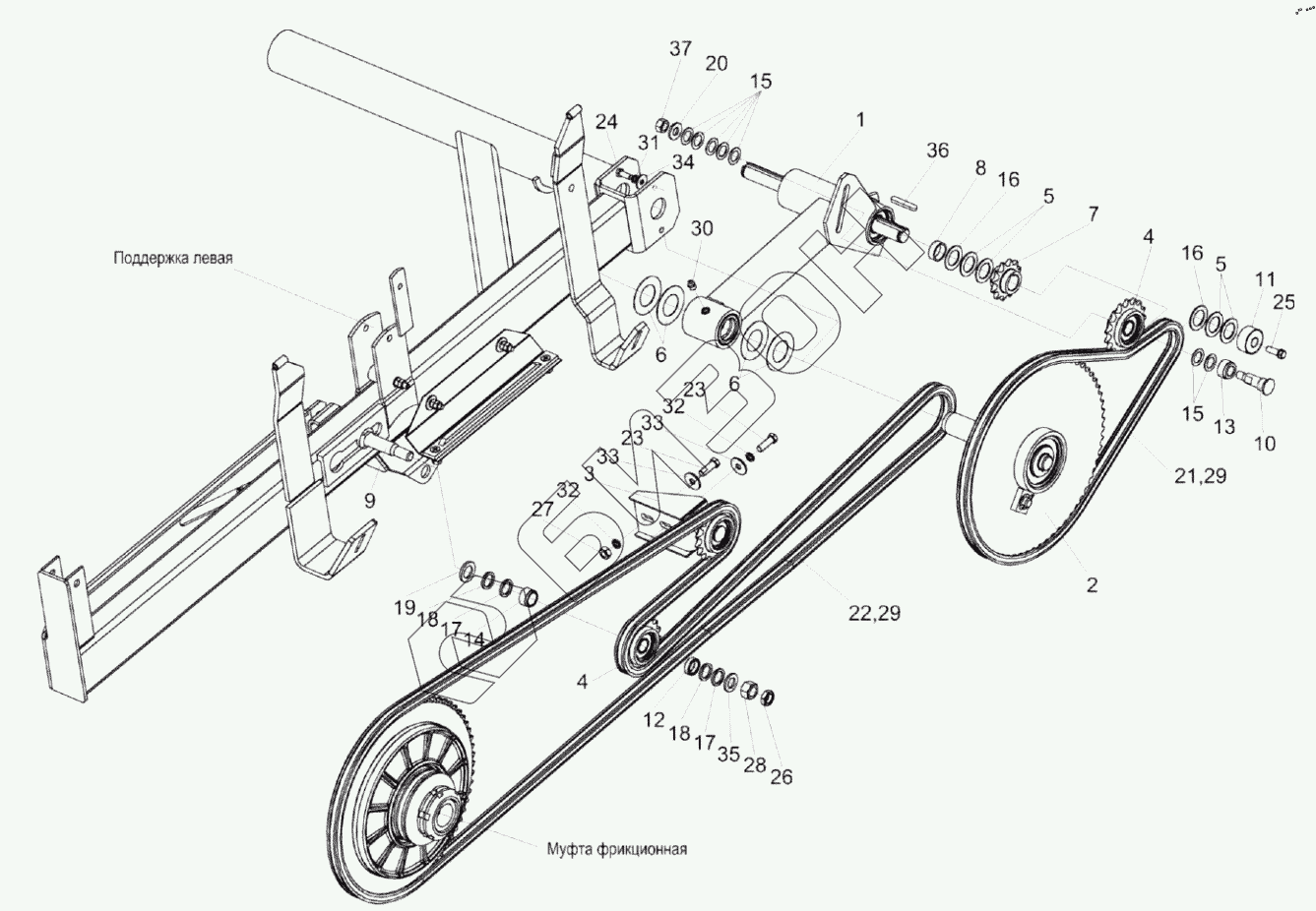

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Привода мотовила
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР 1504200А | Рычаг |
Загрузка ...
|
|
| 2 | КЗР 1504100 | Муфта обгонная |
Загрузка ...
|
|
| 3 | КЗР 1510000 | Устройство обводное |
Загрузка ...
|
|
| 4 | КЗР 1510020 | Звездочка |
Загрузка ...
|
|
| 5 | КЗР 1500425 | Кольцо |
Загрузка ...
|
|
| 6 | КЗР 1500425-01 | Кольцо |
Загрузка ...
|
|
| 7 | КЗР 1504612 | Звездочка |
Загрузка ...
|
|
| 8 | КЗР 1504627 | Шайба |
Загрузка ...
|
|
| 9 | КЗР 1508602 | Ось |
Загрузка ...
|
|
| 10 | КЗР 1510602 | Ось |
Загрузка ...
|
|
| 11 | КЗК-5-1500601 | Втулка |
Загрузка ...
|
|
| 12 | КЗР 1508808 | Втулка |
Загрузка ...
|
|
| 13 | КЗР 1510801 | Втулка |
Загрузка ...
|
|
| 14 | КЗР 1510801-01 | Втулка |
Загрузка ...
|
|
| 15 | КИС 0103485 | Шайба |
Загрузка ...
|
|
| 16 | КИС 0105438 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КИС 0208406А | Шайба |
Загрузка ...
|
|
| 18 | КИС 0614404А | Шайба |
Загрузка ...
|
|
| 19 | КСН 0100636-01 | Шайба |
Загрузка ...
|
|
| 20 | ПКК 0100449А | Шайба |
Загрузка ...
|
|
| 21 | ЦЕП 0001009 | Цепь |
Загрузка ...
|
|
| 22 | ЦЕП 0001018 | Цепь |
Загрузка ...
|
|
| 23 | Болт М10-6eх30.-7786 | Болт |
Загрузка ...
|
|
| 24 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 25 | Болт М10-6eх30.-7796 | Болт |
Загрузка ...
|
|
| 26 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 27 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 29 | Звено С-ПР-15,875-23-13568 | Звено |
Загрузка ...
|
|
| 30 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 31 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба C 10.01-6958 | Шайба |
Загрузка ...
|
|
| 34 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 35 | Шайба C.16.001-11371 | Шайба |
Загрузка ...
|
|
| 36 | Шпонка 8х7х28-23360 | Шпонка 8х7х28-23360 |
Загрузка ...
|
|
| 37 | Гайка М12-8 DIN 6923 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
