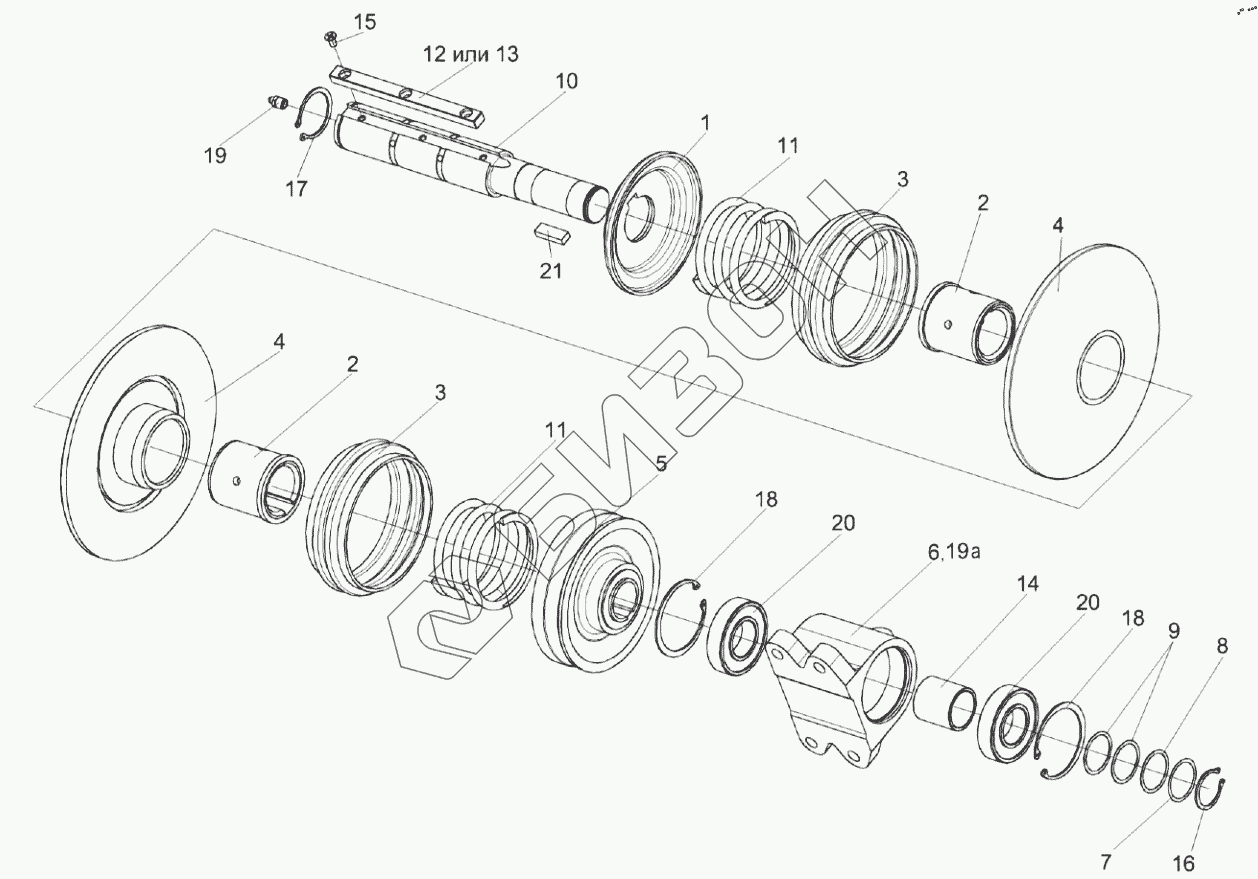

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Вариатор КЗР 1514100А
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
19а
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1514100А | КЗР 1514100А | Вариатор |
Загрузка ...
|
|
| КЗР 1514220 | КЗР 1514220 | Вал |
Загрузка ...
|
|
| КЗР 1514240 | КЗР 1514240 | Диск |
Загрузка ...
|
|
| 1 | КЗР 1514230 | Упор |
Загрузка ...
|
|
| 2 | КЗР 1514250 | Втулка |
Загрузка ...
|
|
| 3 | КЗР 1504002 | Кожух |
Загрузка ...
|
|
| 4 | КЗР 1514203 | Диск |
Загрузка ...
|
|
| 5 | КЗР 1514204 | Шкив |
Загрузка ...
|
|
| 6 | КЗР 1514207А | Корпус |
Загрузка ...
|
|
| 7 | КЗР 1514505 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР 1514505-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР 1514505-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР 1514615 | Вал |
Загрузка ...
|
|
| 11 | КЗР 1514622 | Пружина |
Загрузка ...
|
|
| 12 | КЗР 1514628 | Шпонка |
Загрузка ...
|
|
| 13 | КЗР 1514628-01 | Шпонка |
Загрузка ...
|
|
| 14 | КЗР 1514811 | Втулка |
Загрузка ...
|
|
| 15 | Винт В2.М6-6eх12-17475 | Винт |
Загрузка ...
|
|
| 16 | Кольцо В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 17 | Кольцо В45-13942 | Кольцо В45-13942 |
Загрузка ...
|
|
| 18 | Кольцо В80-13941 | Кольцо |
Загрузка ...
|
|
| 18 | Кольцо В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 19 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 19а | Масленка 2.2.45.Ц6-19853 | Масленка |
Загрузка ...
|
|
| 20 | Подшипник 160307-8882 | Подшипник |
Загрузка ...
|
|
| 21 | Шпонка 2-10х8х28-23360 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
