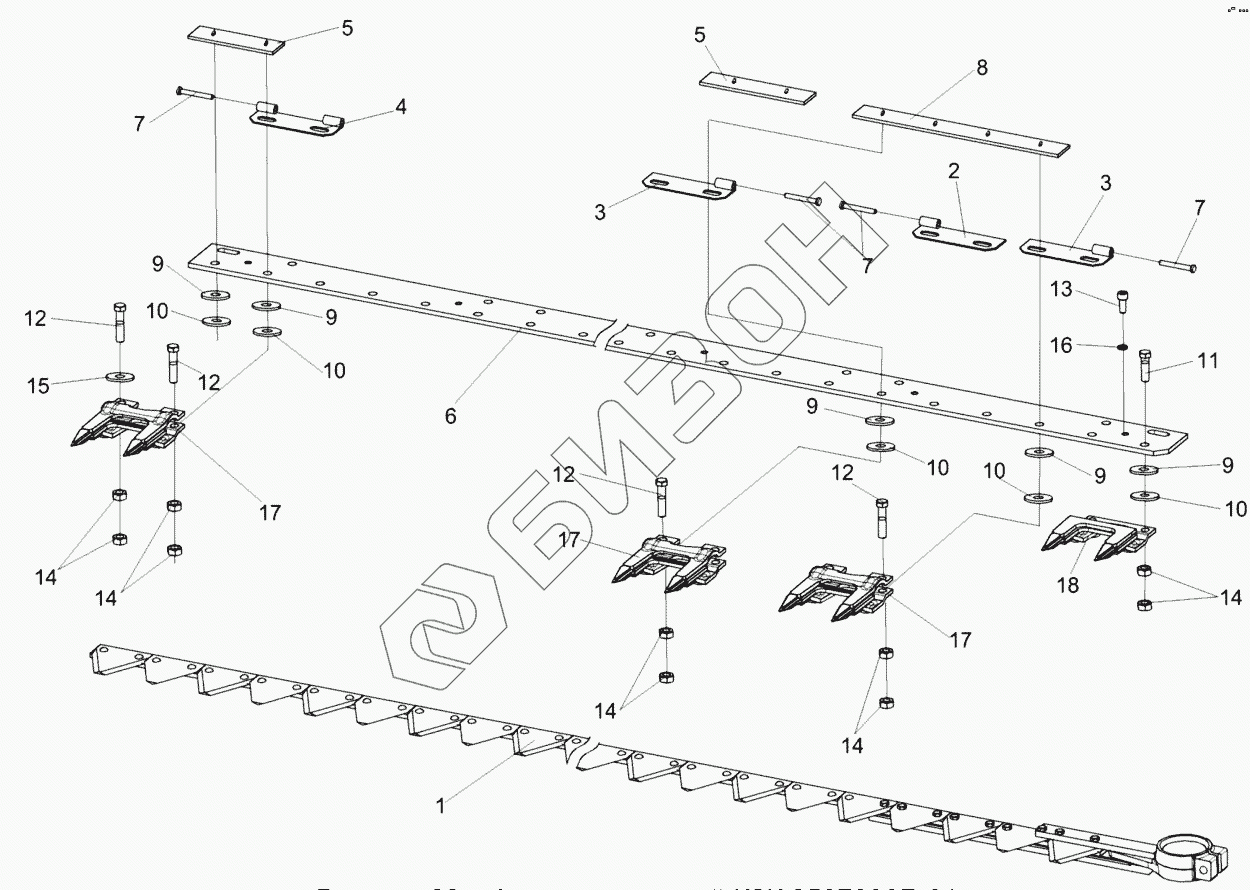

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Аппарат режущий КЗК 2507000Б-01
1
2
3
3
4
5
5
6
7
7
7
8
9
9
9
9
9
10
10
10
10
10
11
12
12
12
12
13
14
14
14
14
14
15
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК2507010A | Нож |
Загрузка ...
|
|
| 2 | КЗК2507040А | Петля |
Загрузка ...
|
|
| 3 | КЗК2507040А-01 | Петля |
Загрузка ...
|
|
| 4 | КЗК2507401А | Пластина трения |
Загрузка ...
|
|
| 5 | КЗК2507501Б | Брус пальцевый |
Загрузка ...
|
|
| 6 | КЗК2507602 | Ось |
Загрузка ...
|
|
| 7 | КЗР1507401 | Пластина трения |
Загрузка ...
|
|
| 8 | КСЛ0201442А | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | МКС0506506 | Прокладка |
Загрузка ...
|
|
| 10 | БолтМ10-6gх35-7796 | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 11 | БолтМ10-6gх45-7796 | Болт М10-6gх45-7796 |
Загрузка ...
|
|
| 12 | ВинтМ8-6gх20-11738 | Винт М8-6gх20-11738 |
Загрузка ...
|
|
| 13 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 14 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | 12MDW003781532-М.1.0340-410100001 | Палец сдвоенный |
Загрузка ...
|
|
| 18 | 12MDW003781540-М.1.0578-410300041 | Палец направляющий сдвоенный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
