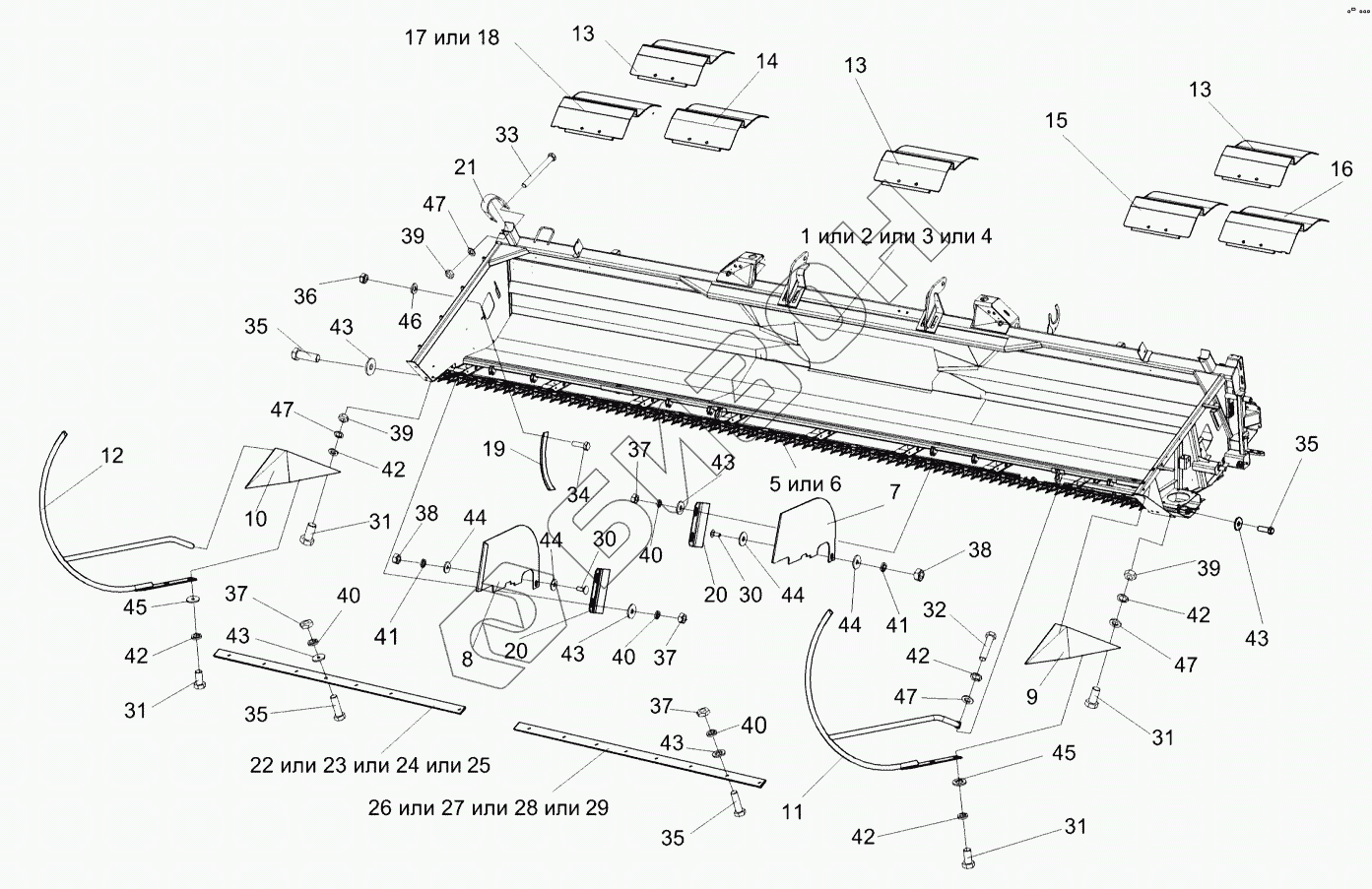

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка делителей и щитков
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
32
33
34
35
35
35
35
36
37
37
37
37
38
38
39
39
39
40
40
40
40
41
41
42
42
42
42
42
43
43
43
43
43
43
44
44
44
44
45
45
46
47
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК2501000А | Рама |
Загрузка ...
|
|
| 2 | КЗК2501000А-01 | Рама |
Загрузка ...
|
|
| 3 | КЗК2501000А-02 | Рама |
Загрузка ...
|
|
| 4 | КЗК2501000А-03 | Рама |
Загрузка ...
|
|
| 5 | КЗК2507000Б | Аппарат режущий |
Загрузка ...
|
|
| 6 | КЗК2507000Б-01 | Аппарат режущий |
Загрузка ...
|
|
| 7 | КЗК2510000Б | Щиток |
Загрузка ...
|
|
| 8 | КЗК2510000Б-01 | Щиток |
Загрузка ...
|
|
| 9 | КЗК2518000 | Носок |
Загрузка ...
|
|
| 10 | КЗК2518100 | Носок |
Загрузка ...
|
|
| 11 | КЗК2518300 | Делитель |
Загрузка ...
|
|
| 12 | КЗК2518300-01 | Делитель |
Загрузка ...
|
|
| 13 | КЗК2527000А | Щиток |
Загрузка ...
|
|
| 14 | КЗК2527000А-01 | Щиток |
Загрузка ...
|
|
| 15 | КЗК2527000А-02 | Щиток |
Загрузка ...
|
|
| 16 | КЗК2528000А | Щиток |
Загрузка ...
|
|
| 17 | КЗК2528000А-01 | Щиток |
Загрузка ...
|
|
| 18 | КЗК2529000А | Щиток |
Загрузка ...
|
|
| 19 | КЗК2500412 | Кожух |
Загрузка ...
|
|
| 20 | КЗК2500413 | Направляющая |
Загрузка ...
|
|
| 21 | КЗР1500502 | Скоба |
Загрузка ...
|
|
| 22 | КЗР1500504А-03 | Чистик |
Загрузка ...
|
|
| 23 | КЗР1500504А-20 | Чистик |
Загрузка ...
|
|
| 24 | КЗР1500504А-21 | Чистик |
Загрузка ...
|
|
| 25 | КЗК-7-1500504 | Чистик |
Загрузка ...
|
|
| 26 | КЗР1500505А-02 | Чистик |
Загрузка ...
|
|
| 27 | КЗР1500505А-20 | Чистик |
Загрузка ...
|
|
| 28 | КЗР1500505А-21 | Чистик |
Загрузка ...
|
|
| 29 | КЗК-7-1500505 | Чистик |
Загрузка ...
|
|
| 30 | БолтМ10-6gх30-7796 | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 31 | БолтМ12-6gх25-7796 | Болт М12-6gх25-7796 |
Загрузка ...
|
|
| 32 | БолтМ12-6gх50-7796 | Болт М12-6gх50-7796 |
Загрузка ...
|
|
| 33 | БолтМ12-6gх120-7796 | Болт М12-6gх120-7796 |
Загрузка ...
|
|
| 34 | БолтМ6-6gх20-7798 | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 35 | БолтМ8-6gх20-7802 | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 36 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 38 | ГайкаМ10-6G.-5915 | Гайка М10-6G.-5915 |
Загрузка ...
|
|
| 39 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 40 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 43 | ШайбаA8.01-6958 | Шайба A 8.01-6958 |
Загрузка ...
|
|
| 44 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 45 | ШайбаA12.01-6958 | Шайба A 12.01-6958 |
Загрузка ...
|
|
| 46 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 47 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
